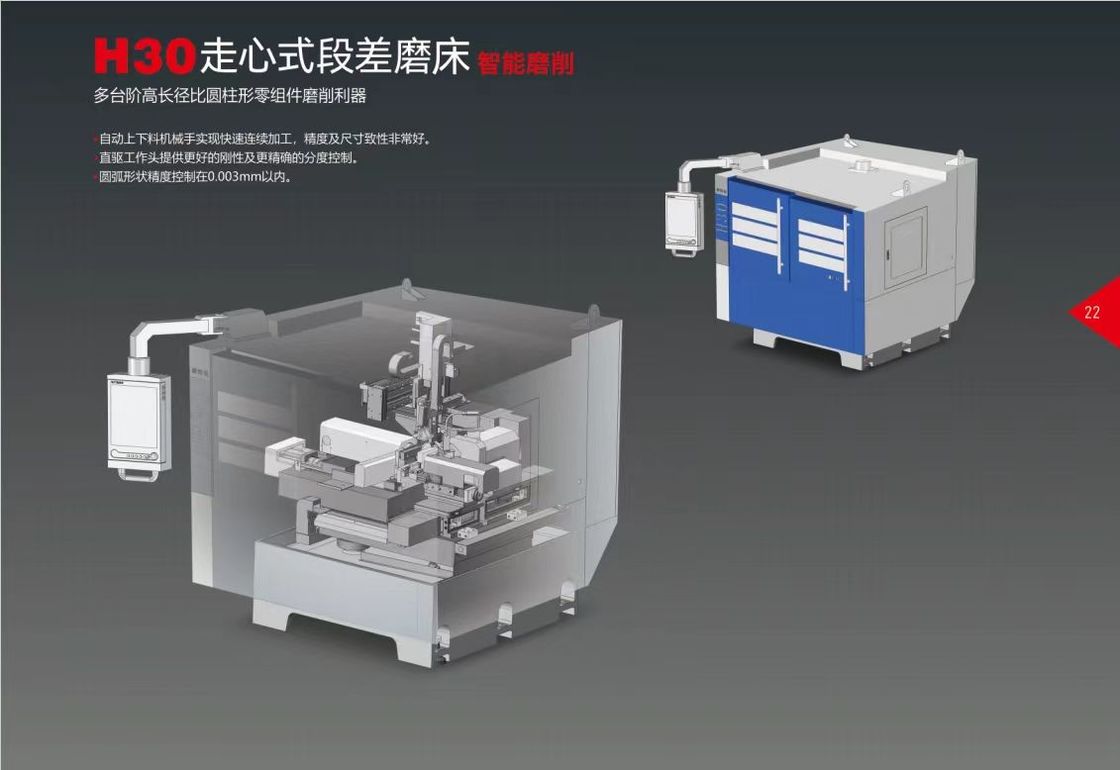

Maszyna do szlifowania H3

Specjalna cecha:

1Podstawa maszyny i główne części konstrukcyjne składają się z metanitowego (inoculowanego) żeliwa FC-30.

Po znormalizowaniu obróbki cieplnej podstawa żelaza odlewanego i jego części pozostaną w naturalnym procesie starzenia.

podstawy żelaza odlewanego i głównych części są obróbki na maszynach światowej klasy, takich jak YASDA, MITSUI

Po obróbce, wszystkie powierzchnie przesuwne, kontaktujące się z

Nawierzchnie i powierzchnie montażowe przewodnika podlegają ręcznemu łopataniu.

długą żywotność o wysokiej precyzji na poziomie mikronów.

2Program CNC został opracowany wspólnie z Hotmanem, który jest wysoce automatycznym systemem szlifowania, w którym

Ikony i przyciski można swobodnie przenosić i układać ponownie.

Interfejs szlifowania krok może być utworzony pod prostymi instrukcjami ręcznymi tylko, niepotrzebne z tradycyjnym

Tworzenie programu CNC.

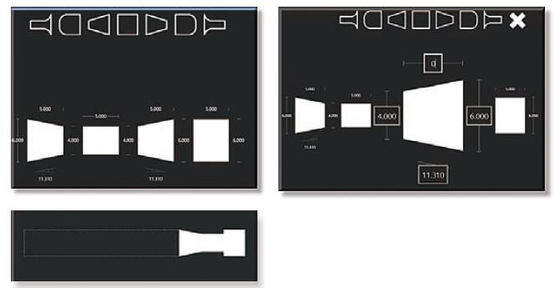

3. Operator może szybko utworzyć interfejs szlifowania, wybierając schematy definiowania i wprowadzając

parametry oparte na kształcie części.

4Precyzyjne przewodniki liniowe i śruby kulkowe są ciągle smarowane przez scentralizowane jednostki smarowe.

System chłodzenia i smarowania

system są oddzielone od podstawy maszyny, co eliminuje wibracje do podstawy i jest lepsze dla

promieniowanie cieplne.

5.W środku wysokiej precyzji węgla elektrycznego znajduje się wewnętrzny system chłodzenia płynem, który utrzymuje stałą

Dodatkowo można wyposażyć urządzenie regulacji prędkości, a maksymalna prędkość koła

może osiągać prędkość do 90 m/s, co spełnia wymagania szlifowania różnych średnic o wysokiej wydajności.

6Maszyna jest wyposażona w szwajcarski układ koła Schaublin, który jest wysokiej precyzji i długotrwałego użytkowania.

7.Robot załadujący i rozładujący element jest napędzany przez 3 serwomotory ANCA, przesuwane na precyzyjnych przewodnikach liniowych,

System CNC zapewnia wysoką wydajność, wysoką precyzję i wygodną obsługę.

Cały proces.

8.Używać urządzenia pomiarowego typu kontaktowego Marposs (Włochy) lub laserowego typu Keyence (Japonia), umieszczonego z przodu części

do precyzyjnego szlifowania krokami, w celu zapewnienia tolerancji długości szlifowania, a także zrekompensowania i wyeliminowania błędu

z powodu części ładowania i zaciskania.

Części specjalne (nieobowiązkowe):

Wymagania dotyczące instalacji:

Załączone dokumenty:
