Maszyna do szlifowania w dół 0,05-20 mm średnica Precision Surface Grinder

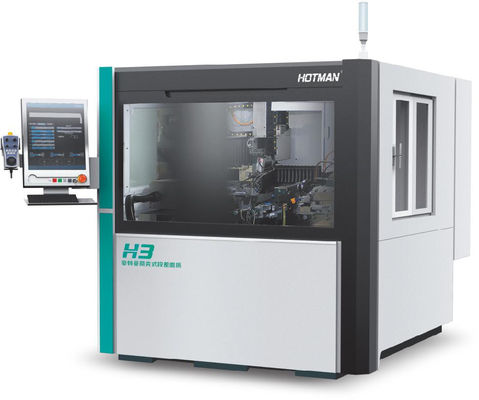

Maszyna do szlifowania H3

Opis urządzenia:

1. Step Down Grinding Machine ciało i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie leczone przez naturalne starzenie.Składniki są przetwarzane przez YASDA, MITSUI SEIKI, TOSHIBA, ELB i inne światowej klasy sprzęt po zacisnięciu obróbki.


2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.


6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
1. Tryb szlifowania przedmiotu: szlifowanie rdzenia, szlifowanie grube kąt 11 stopni, szlifowanie cienkie 90 stopni, A jest szlifowanie grube, B jest szlifowanie cienkie.

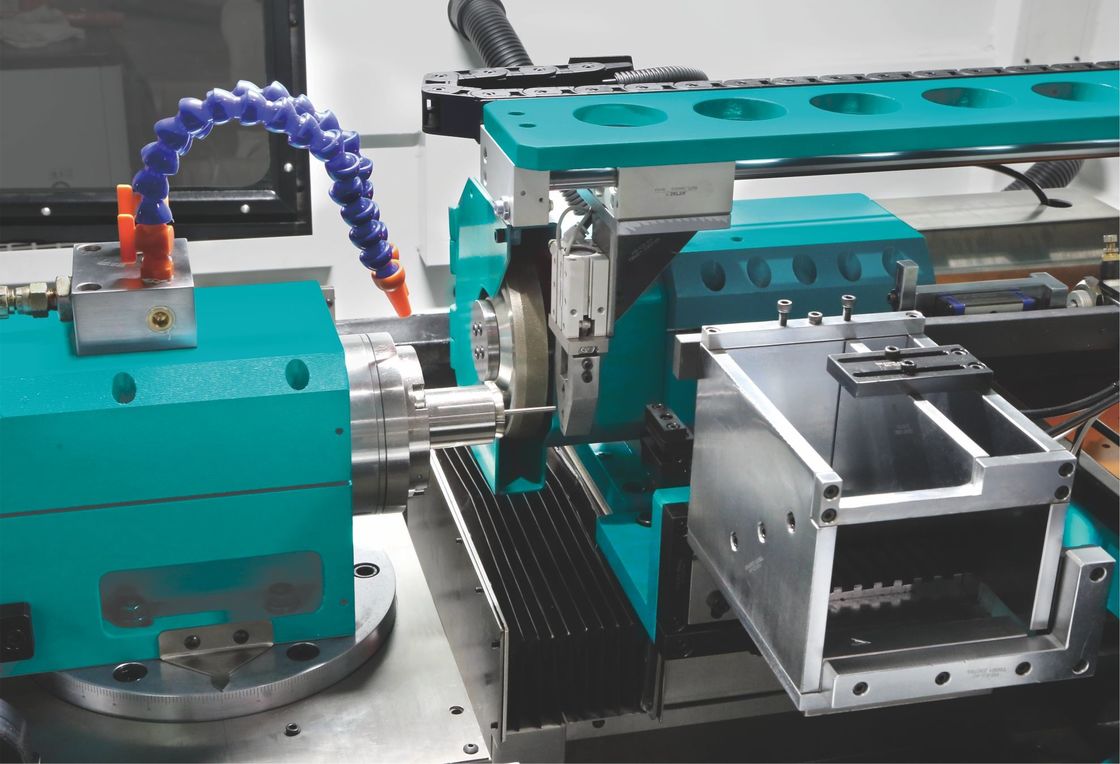

2. Byt: manipulator automatycznie dostarcza, odbiera i kończy podawanie.
3Czas szlifowania: Od szlifowania Φ4 do formowania obrabiarków czas szlifowania wynosi 65 sekund, prędkość jest regulowana i prędkość jest regulowana zgodnie z rzeczywistą sytuacją.
4Zakres średnicy szlifowanego przedmiotu: 0,05-20,0 mm.
5Długość szlifowania: do 200 mm.
6. Tryb obrotu węzła głowicy roboczej: stały
7. Prędkość węgla głowicy roboczej: 0 -- 2000 obr./min
