Szczegóły Produktu:
Zapłata:
|
| Ściernica: | Diament | Średnica ściernicy: | 200mm |
|---|---|---|---|
| Prąd silnika ściernicy: | 10A | Wydajność silnika ściernicy: | 90% |
| Częstotliwość silnika ściernicy: | 50 Hz | Żywotność silnika ściernicy: | 10000 godz |
| Hałas silnika ściernicy: | 60 dB | Moc silnika ściernicy: | 2,2 kW |
| Prędkość silnika ściernicy: | 3000 obr./min | Temperatura silnika ściernicy: | 50 ℃ |
| Moment obrotowy silnika ściernicy: | 2,5 Nm | Napięcie silnika ściernicy: | 380v |
| Prędkość ściernicy: | 3000 obr./min | Grubość ściernicy: | 20mm |
| Rodzaj maszyny: | Szlifierka obniżająca | ||
| Podkreślić: | Inteligentna maszyna do szlifowania,Maszyna do szlifowania Step Down Online Measuring,Inteligentna maszyna do szlifowania powierzchni CNC |
||

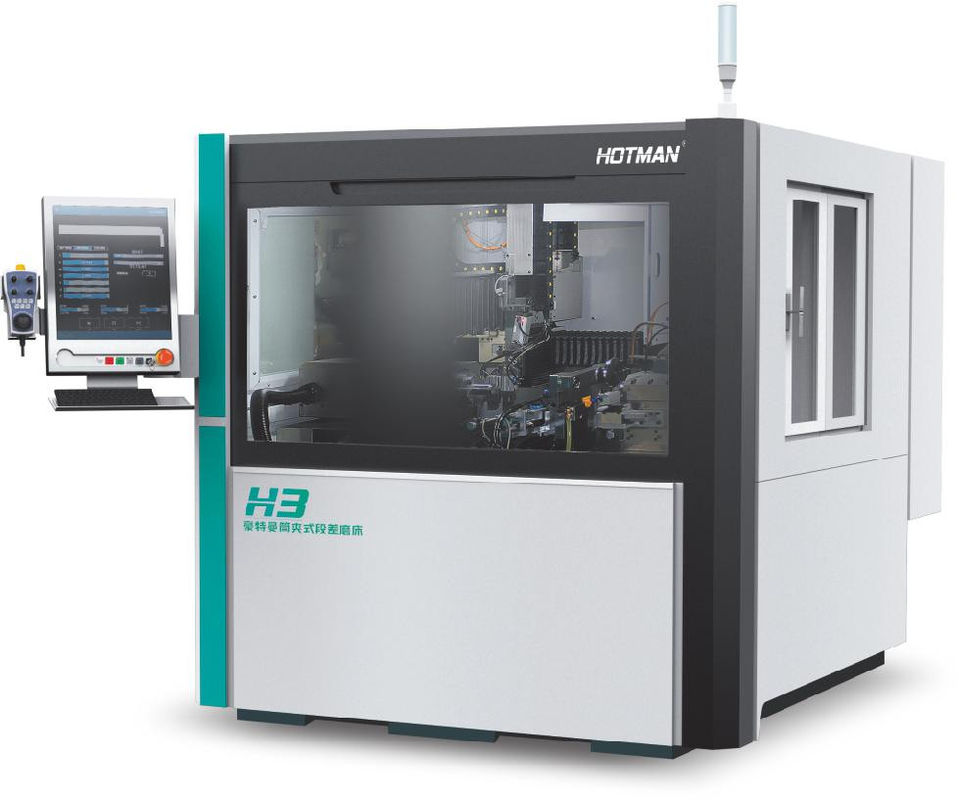

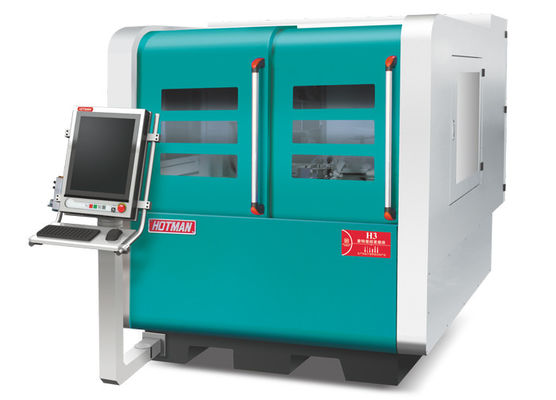

Maszyna do szlifowania
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
| Maksymalna średnica obrotowa stołu | mm | 320 |
Maksymalna odległość między | mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
| Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
Ramy głowy | Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
Siedzenie tylne | Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
stolik roboczy | Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
| Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
| Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 | |
1Inteligentne szlifowanie:

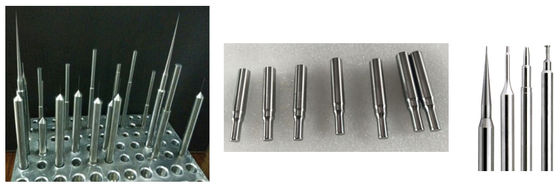

Narzędzie do szlifowania elementów cylindrycznych z wielostopniowym stosunkiem wysokości i wielostronności
Urządzenie trzyczaszkowe (specjalne akcesoria)
2.Inteligentne rozwiązanie do szlifowania:

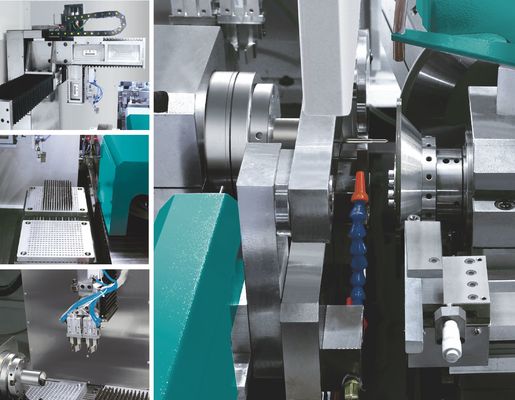

● Maszyna do szlifowania czteroma osiami jest wyposażona w trójosiowy mechanizm manipulacji ładowania i rozładunku, aby zrealizować przetwarzanie partii komponentów.
● System pomiarowy online, zapewniający dokładność długotrwałej obserwacji.
● Pierwsze w Chinach urządzenie do zaciskania obrabiarków typu centralnego w procesie szlifowania w celu uzyskania wyższej koncentryczności.
● Szybkie obróbki i wykończenie wału są skutecznie dopasowane, dzięki różnicy średnicy, aby uzyskać najlepszą dokładność i wykończenie powierzchni.
● System sterowania i oprogramowanie niezależnie opracowane przez Hotmana umożliwiają szybkie edycję i tworzenie obrabiarków.
Przedział średnicy szlifowanego przedmiotu:Ø0,05 ~ 20,0 mm
Maksymalna długość szlifowanego obrabiarkę:200 mm
