Szczegóły Produktu:
Zapłata:
|
| Oś: | 3 | System sterowania: | Możliwość dostosowania |
|---|---|---|---|
| System chłodzenia: | - Tak, tak. | Szybkość podawania: | Możliwość dostosowania |
| nazwisko: | Bramowa maszyna CNC | Dokładność pozycjonowania: | wysoki |
| Powtarzalność: | wysoki | System bezpieczeństwa: | - Tak, tak. |
| Kompatybilność oprogramowania: | Możliwość dostosowania | Moc wrzeciona: | Możliwość dostosowania |
| Prędkość wrzeciona: | Możliwość dostosowania | Rozmiar tabeli: | Możliwość dostosowania |
| Zakres podróży: | Możliwość dostosowania | Rodzaj: | suwnica |
| Waga: | Możliwość dostosowania | ||
| Podkreślić: | Wielofunkcyjne centrum obróbcze typu gantry,Centrum obróbki typu gantry,Praktyczne centrum obróbki na szybie CNC |
||

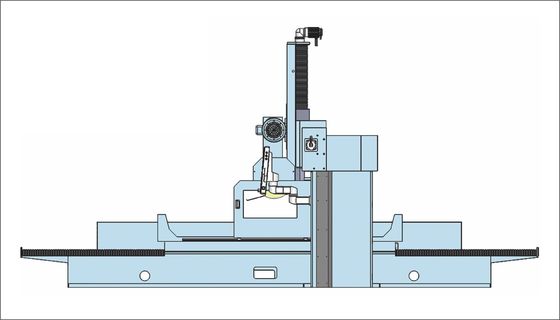

Szlifier powierzchniowy z bramką P1020
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Standardy dokładności i akceptacji maszyny:
|
Pozycja kontroli |
Graficzne przedstawienie |
zasiłek |
Rzeczywiste pomiary | |||||
|
Mniej niż 1000 mm
|
1000 ‰ 2000 mm |
|||||||
|
Statyczny poziom stołu roboczego w kierunku lewym i prawym |
00,02/1000 |
0.035/1000 |
||||||
|
kierunek statycznej płaskości powierzchni roboczej |
00,02/1000 |
00,02/1000 |
||||||
|
Dynamiczny poziom stołu roboczego w lewym i prawym kierunku |
00,02/1000 |
00,02/1000 |
||||||
|
Dynamiczny kierunek poziomy powierzchni pracy |
00,02/1000 |
00,02/1000 |
||||||
|
Równoległość przedniego i tylnego stołu roboczego |
00,01/300 | |||||||
|
Lewa i prawa równoległość pulpitu |
00,01/1000 |
|||||||
|
Prawdziwa prostota stołu |
00,01/1000 |
|
||||||
|
Koncentryczność wrotnika |
0.003 | |||||||
|
Pozycja kontroli |
Graficzne przedstawienie |
zasiłek |
Rzeczywiste pomiary | |||||
| Mniej niż 1000 mm |
1000 ‰ 2000 mm |
|||||||
|
Stopień pionowy ruchu stołu i ruchu przedniego i tylnego |
00,02/300 | |||||||
|
Ruchy stołu w lewo i w prawo oraz ruch przedni i tylny prostopadłość |
0.01/100 | |||||||
|
Równoległość między wrotkiem a powierzchnią roboczą |
00,02/300 | |||||||
|
Równoległość pomiędzy pionowym wałem a blatem |
00,02/300 | |||||||
| Równoległość między wrotkiem a powierzchnią roboczą | 00,02/300 | |||||||
