Szczegóły Produktu:
Zapłata:
|
| system chłodzenia: | Chłodzony wodą | szlifowanieKąt: | 90° |
|---|---|---|---|
| Wydajność szlifowania: | 200mm | głębokość szlifowania: | 2 mm |
| prędkość szlifowania: | 200m/min | Ściernica: | 150 mm |
| Materiał: | Stalowe | nazwisko: | Szlifierka obniżająca |
| Hałas: | 60 dB | Władza: | 500 W |
| System ochrony: | - Tak, tak. | Wielkość: | Średnie |
| Prędkość: | 3000 obr./min | napięcie: | 380v |
| Waga: | 10 kg | ||
| Podkreślić: | Cztery osi stopniowo w dół szlifowanie,Precyzja maszyny do szlifowania,Maszyna do szlifowania precyzyjnego na cztery osie |
||

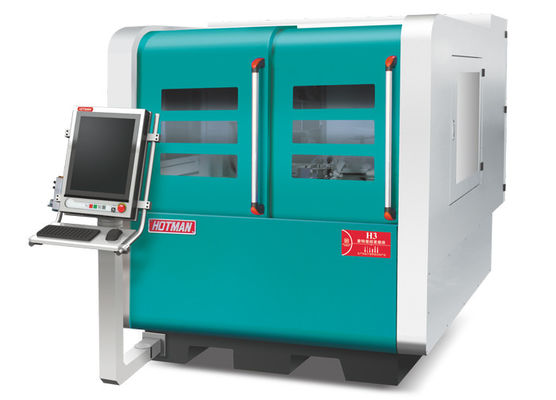

Wysokiej precyzji CNC stopniowy dołu szlifier-H3

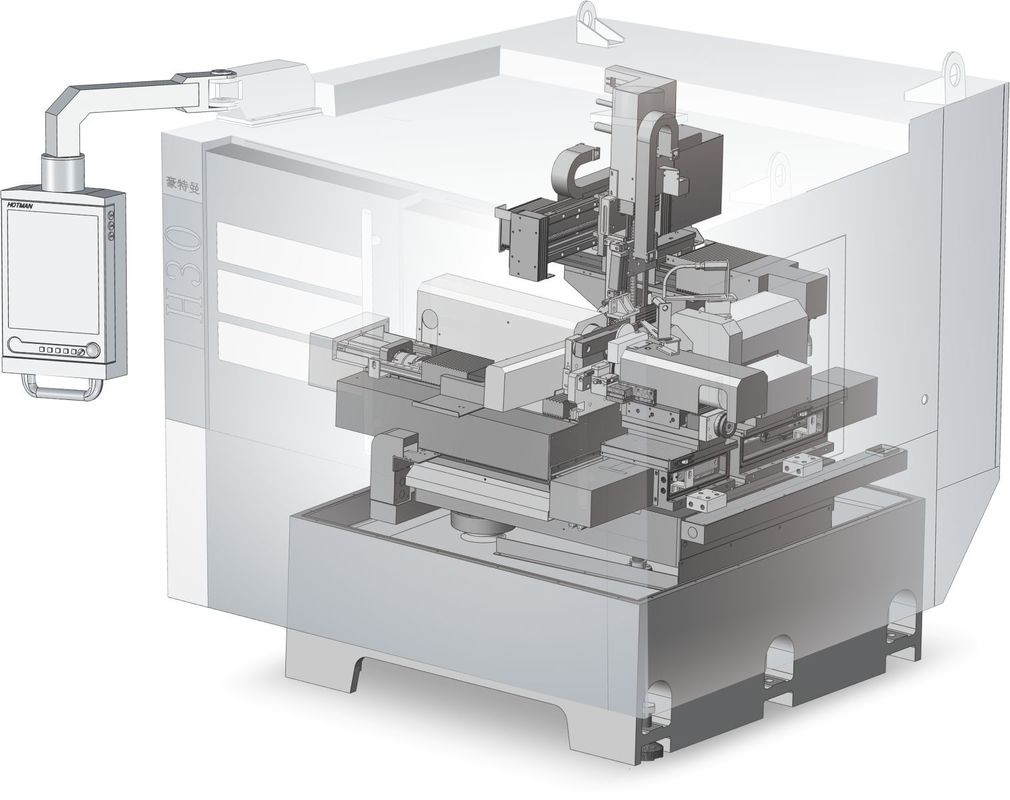

Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Inteligentne rozwiązanie do szlifowania

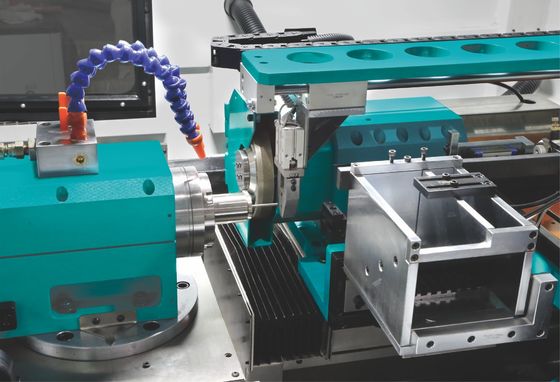

● Maszyna do szlifowania czteroma osiami jest wyposażona w trójosiowy mechanizm manipulacji ładowania i rozładunku, aby zrealizować przetwarzanie partii komponentów.
● System pomiarowy online, zapewniający dokładność długotrwałej obserwacji.
● Pierwsze w Chinach urządzenie do zaciskania obrabiarków typu centralnego w procesie szlifowania w celu uzyskania wyższej koncentryczności.
● Szybkie obróbki i wykończenie wału są skutecznie dopasowane, dzięki różnicy średnicy, aby uzyskać najlepszą dokładność i wykończenie powierzchni.
● System sterowania i oprogramowanie niezależnie opracowane przez Hotmana umożliwiają szybkie edycję i tworzenie obrabiarków.
Przedział średnicy szlifowanego przedmiotu:Ø0,05 ~ 20,0 mm
Maksymalna długość szlifowanego obrabiarkę:200 mm
| - Nie, nie. | Projekt | Jednostka | Model: H3 | |
| 1 |
Zakres średnicy obróbki do zaciskania |
mm | 0.05-20 | |
| 2 |
Zakres średnicy szlifowanego przedmiotu |
mm | 0.05-20 | |
| 3 |
Maksymalna długość obróbki do zaciskania/szlifowania |
mm | 300/200 | |
| 4 |
System sterowania (osio CNC-4) |
ANCA-X/Y/Z/Z′ | ||
| 5 |
System stacji zasilającej i odbierającej (osio CNC-3) |
ANCA-U/V/W | ||
| 6 |
Szlifowanie szorstkie |
Wielkość koła szlifowego (średnica × szerokość × otwór) |
mm | 250x20x31.75 |
| 7 |
Prędkość koła szlifującego (motoryzowany wrot) |
obroty / min | 0~9000 | |
| 8 |
Maksymalna prędkość liniowa koła szlifowego |
m/s | 90 | |
| 9 | Silnik z węzłem koła szlifowego | KW | 18.5/22/30 | |
| 10 |
Szlifowanie końcowe |
Wielkość koła szlifowego (średnica × szerokość × otwór) |
mm | 150 razy 20 razy 31.75 |
| 11 |
Prędkość koła szlifującego (motoryzowany wrot) |
obroty / min | 0~14000 | |
| 12 |
Maksymalna prędkość liniowa koła szlifowego |
m/s | 90 | |
| 13 | Silnik z węzłem koła szlifowego | KW | 3.5/8.5 | |
| 14 | Minimalny zasilacz osi X/Y/Z/Z | mm | 0.001 | |
| 15 | Przejazd w osi X (grubą osiołkowaną) | mm | 73 | |
| 16 | Uderzenie w osi Y (rozdrążenie miękkiego szlifu) | mm | 40 | |
| 17 | Uderzenie w osi Z (głowa robocza) | mm | 374 | |
| 18 | Uderzenie w osi Z (osza czwarta) | mm | 52 | |
| 19 | Serwomotor osi X/Y/Z/Z | KW | 2.0 | |
| 20 | Silnik z głowicą roboczą | KW | 1.0 | |
| 21 | Prędkość obrotowa głowicy roboczej | obroty / min | 0-3000 | |
| 22 | Pompa olejowa wysokiego ciśnienia | KW | 0.25 | |
| 23 | Tryb obrotu wędla głowicy roboczej | unieruchomienie | ||
| 24 | Zapewnić tryb pozycjonowania długości | przedrostek | ||
| 25 | Serwo silnik o osi U/V/W z manipulatorem | KW | 1.0 | |
| 26 | Zbiornik z płynami do szlifowania | mm | 300*300*1000 | |
| 27 | Waga brutto (określona) | Kilogramowo | 5000 | |
| 28 | Ogólne wymiary (długość × szerokość × wysokość) | mm | 2390*2752*2050 | |
