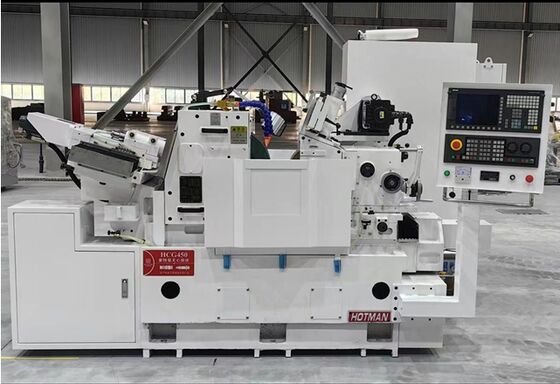

High Precision CNC Centerless Grinding Machine z dużą mocą bez tarcia bez konserwacji hydrauliczne wrzutowce statyczne

Hydrauliczna statyczna dynamiczna stabilna szlifierka bezkłowa FX-18CNC

Opis urządzenia:

1. Korpus i komponenty są odlewane z wysokogatunkowego żeliwa Milhanna FC30, które jest sztucznie normalizowane cieplnie, a następnie poddawane naturalnemu starzeniu. Komponenty są przetwarzane przez YASDA, MITSUI SEIKI, TOSHIBA, ELB i inne światowej klasy urządzenia w jednym mocowaniu. Precyzja może sięgać poziomu mikronów, aby zapewnić wysoką precyzję podstawowych komponentów urządzenia.

2. Wrzeciono przyjmuje samodzielnie opracowane wrzeciono z podwójnym statycznym ciśnieniem przedniego podparcia z czystym tarciem cieczy, małym oporem tarcia, niskim zużyciem energii i wysoką wydajnością transmisji; podczas normalnej pracy i częstych rozruchów nie występuje zużycie spowodowane bezpośrednim kontaktem metali, a dokładność jest utrzymywana, żywotność jest długa; ponieważ pływanie wału jest osiągane przez ciśnienie zewnętrznego oleju, ma wysoką nośność przy różnych względnych prędkościach ruchu, a zmiany prędkości mają niewielki wpływ na sztywność filmu olejowego; warstwa smarująca ma dobre właściwości antywibracyjne, a wał pracuje płynnie; film olejowy ma funkcję kompensowania błędów, co może zmniejszyć wpływ błędów spowodowanych między wałem a samym łożyskiem, a dokładność obrotu wału jest wysoka.

3. Wrzeciono koła regulacyjnego wykorzystuje serwomotor marki Delta, z płynnie regulowanymi prędkościami w zakresie 0-250 obr./min (sterowanie cyfrowe), a optymalna i stała prędkość liniowa może być utrzymywana nawet po zmianie średnicy koła regulacyjnego z powodu zużycia, co zapewnia najlepszą jakość szlifowania.

Serwomotor jest sprytnie zamontowany w uchwycie koła regulacyjnego i napędza wrzeciono bezpośrednio za pomocą pasków synchronicznych, z tym samym kątem pochylenia co koło regulacyjne, aby utrzymać równoległość obu pasków przez cały czas, co może uniknąć strat bezwładności i innych niedogodności wynikających ze starego typu systemu przeniesienia łańcuchowego. Nie trzeba często wymieniać łańcucha ani sprężyny jak wcześniej.

4. Automatyczne smarowanie wrzeciona olejem obiegowym (wysokogatunkowy olej wrzecionowy 10#) i hydrauliczne urządzenie do obciągania pochodzą z tej samej pompy olejowej, z zewnętrznym zbiornikiem oleju, co ułatwia czyszczenie i wymianę oleju. Olej obiegowy wrzeciona jest filtrowany przez dwa urządzenia filtrujące olej i wyposażony w regulator ciśnienia, aby zapewnić żywotność wrzeciona. Chłodzenie wykorzystuje dwuobwodowy system chłodzenia, aby zapewnić stałą temperaturę oleju wrzeciona.

5. Przyjmuje konstrukcję prowadnicy z podwójną płaską szyną, ślizganie się po płaskiej szynie o szerokości 90 mm, płyta dolna jest zaprojektowana z zakrzywionym rowkiem do napełniania olejem, kanał powrotu smaru jest ustawiony między powierzchniami prowadnic, a prowadnica posuwu jest pokryta odpornym na zużycie klejem, co w dużym stopniu zmniejsza współczynnik tarcia. Znacznie zmniejsza zużycie powierzchni prowadnicy, zwiększa prędkość posuwu, poprawia sztywność styku, ułatwia wymianę gumy odpornej na zużycie w przypadku późniejszego zużycia i zwiększa żywotność. Płaskie powierzchnie prowadnic są poddawane obróbce cieplnej wysokiej częstotliwości w celu poprawy odporności na zużycie.

6. Ogólne obwody elektryczne wykorzystują system elektryczny japońskiej firmy Fuji, z dobrą obsługą i pięknym wyglądem. Większa i wyższa szafa elektryczna jest wygodna w obsłudze i promieniowaniu cieplnym.

7. Oprogramowanie CNC jest dalej rozwijane przez Hotman, a interaktywny HMI (Human Machine Interface) jest łatwy do nauczenia i obsługi. Wyposażony w zupełnie nowy serwomotor, posuw koła jako jedna oś i obciąganie formy CNC jako druga oś. Istnieje dobra kompatybilność między serwomotorem a osią, a posuw koła jest precyzyjny.

Specyfikacje Hotman (Ściernica zależy od materiału części)
