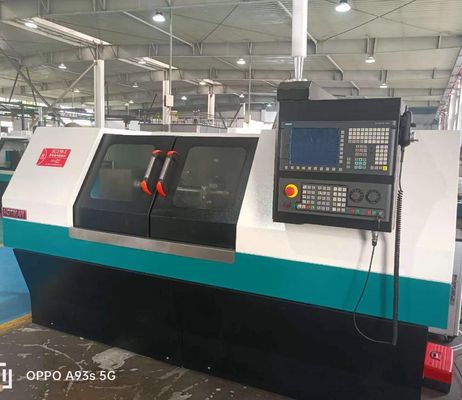

Szlifierka do szlifowania otworów CNC IG150-I, z przedłużonym stołem o maksymalnej długości mocowania 800 mm, maksymalna głębokość szlifowania 300 mm

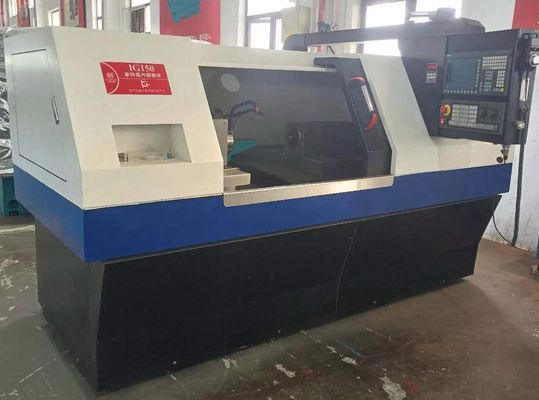

Wysokoprecyzyjna szlifierka wewnętrzna CNC - IG-150

Opis urządzenia:

1. Korpus i komponenty są odlewane z wysokogatunkowego żeliwa Milhanna FC30, które jest sztucznie normalizowane cieplnie, a następnie poddawane naturalnemu starzeniu. Komponenty są przetwarzane przez YASDA, MITSUI SEIKI, TOSHIBA, ELB i inne światowej klasy urządzenia w jednym mocowaniu. Precyzja wymiarowa może sięgać poziomu mikronów, co zapewnia wysoką precyzję podstawowych komponentów urządzenia.


2. Prowadnice maszyn i precyzyjne śruby kulowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność. System chłodzenia jest oddzielony od korpusu, aby wyeliminować wibracje i zapewnić korzystne odprowadzanie ciepła.

3. Wyposażony w automatyczny system szlifowania CNC Siemens 828D oraz rozwój wtórny, dialog człowiek-maszyna, obsługa dla początkujących, z wieloma opcjonalnymi urządzeniami do wyboru, w tym urządzenie do szlifowania otworów wewnętrznych, automatyczne urządzenie pomiaru końcowego, automatyczne urządzenie pomiaru średnicy zewnętrznej itp.

4. System posuwu szlifowania składa się z toru V i płaskiego toru precyzyjnie szlifowanego ręcznie, z automatycznym systemem smarowania i precyzyjną śrubą kulową klasy C3, co pozwala na płynny ruch, doskonałą powtarzalną dokładność pozycjonowania i długą żywotność toru.

5. Standardowa konfiguracja wrzeciona ściernicy to tylna cztero- i tylna dwułożyskowa konstrukcja. Można również wybrać precyzyjne wrzeciono dynamiczne i statyczne, które charakteryzuje się wysoką precyzją obrotu, wysoką sztywnością dynamiczną, dobrą odpornością na wibracje, wysoką wydajnością szlifowania i dobrą jakością powierzchni szlifowania. Do szlifowania specjalnych obrabianych przedmiotów można regulować prędkość ściernicy, do 3500 obr./min i 60 m/s.


6. Tylna podstawa została zaprojektowana tak, aby była zarówno sztywna, jak i wytrzymała. Hartowany stalowy cylinder przesuwny osadzony w korpusie z żeliwa jest przeznaczony do przenoszenia rdzenia MT4. Siłę podnoszenia cylindra przesuwnego można łatwo zmienić za pomocą pokręteł regulacyjnych z tyłu. Specjalne akcesoria, olejowe gniazdo tylne z pedałem ułatwiającym rozładunek części roboczych.

7. System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały interfejs operacyjny w języku chińskim, łatwy w użyciu. Wyposażony w serwomotor Siemens o wysokiej wydajności, system CNC i system napędowy urządzenia mają lepszą kompatybilność, jednocześnie z funkcją automatycznej naprawy piasku i automatycznej kompensacji, aby zapewnić stabilność i precyzję posuwu i szlifowania.

Specyfikacja techniczna:
