Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | maszyna do szlifowania bezcentralnego CNC | Rozmiar ściernicy: | 610*305*304,8mm |
|---|---|---|---|
| Szerokość ściernicy: | 305 mm | Moc silnika ściernicy: | 2-7,5 kW |
| Prędkość ściernicy: | 3000-6000 obr./min | Odległość od środka wrzeciona ściernicy: | 200-300mm |
| Dokładność regulacji odległości od środka wrzeciona ściernicy: | 00,01 mm | Metoda regulacji odległości od środka wrzeciona ściernicy: | Podręcznik |
| Regulacja odległości od środka wrzeciona ściernicy Moc silnika: | 2-7,5 kW | Zakres regulacji odległości od środka wrzeciona ściernicy: | 0-100mm |
| Prędkość regulacji odległości od środka wrzeciona ściernicy: | 0-1000 obr./min | Wysokość środka wrzeciona ściernicy: | 100-200 mm |
| Moc silnika wrzeciona ściernicy: | 2-7,5 kW | Prędkość wrzeciona ściernicy: | 3000-6000 obr./min |
| Stożek wrzeciona ściernicy: | Morse’a nr 4 | Szerokość ściernicy: | 20-50mm |
| Podkreślić: | Wysokiej precyzji bezcentralny szlifier CNC,Szlifowanie formy Szlifier bezcentralny,Wysokiej precyzji bezcentralny szlifier |
||

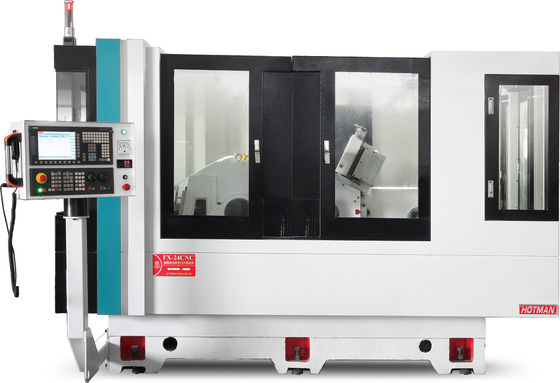

Wysoce precyzyjna bezcentralna szlifierka CNC, ręczna praktyczna, odporna na zużycie szlifierka FX-24CNC
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
2Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
3Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensowania, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu | mm | 320 |
|
Maksymalna odległość między dwa kciuki |
mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 | |
Standardowe akcesoria:
|
- Nie, nie. |
Projekt |
Miejsce pochodzenia |
Wytwórca/model |
Ilość |
| 1 |
Koło szlifujące/spindel koła regulacyjnego |
Chiny | Hotman | 2 sztuki |
| 2 | Silnik koła szlifowego | /aiwan | 1 grupa | |
| 3 |
Silnik serwomocyny koła kierowniczego |
Aidan | TaiDa | 1 set |
| 4 | Śruby kulkowe | Japonia | THK | 3 sztuk |
| 5 |
System sterowania numerycznego |
Niemcy/Taiwan |
Siemens/Nowa generacja |
1 set |
| 6 | Silnik serwowy |
Niemcy/Taiwan |
Siemens/Nowa generacja |
3 grupy |
| 7 |
Standardowe szlifowanie |
Szanghaj | 1 sztukę | |
| 8 | Standardowe koło przewodnicze | Tajwan | 1 sztukę | |
| 9 |
Stacje hydrauliczne (zbiornik oleju i pompa oleju, silnik pompy oleju) |
Tajwan | OMAX | 1 grupa |
| 10 | Diamentowe długopisy nożowe | Tajwan | 2 sztuki | |
| 11 | Zbiornik wody i pompa | Tajwan | BAOYUAN | 1 zestaw |
| 12 |
Elektroniczny system sterowania |
Pekin | 1 zestaw | |
| 13 | Lampa robocza | Shenzhen | 1 grupa | |
| 14 |
Zatrzymać uchwyt narzędzia, zatrzymać standardowej płytki narzędzia |
Guangdong | Hotman | 1 zestaw |
| 15 |
Poprzez przyczepę narzędzia, przez standardowy płytkę noża |
Guangdong | Hotman | 1 zestaw |
| 16 |
Grupa narzędzi do ciągnięcia płaszczyzny |
Guangdong | Hotman | 1 zestaw |
| 17 |
Zestaw narzędzi i narzędzia konserwacyjne |
Guangdong | Hotman | 1 zestaw |
| 18 | Wyroby z tworzyw sztucznych | Guangdong | Hotman | 1 zestaw |
