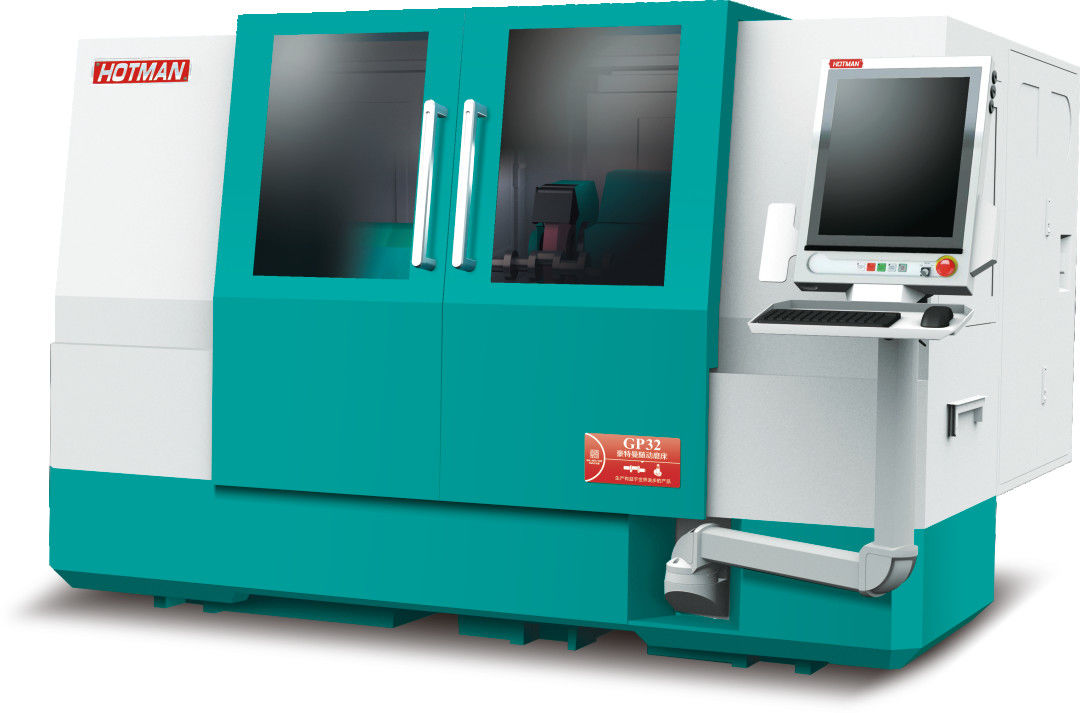

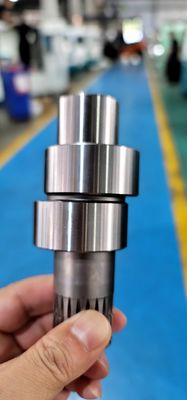

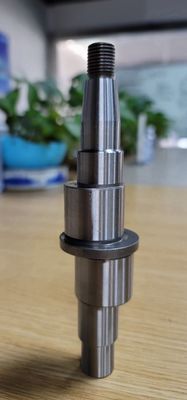

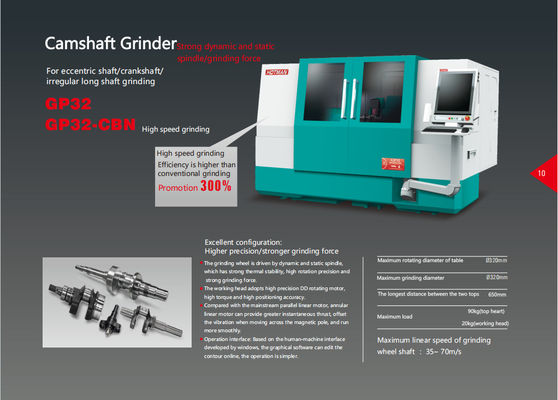

Maszyna do szlifowania wałkiem prętowym CNC z twardymi stopami GP32-CBN
1/Ultra sztywna konstrukcja łóżka.
2Wbudowana kręgowa siatka Renishaw z ultra wysoką precyzją i sztywną głowicą obrabiarkę z napędem bezpośrednim.
3Szwajcarski projekt dynamicznego i statycznego szlifu wysokiej precyzji.
4. X-osiowy przewodnik liniowy z samokrążącą strukturą rolkową o dużej nośności.
5. Japonia C2 precyzyjny stolik napędowy.
6Głowa szlifu (osio X) wykorzystuje unikalny cylindryczny silnik liniowy Anka.
7Heidenhain 50 nm siatki skali sprzężenia.
8. stała/rotacyjna ramka głowicy precyzyjnego obrabialnika podwójnego zastosowania, wyposażona w funkcję flotacji powietrza.
9Wysokiej sztywności tylne siedzenie pływającego powietrza.
10. Elastyczna konfiguracja opcji
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
2Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
3System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
4. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
5Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
6.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensowania, aby zapewnić stabilność i precyzję podawania i szlifowania.
Szczegółowe specyfikacje techniczne i funkcje konstrukcyjne maszyn:
| projekt |
parametry |
| Zakres pracy |
|
| Wysokość środka |
210 mm |
| Maksymalna średnica obrotu |
Φ400 mm |
| Maksymalna średnica szlifowania |
Φ550 mm |
| Długość szlifowania między dwoma szczytami |
550 mm |
| Obrót stołu (typ 600) |
+6°/-9° |
| Maksymalne łożysko między dwoma górami |
60 kg |
| Podkład do szlifierki |
|
| Zakres zakrętu kąta (ręcznie) |
± 15° |
| Rodzaj węzła koła szlifującego |
Główny wałek dynamicznego i statycznego szlifu (standard z chłodzeniem olejem)
|
| Zakres prędkości obrotowych wrotnika koła szlifowego |
1650/1850/2100 obr./min. |
|
Standardowy rozmiar koła szlifującego (φ×W×B)
|
Φ450×20-50×127mm |
|
Specjalne rozmiary szlifierki (φ×W×B)
|
Φ510×15-50×203mm |
|
Moc silnika szpilki koła szlifowego
|
30,75 kW/5,5 kW |
|
Maksymalna prędkość liniowa koła szlifowego
|
45 m/s |
|
Tryb chłodzenia węzła szlifowania
|
Chłodzenie olejem |
| Ramy głowicy napędu bezpośredniego obróbki |
|
|
Zmiany w zakresie prędkości
|
0-600 obr./min |
| Węgiel węgielów |
MT-4 |
| Model obudowy adaptera narzędziowego |
MT-4 |
|
Zakres kąta obrotu ramy głowy obróbki
|
+15°/-15° |
|
Maksymalne obciążenie uchwytu (z narzędziami)
|
150Nm |
|
Siła silnika synchronicznego z magnesem stałym (S1-100%/KW)
|
3 kW |
|
ciągły znamionowy moment obrotowy (S1-100%/A)
|
470,8Nm |
| Marka kodera |
Renishaw |
| Tryb chłodzenia węzłem |
chłodzenie wodne |
|
Dokładność pozycjonowania ramy głowy
|
±2sekunda łukowa |
| Wynik otworu w końcu wału |
≤ 0.001 |
| Wyciąg końcowy szpilki |
≤ 0.002 |
| Sztywność osiowa (N/um) |
≥ 500 |
| Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń do przechowywania danych |
≥ 400 |
| Tryb ruchu ramy głowy |
Standardy ręcznego pływania powietrza |
| Siedzenie tylne |
|
| Średnica rękawów |
Φ50 mm |
| Uderzenie rękawów |
40 mm |
| Węgiel Morse |
MT-4 |
| Tryb ruchu ogona |
Standardy ręcznego pływania powietrza |
| Wprowadzenie podnośnika koła - oś X (silnik liniowy) |
|
| Maksymalny bieg osi X |
300 mm |
| Maksymalna siła napędowa silnika liniowego osi X |
1660-3060N |
| Akceleracja silnika liniowa osi X |
≤ 0,2 G |
| Maksymalna prędkość podawania na osi X |
15 m/min |
|
Minimalny zasilacz HPG (elektroniczne koło ręczne)
|
00,0001 mm |
| Minimalna programowalna podaż |
00,0001 mm |
|
Minimalna rozdzielczość linijki Heideham
|
00,0001 mm |
| Dokładność pozycjonowania zasilacza osi X |
≤ 0,0016 mm |
|
Dokładność wielokrotnego pozycjonowania zasilacza osi X
|
≤ 0,0014 mm |
| projekt |
parametry |
|
Oś Z stołu do podawania (serwomotory)
|
|
| Uderzenie w osi Z (typ 600) |
750 mm |
| Moc serwomotora osi Z |
2.2KW |
| Maksymalna prędkość zasilająca osi Z |
8m/min |
|
Minimalny przyrost elektronicznego koła ręcznego HPG
|
00,0001 mm |
| Minimalna programowalna podaż |
00,0001 mm |
|
Minimalna rozdzielczość linijki Heideham (nieobowiązkowa)
|
00,0005 mm |
| System sterowania |
|
| System sterowania numerycznego |
Renium sodowe |
| oprogramowanie |
Interaktywny interfejs graficzny |
| Wyświetlacz |
10Wyświetlacz kolorowy TFT o pojemności 0,4 cala |
| klawiatura |
Pełna klawiatura |
| pamięć |
3Gb |
| Liczba osi sterujących |
Można kontrolować do 7 osi
|
| interfejs |
USB/RS232 |
| Elektryczne maszyny narzędziowe |
|
| Standardowe 3-fazowe zasilanie |
380V 3ph 20Hz |
| Napięcie pętli sterującej |
110vAC/24vDC. |
| Zakres odchylenia napięcia wejściowego |
+/-10% |
|
zużycie mocy przy pełnym obciążeniu (silnik główny)
|
36 KVA |
| Zapewnienie pneumatyczne |
|
| Ciśnienie wejściowe |
50,5 bar |
| Wymagany przepływ |
40-50 l/min |
| Standardy źródła powietrza |
BS ISO 8573-1:2001 |
| Parametry środowiskowe |
|
| Standardowy hałas maszyny |
< 75 dB (A) |
| Temperatura otoczenia |
0-40°C |
| wilgotność otoczenia |
≤ 75% |
| Pozostałe |
|
| Wielkość śladu |
3800×3200mm×2195 |
| Wysokość |
2170 mm |
| Waga netto |
5440 kg |
