Wielokrotne wrzutowe opcjonalne wewnętrzne szlifier CNC do krótkiego i dłuższego obróbki, wewnętrzna szlifierka

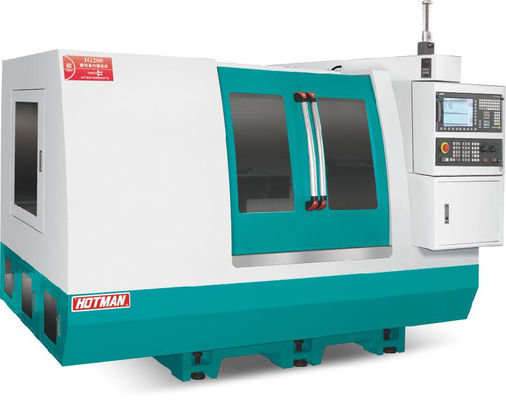

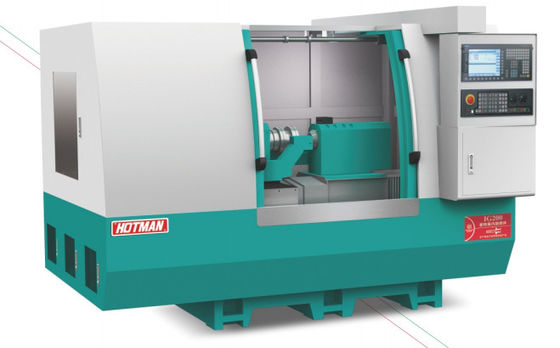

Wysokiej precyzji CNC wewnętrzny szlifier-IG200

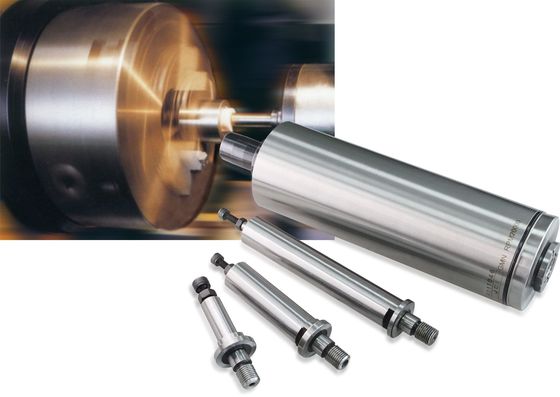

Węgiel szlifujący przyjmuje węgiel elektryczny o charakterystyce wysokiej prędkości, wysokiej precyzji, wysokiej sztywności, niskiej wibracji, niskiego hałasu i niskiego wzrostu temperatury.System napędowy jest chłodzony przez system chłodzenia wodnym, aby zapewnić, że głowica szlifowania zawsze działa w stanie stabilnym termicznieW zależności od potrzeb przetwarzania, elektryczne wrotki o różnych prędkościach od 24000 do 60000 obr./min. są opcjonalne;do części obróbkowych o głębokich okręgach wewnętrznych, zintegrowany wrot może być dostosowany do osiągnięcia precyzyjnego szlifowania.

Automatyczny scentralizowany system smarowania nieustannie smaruje kierownice liniowe i śruby kulkowe maszyny, co zapewnia dłuższą żywotność i wysoką precyzję.System chłodzenia jest oddzielony od nadwozia maszyny, co eliminuje wibracje i wspomaga promieniowanie cieplne.

Wykorzystuje się system Siemens 828D CNC.

• Program szlifowania jest tworzony automatycznie za pośrednictwem przyjaznego użytkownikowi interfejsu, przy użyciu graficznych narzędzi programowania shopmill / shopturn, niepotrzebnie wymagających specjalnych kodów G (opcjonalnie).
• Nie potrzeba baterii ani wentylatora chłodzącego.
• Połączenie Ethernet. Bez ograniczeń pojemności USB (w trybie online) i karty CF. Programy w karcie USB i CF mogą być modyfikowane według woli. Monitor procesów w trybie online. Dane mogą być zapisywane na zawsze.
• Proces pokazywania z animacją.
• Istnieją różne opcjonalne funkcje, w tym automatyczne pomiar powierzchni końcowej, automatyczne pomiar średnicy wewnętrznej, hydrauliczny zapas ogona, wysoce zintegrowany automatyczny system załadunku i rozładunku,I tak dalej..
• Automatyczne przebieranie i offsetowanie kół, utrzymanie wysokiej precyzji i stabilności podczas podawania i szlifowania.

oś zasilająca przyjmuje konstrukcję wysokiej precyzji przewodnika liniowego na obciążenie, który może wytrzymać obciążenia we wszystkich kierunkach,podkreśla charakterystykę niskiego współczynnika tarcia i eliminuje luki ruchu, zapewniając praktyczną gwarancję osiągnięcia dokładności programowania 0,001 mm; wysokiej klasy śruby kuli mają doskonałą ochronę dokładności.

1.Przystosowane do dużych części zamiennych:

Oprogramowanie do twardości struktury/grafiki

2Wysoka sztywność:

Wysokiej sztywności konstrukcja łóżka i ramy szlifu, ramy głowicy obrabiarki, mechanizmu podawania itp., dla dużych rozmiarów, większej dopuszczalności, produktów o wysokiej twardości, aby zapewnić wsparcie procesu.

3Wysoka wydajność:

W celu dostosowania się do przetwarzania produktów o różnych otworach można wybrać różne szpilki szlifowe.Ceramiczne koło szlifowe CBN może być wykorzystane do wydajnego szlifowania, a przyrząd do pomiaru średnicy wewnętrznej Mabos może być stosowany do pomiaru średnicy wewnętrznej w trybie online.

4Wysoka stabilność:

Kluczowe elementy narzędzia są wybierane z międzynarodowych najlepszych marek, aby zapewnić niezawodność i precyzyjną stabilność narzędzia w cyklu życia.

5- Wysoka wygodność:

Projekt graficznego oprogramowania pozwala operatorowi wprowadzać parametry za pośrednictwem przyjaznego użytkownikowi interfejsu, aby szybko wygenerować powiązane procedury do szlifowania obrabiarków, owijania koła szlifowania,pomiar online, itp.

6- Ściśle zabezpieczone.

Całkowicie zamknięta ochrona maszyny i zaawansowane wytrzeźbione szkło obserwacyjne, awaryjne zatrzymanie, jeden klucz z tyłu, bezpieczne drzwi włączające konstrukcję dla operatorów w celu zapewnienia bezpieczeństwa.

Zakres szlifowania średnicy wewnętrznej:Ø6~200 mm

Maksymalna głębokość otworu do szlifowania:170 mm

Maksymalny strzał stołu500 mm

Prędkość obrotowa koła szlifowego:0~32000 obr./min.

Minimalna rozdzielczość zasilacza osi X/Z:0. 001 mm
