Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | Min. 6 mm, maks. 150 mm | Maksymalna głębokość szlifowania: | 150 mm |
|---|---|---|---|
| Moc silnika ściernicy: | 0,75 kW | Prędkość silnika ściernicy: | 2800r/min |
| Napięcie silnika ściernicy: | 220 V | Prędkość ściernicy: | 3000 obr./min |
| Grubość ściernicy: | 20mm | Władza: | 2,2 kW |
| Prędkość: | 2800r/min | Rozmiar tabeli: | 400 mm |
| Prędkość stołu: | 2-20m/min | Podróż stołowa: | 300 mm |
| napięcie: | 220 V | Waga: | 400 kg |
| Kąt obrotu głowicy koła: | ±30° | Waga netto: | 1500kg |
| Masa przedmiotu obrabianego: | 100 kg | Prędkość obrotu obróbki: | 50 obr./min |
| Moc silnika stołu: | 0,75 kW | Silnik ściernicy: | 7,5 kW |
| Moc silnika głowicy koła: | 2,2 kW | Częstotliwość: | 50 Hz |
| Źródło energii: | Elektryczne | Rozmiar przedmiotu obrabianego: | 50-200mm |
| Stożek konika: | MT-3 | Wielkość: | 1300*1300*1700 mm |
| Podkreślić: | Mała średnica wewnętrzna,Śruby wewnętrzne do różnych rozmiarów przedmiotów,Śruby wewnętrzne o średnicy co najmniej 6 mm |
||

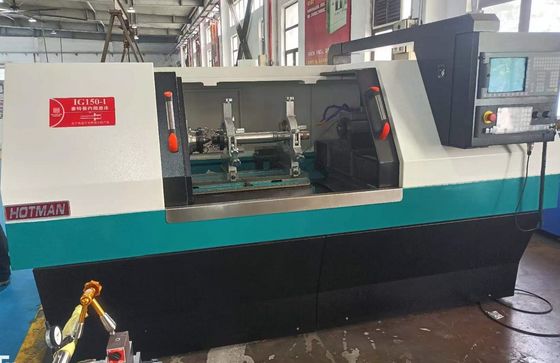

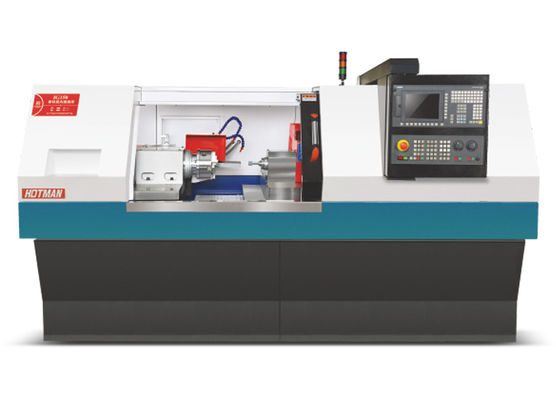

Śruby wewnętrzne o małej średnicy wewnętrznej Minimum 6 mm, stosowane do różnych rozmiarów obrabiarków
Dokładność obrabiarki:
Wykaz badań dokładności narzędzia maszynowego (wliczony)
Po szlifowaniu (szlifowaniu) przez maszynę do szlifowania różnicowego Hotmana muszą być spełnione następujące wymagania:
| Nie, nie, nie. | Model | Wykonanie | Okrągłość | Węglowodany |
| 1. | IC150 | Próbka standardowa | ≤ 0,002 mm | ≤Ra0.25 |
Uwaga: szlifowanie surowe (ogólnie 0,02 ~ 0,05 mm); szlifowanie drobne (ogólnie 0,005 ~ 0,015 mm)
Korpus i jego komponenty są odlewane z żeliwa wysokiej jakości FC30 firmy Milhanna.Dokładność rozmiaru może wynosić do poziomu mikrona, aby zapewnić wysoką precyzję urządzeń podstawowych komponentów.
Rury kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane za pomocą automatycznego systemu smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

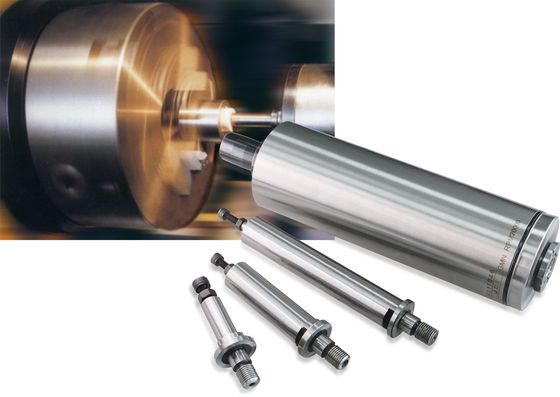

Węzeł koła szlifującego przyjmuje strukturę rękawów łożyska węzła FAG o wysokiej precyzji, bez oddzielnego smarowania, prosty w utrzymaniu, wolny od kontaktu metalu z metalem,węzeł koła szlifującego ma cechy wysokiej sztywności i precyzjiW przypadku specjalnego szlifowania obrabiarków, opcjonalnie silnikowy wrot z funkcją zwiększania prędkości liniowej.
Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a następnie rozwinięty, dialogi człowiek-maszyna, z wieloma opcjonalnymi urządzeniami.
System zasilający do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym śrubą do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
Standardowa konfiguracja węgla szlifowania to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs obsługi, łatwy w obsłudze.System CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:IG150 | |
| Maksymalna średnica obrotowa stołu | mm | 0-150 |
Maksymalna odległość między | mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
| Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
Ramy głowy | Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
Siedzenie tylne | Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
stolik roboczy | Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
| Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
| Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 | |
