Wysokiej precyzji CNC wewnętrzne szlifowanie maszyny do dużych rozmiarów, nadmiaru szlifowania obiegów roboczych
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej jakości żelazo odlewane FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane naturalnej starzenia.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
2Automatyczny scentralizowany system smarowania nieprzerwanie smaruje kierownice liniowe i śruby kulkowe maszyny, co zapewnia dłuższą żywotność i wysoką precyzję.System chłodzenia jest oddzielony od nadwozia maszyny, co eliminuje wibracje i wspomaga promieniowanie cieplne.
3Węgiel szlifujący przyjmuje węgiel elektryczny o charakterystyce wysokiej prędkości, wysokiej precyzji, wysokiej sztywności, niskiej wibracji, niskiego hałasu i niskiego wzrostu temperatury.System napędowy jest chłodzony przez system chłodzenia wodnym, aby zapewnić, że głowica szlifowania zawsze działa w stanie stabilnym termicznieW zależności od potrzeb przetwarzania, elektryczne wrotki o różnych prędkościach od 24000 do 60000 obr./min. są opcjonalne;do części obróbkowych o głębokich okręgach wewnętrznych, zintegrowany wrot może być dostosowany do osiągnięcia precyzyjnego szlifowania.
4.Przyjmuje niemiecki system CNC Siemens i przeszedł dalszy rozwój.Ma przyjazny dla użytkownika interfejs obsługi dialogu człowiek-maszyna i jest wyposażony w wysokiej wydajności serwomotory Siemens, co sprawia, że urządzenie CNC system i układ przesyłowy mają lepszą kompatybilność.który zapewnia stabilność i dokładność podaży i miętania.
5System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
6. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
7Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
8System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensowania, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Pozycja |
jednostka |
IG150 |
IG200 |
Akcesoria |
|
Pojemność przetwórcza
|
Zakres średnicy szlifowania |
mm |
Ø6-Ø150 |
Ø6-Ø200 |
 Standardowe akcesoria
● Urządzenie chłodzące szlifujące
● Diamentowe pióro
● Tabela regulacji kąta
● Zestaw narzędzi i narzędzia
● Adapter koła szlifującego
● Węzeł do szybkiego szlifowania
● podstawowy blok regulacyjny
Akcesoria specjalne
● Hydrauliczne trójczaszkowe koło 6′′ ●C koło 6′′
● 30000 obrotów na minutę Węzeł mechaniczny, różne prędkości węzeł elektryczny
● Automatyczne urządzenie do pomiaru średnicy wewnętrznej
|
| głębokość szlifowania h |
mm |
150 |
170 |
| Maks. zewnętrzna średnica szlifowanego przedmiotu |
m m e |
220 |
220 |
| Promień powierzchni roboczej |
m m |
380 |
400 |
| Specyfikacje instalacji koła |
|
6′′ hydrauliczne/ręczne koło |
6′′ hydrauliczne/ręczne koło |
| kąt obrotu pudełka przy łóżku |
Stopień |
Przednie 2/powrót 15 |
Przód 2/z tyłu 20 |
|
Szlifowanie
parametry wrotnika koła
|
Moc węgla do szlifowania do wewnętrznych otworów |
KW |
1.5 |
7.5 |
| Prędkość szpilki do szlifowania otworów wewnętrznych |
obroty / min |
20000 Węzeł mechaniczny |
prędkość obrotowa węgla elektrycznego Opcjonalnie |
|
Węgiel głowicy
parametry
|
Prędkość spindala |
obroty / min |
50-1500 |
50-1500 |
| Formularz wrzeciona |
|
Pozostałe urządzenia do przechowywania danych |
Pozostałe urządzenia do przechowywania danych |
| Specyfikacje otworu spinalnego |
|
MT-5 |
MT-5 |
| Metoda napędu wrzutowego |
|
Silnik serwowy |
Silnik serwowy |
|
Oś X (wrotnik przedmiotu roboczego)
|
Przejazd pasz w osi X |
m m |
410 |
410 |
| Prędkość szybkiego ruchu osi X |
mm/ m i n |
0.1 -10 |
0.1 -10 |
| Min. rozdzielczość zasilacza osi X |
m m |
0.001 |
0.001 |
| Siła serwomotora osi X |
kw |
2.2 |
2.2 |
|
Oś Z (stół roboczy)
|
Prędkość szybkiego ruchu w osi Z |
mm/ m i n |
0.1 -10 |
0. 1 - 10 |
| Oś Z min. rozdzielczość paszy |
m m |
0.001 |
0.001 |
| Maksymalny zasięg ruchu |
m m |
540 |
410 |
| Moc serwomotora osi Z |
KW |
2.2 |
2.2 |
|
Silnik
|
Silnik z węzłem koła szlifowego |
KW |
7.5 |
7. 5 |
| Silnik zasilający osi X (servo) |
KW |
2.2 |
2.2 |
| Silnik zasilający w osi Z (serwo) |
KW |
2.2 |
2.2 |
| Silnik węglowy głowicy (servo) |
KW |
1.5 |
1. 5 |
| Silnik pompy wody chłodzącej |
KW |
0.75 |
0.75 |
| Silnik smarowy |
KW |
1/4 |
1/4 |
| Pozostałe |
Rozmiar maszyny (L × W × H) |
m m |
2400 × 1930 × 1790 |
2400 × 1930 × 1790 |
| G.W. (ok.) |
Kilogramowo |
3500 |
4000 |
Opis produktu:
Maszyna do szlifu wewnętrznego
Maszyna do szlifowania wewnętrznego jest niezbędnym elementem wyposażenia do operacji przemysłowych wymagających precyzyjnego szlifowania i wykończenia elementów.o średnicy koła szlifowego 200 mm,, a rozmiar obróbki wynosi od 50 do 200 mm, wewnętrzna maszyna do szlifowania jest w stanie obsługiwać przedmioty o masie do 100 kg.Prędkość obrotu silnika podającego koło szlifowe może być regulowana od 50-1000 obr./min., co sprawia, że nadaje się do różnych zastosowań.umożliwiające użytkownikom produkcję precyzyjnych i dokładnych części.
Charakterystyka:
- Nazwa produktu: Maszyna do szlifowania wewnętrznego
- Wewnętrzny mechanizm szlifowania: moment obrotowy silnika zasilającego koło szlifowania: 1,5 Nm, prędkość stołu: 0,1-3 m/min, dokładność silnika zasilającego koło szlifowania: 0,005 mm
- Wewnętrzne wyposażenie szlifierki: Masa obrabiarki: 100 kg, średnica koła szlifierskiego: 200 mm
- Zestaw wewnętrzny szlifier: wewnętrzny mechanizm szlifowania, wewnętrzny sprzęt szlifier
Zastosowanie:

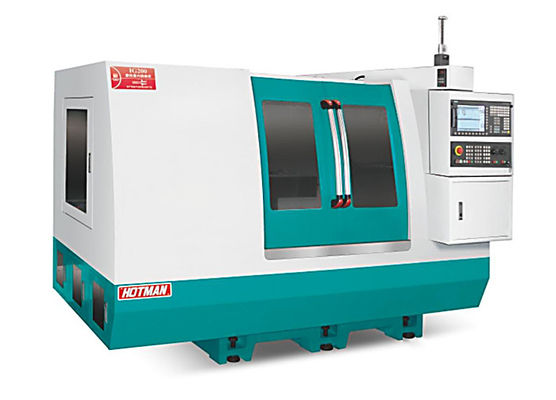

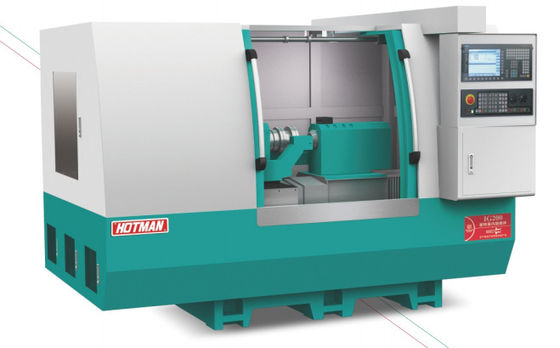

Wprowadzenie wewnętrznego szlifierki HOTMAN IG200
HOTMAN Internal Grinder Machine IG200 to precyzyjny mechanizm szlifowania wewnętrznego przeznaczony do profesjonalnego użytku.Minimalna ilość zamówienia dla tego produktu wynosi 1 i cena 3. Jest opakowany w drewnianą pudełkę i czas dostawy wynosi 60 dni. Warunki płatności są T / T. Prędkość silnika podawania koła szlifowania wynosi między 50-1000 obr./min., a rozmiar stołu wynosi 400 mm.Prędkość koła szlifowego wynosi 1400 obr./min., średnica szlifierki wynosi 200 mm, a moment obrotowy silnika zasilającego szlifierkę wynosi 1,5 N.m.
Internal Grinder Machine IG200 jest idealnym narzędziem dla tych, którzy potrzebują niezawodnego i precyzyjnego wewnętrznego systemu szlifowania.Maszyna jest również niezwykle trwała i zapewnia płynne działanieJest odpowiedni do szerokiej gamy zastosowań, takich jak szlifowanie, szlifowanie, polerowanie i wiele innych.możesz być pewien, że otrzymujesz najlepszą wartość za swoje pieniądze.
HOTMAN Internal Grinder Machine IG200 to niezawodne i precyzyjne narzędzie dla tych, którzy potrzebują najlepszego wewnętrznego systemu szlifowania.możesz być pewien, że jest najwyższej jakości. Minimalne zamówienie wynosi 1 i cena wynosi 3. Jest opakowany w drewnianym pudełku i czas dostawy wynosi 60 dni. Warunki płatności są T / T.Prędkość obrotowa silnika grzejnika wynosi 50-1000 obrotów na minutę, a rozmiar stołu 400 mmPrędkość koła szlifowego wynosi 1400 obr./min, średnica koła szlifowego wynosi 200 mm, a moment obrotowy silnika zasilającego koło szlifowe wynosi 1,5 Nm.
Internal Grinder Machine IG200 firmy HOTMAN jest idealnym narzędziem dla tych, którzy potrzebują niezawodnego i precyzyjnego wewnętrznego systemu szlifowania.Maszyna jest również niezwykle trwała i zapewnia płynne działanieDzięki wysokiej jakości komponentom i niezawodnej wydajności możesz być pewien, że otrzymujesz najlepszą wartość za swoje pieniądze.
Dostosowanie:
Maszyna do szlifu wewnętrznego
- Nazwa marki:HOTMAN
- Numer modelu:IG200
- Miejsce pochodzenia:Chiny
- Certyfikacja:CE
- Minimalna ilość zamówienia:1
- Cena:3
- Szczegóły dotyczące opakowania:Książka drewniana
- Czas dostawy:60
- Warunki płatności:T/T
- Prędkość stołu:00,1-3 m/min
- Powtórność silnika zasilającego koło szlifowe:00,001 mm
- Siła napędowa koła szlifującego:50 mm
- Waga obróbki:100 kg
- Rozmiar tabeli:400 mm
Oferujemy wysokiej jakości Internal Grinder Assembly z zaawansowaną Internal Grinding Machine dla Internal Grinder System.
Opakowanie i wysyłka:
Opakowanie i wysyłka wewnętrznego szlifierki:
- Maszyna zostanie zapakowana w solidne i trwałe drewniane pudełko, aby zapewnić jej bezpieczeństwo podczas transportu.
- Pudełko będzie mocno zamknięte i oznaczone nazwą produktu i firmą.
- Pudełko zostanie wysłane za pośrednictwem wiarygodnego dostawcy usług transportowych.
Częste pytania:
- P: Jaka jest nazwa marki Internal Grinder Machine?
- A: Nazwa towarowa maszyny do szlifowania wewnętrznego to HOTMAN.
- P: Jaki jest numer modelu maszyny do szlifowania wewnętrznego?
- A: Numer modelu maszyny do szlifowania wewnętrznego to IG200
- P: Gdzie produkowana jest maszyna do szlifowania wewnętrznego?
- A: Maszyna do szlifowania wewnętrznego jest produkowana w Chinach.
- P: Czy maszynka do szlifowania wewnętrznego posiada certyfikat?
- O: Tak, maszyna do szlifowania wewnętrznego posiada certyfikat CE.
- P: Jaka jest minimalna ilość zamówienia na maszynę do szlifowania wewnętrznego?
- Odpowiedź: Minimalna ilość zamówienia na maszynę do szlifowania wewnętrznego wynosi 1.
-
-
