Maszyna do obróbki obrabiarek CNCdo cięcia ciężkiego z serwoprogramowalnym tylnym siedzeniem i silnikowym wrotkiem

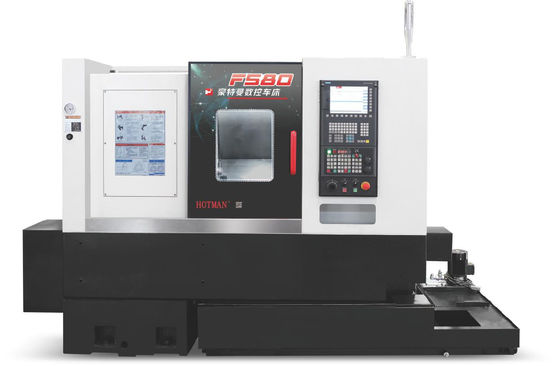

Maszyna obracająca CNC F580 to pełnoprawna obracająca CNC, która integruje wysoką prędkość, wysoką sztywność i wysoką precyzję.Może szeroko zaspokajać potrzeby przetwarzania wysokiej wydajności małych i średnich części precyzyjnych w różnych gałęziach przemysłu, takich jak samochody, elektronika, sprzęt domowy, lotnictwo, formy, instrumenty i liczniki.

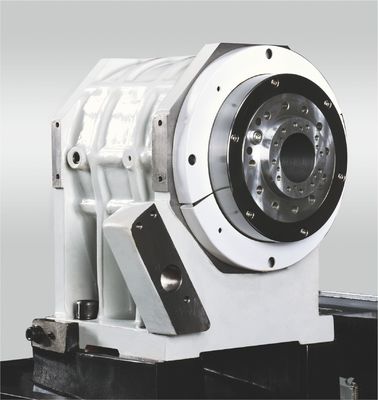

Węzeł: Węzeł przyjmuje silną, silny moment obrotowy, szybką, precyzyjną strukturę węzła,wyposażone w wysokoprecyzyjne łożyska poziomu P4 firmy NSK i 8-calowy cylinder z solidnym kołem Samcheon-li z Korei Południowej, aby zapewnić dobrą dokładność i wydajność obróbki.
Wieża: 12-pozycyjna wieża w kształcie bębna przyjmuje indeksowanie serwomotora, pozycjonowanie biegów w kształcie łuku i strukturę hydraulicznego zacisku, aby zapewnić prędkość,dokładność wymiany i sztywność zmiany narzędzia.
Napęd X/Z: Oś X/Z jest napędzana przez precyzyjne śruby kulkowe THK klasy C3 i dopasowane do przewodników liniowych THK klasy P, które mają dobre właściwości dynamiczne.Szybkie prędkości osi X i Z wynoszą odpowiednio 30 m/min i 36 m/min.
1. Ciężkie cięcie: szpinel o wysokiej sztywności i wieża narzędzia
2.F580A z serwoprogramowalnym tylnym siedzeniem
● łożysk wrzutowy przyjmuje importowane, prepresowane, precyzyjne łożyska kulkowe, dzięki czemu łożysk ma wysoką sztywność i precyzję.
●Zintegrowana wieża z precyzyjnym indeksowaniem,wieża cięcia i przesuwane odlewy siodła są wzmocnione w celu zwiększenia wzoru zakłóceń podczas obróbki obwód i promień obrotowy wieży narzędzia.Dalsze zwiększenie wydajności cięcia.
● Rozszerzenie szyny kierowniczej narzędzia maszynowego, zwiększenie średnicy śruby ołowiowej, dalsza poprawa sztywności cięcia narzędzia maszynowego, bardziej sprzyjająca obróbce cięć ciężkich.
● Serwoprogramowane siedzenie tylne, standardowe z aktywnym środkiem (opcjonalnie wbudowany rękaw obrotowy).
Opis urządzenia:
Korpus i komponenty są odlewane z żelaza odlewanego Milhanna FC30, który jest sztucznie normalizowany przez obróbkę cieplną, a następnie przetwarzany przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
Rury kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane za pomocą automatycznego systemu smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a dodatkowo rozwinięty, dialogi człowiek-maszyna, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
System zasilający do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym śrubą do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
Standardowa konfiguracja węgla szlifowania to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na wibracje, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.
System sterowania numerycznego jako standardowa konfiguracja, po rozwoju wtórnym, wszystkie chińskie interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensowania, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:F580 |
Pojemność przetwórcza | Maksymalna średnica obrotowa stołu | mm | 500 |
Maksymalna średnica obróbki | mm | 350 |
| Maksymalna długość obróbki | mm | 530 |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 200 |
| Maksymalna prędkość węgla | obroty / min | 4500 |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) |
| | Oczyszczanie szlifowania | mm | Typ automatyczny |
Głowa szlifierki | Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 |
| osi X prędkość ruchu | m/min | 6 |
| Minimalny zasilacz osi X | mm | 0.001 |
Ramy głowy | Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | | Pozostałe urządzenia i urządzenia |
| Specyfikacja palca | | MT-4 |
Siedzenie tylne | Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | | MT-4 |
stolik roboczy | Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 |
| Maksymalny przejazd | mm | 550 |
| kąt obrotu | Stopień | + 6/-9 |
Silnik | Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 |
| Silnik pompy chłodzącej | KW | 0.75 |
| Silnik oleju smarowego | KW | 0.25*2 |
| Silnik pompy olejowej | KW | 0.75 |
Pozostałe | Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 |
F580M z serwoprogramowalnym siedzeniem ogonowym/wieżą cięcia mocy
● Interfejs posiadacza narzędzia elektrycznego BMT55, umożliwiający obróbkę kompozytową obrabialną.
● Węzeł z wysoką prędkością, wysoką precyzją wbudowany węzeł silnikowy, anuluje pośredni mechanizm transmisji, zmniejsza wibracje i zmiany termiczne podczas pracy z dużą prędkością,zapewnienie dokładności obróbki i doskonałej chropowości powierzchni.
●Zastrzeżony interfejs automatycznej instalacji, szybki i łatwy do rozbudowy w automatyczną linię produkcyjną.
● Całkowicie zamknięta ochrona, może być wyposażona w system wody pod wysokim ciśnieniem o masie 70 kg.
● Serwoprogramowane siedzenie tylne, standardowe z aktywnym środkiem (opcjonalnie wbudowany rękaw obrotowy).
● Węgiel jest wyposażony w koder umożliwiający precyzyjne obróbki interpolacyjne i niezawodne ustawienie kąta.
