Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 6-150mm | Średnica otworu ściernicy: | 20mm |
|---|---|---|---|
| Moc silnika ściernicy: | 0,75 kW | Prędkość silnika ściernicy: | 2800r/min |
| Napięcie silnika ściernicy: | 220 V | Prędkość ściernicy: | 3000 obr./min |
| Grubość ściernicy: | 20mm | Władza: | 2,2 kW |
| Prędkość: | 2800r/min | Rozmiar tabeli: | 400 mm |
| Prędkość stołu: | 2-20m/min | Podróż stołowa: | 300 mm |
| napięcie: | 220 V | Waga: | 400 kg |
| Kąt obrotu głowicy koła: | ±30° | Waga netto: | 1500kg |
| Masa przedmiotu obrabianego: | 100 kg | Prędkość obrotu obróbki: | 50 obr./min |
| Moc silnika stołu: | 0,75 kW | Silnik ściernicy: | 7,5 kW |
| Moc silnika głowicy koła: | 2,2 kW | Częstotliwość: | 50 Hz |
| Źródło energii: | Elektryczne | Rozmiar przedmiotu obrabianego: | 50-200mm |
| Stożek konika: | MT-3 | Wielkość: | 1300*1300*1700 mm |
| Podkreślić: | Mała średnica wewnętrzna,Śruby wewnętrzne o średnicy 150 mm,Wielofunkcyjny system szlifowania |
||

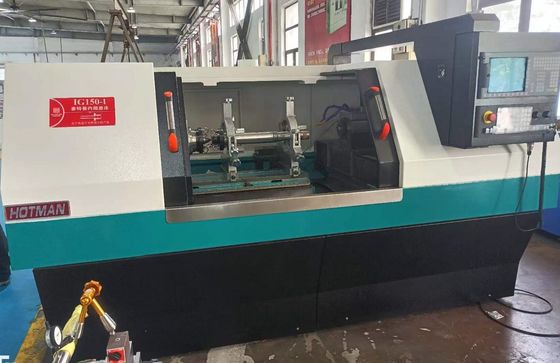

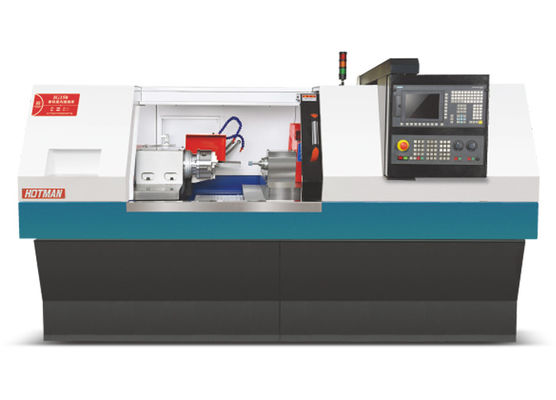

Ślifier wewnętrzny dla małych średnic wewnętrznych mniejszych niż 150 mm, wielofunkcyjny system szlifowania
Dokładność obrabiarki:
Wykaz badań dokładności narzędzia maszynowego (wliczony)
Po szlifowaniu (szlifowaniu) przez maszynę do szlifowania różnicowego Hotmana muszą być spełnione następujące wymagania:
| Nie, nie, nie. | Model | Wykonanie | Okrągłość | Węglowodany |
| 1. | IC150 | Próbka standardowa | ≤ 0,002 mm | ≤Ra0.25 |
Uwaga: szlifowanie surowe (ogólnie 0,02 ~ 0,05 mm); szlifowanie drobne (ogólnie 0,005 ~ 0,015 mm)
Opis urządzenia:
Karoseria i elementy są odlewane z żelaza odlewanego Milhanna FC30, który jest sztucznie normalizowany przez obróbkę cieplną, a następnie przetwarzany przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
Szynki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane za pomocą automatycznego systemu smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

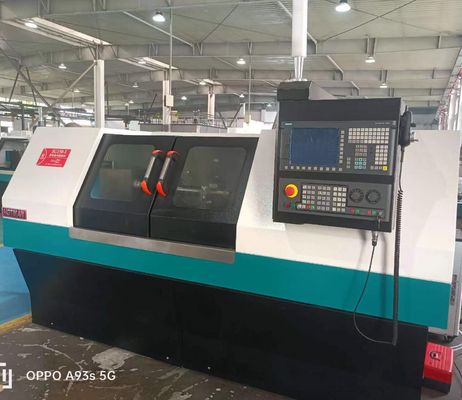

Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a następnie rozwinięty, dialogi człowiek-maszyna, z wieloma opcjonalnymi urządzeniami do wyboru.
System zasilający do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
Standardowa konfiguracja węgla szlifowania to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłu.
System sterowania numerycznego jako standardowa konfiguracja, po rozwoju wtórnym, wszystkie chińskie interfejs operacyjny, łatwe w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:IG150 | |
| Maksymalna średnica obrotowa stołu | mm | 0-150 |
Maksymalna odległość między | mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
| Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
Ramy głowy | Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
Siedzenie tylne | Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
stolik roboczy | Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
| Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
| Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 | |
