Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 300 mm | Prędkość ściernicy: | 3000 obr./min |
|---|---|---|---|
| Wysokość środka wrzeciona ściernicy: | 150 mm | Moc silnika wrzeciona ściernicy: | 7,5 kW |
| Prędkość wrzeciona ściernicy: | 3000 obr./min | Stożek wrzeciona ściernicy: | Morse'a nr 5 |
| Regulacja średnicy koła: | 200-400mm | Regulacja mocy silnika koła: | 2,2 kW |
| Regulacja prędkości koła: | 20-200 obr./min | Regulacja szerokości koła: | 50 mm |
| Napęd koła szlifującego: | Silnik prądu przemiennego | Ciężar maszyny: | 2200 kg |
| Zakres obróbki (średnica): | 0,5-40 mm | ||
| Podkreślić: | Wielofunkcyjny bezcentralny szlifier,Stabilny bezśrodkowy szlifier,Przemysłowy ręczny bezcentralny szlifier |
||

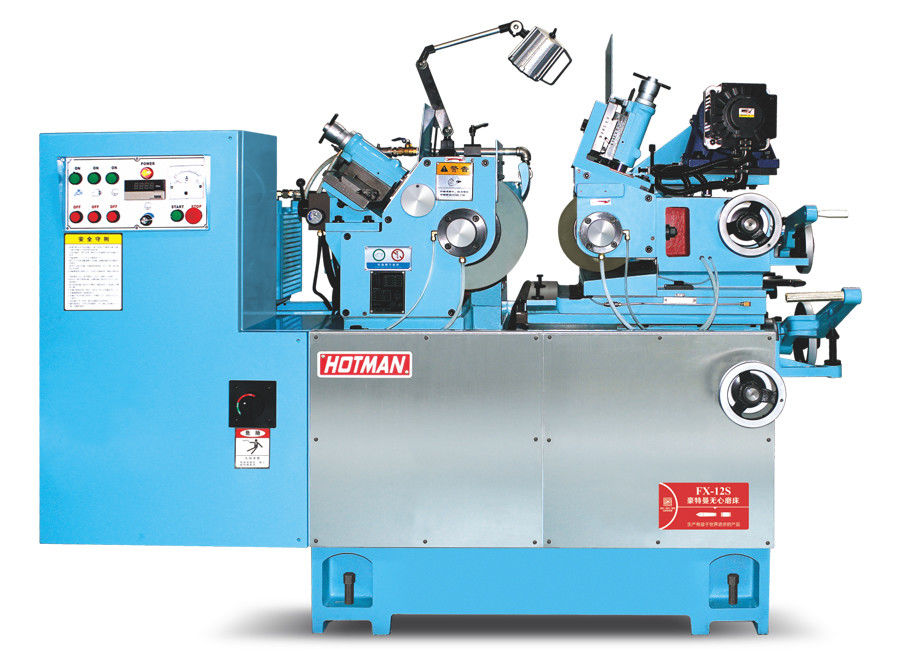

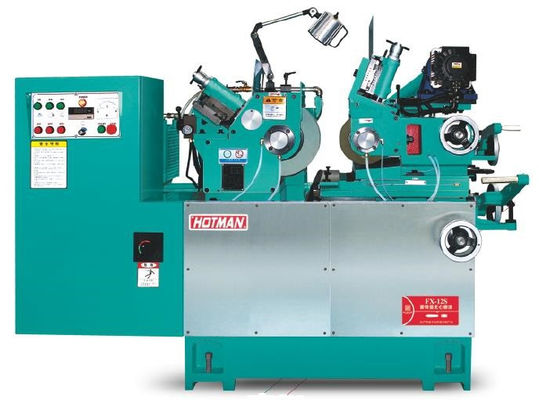

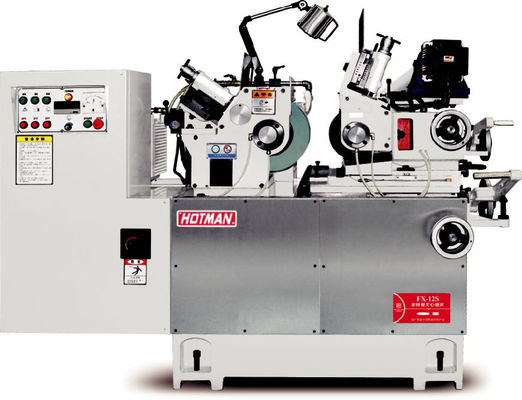

Bezśrodkowy szlifier wielofunkcyjny stabilny przemysłowy ręczny małe maszyny szlifujące
Najlepsze wyniki kosztowe
●Mały wpływ na środowisko, niskie koszty eksploatacji
● Wysoka sztywność konstrukcji, można uzyskać wysoką okrągłość i wykończenie
● Precyzyjna ręczna szpaleta zapewnia długoterminową precyzję i stabilność obróbki
●Mała ilość pasz:00,001 mm
●Specjalna maszyna do obróbki na zamówienie średnica:Ø0,05~0,5mm
| - Nie, nie. |
Projekt |
Jednostka |
Model:FX-12S |
| 1 |
Zakres obróbki (średnica) |
- Nie, nie. | 0.5-40 |
| 2 |
Wielkość koła szlifującego (OD * W * OD) |
- Nie, nie. | Φ305*150*Φ120 |
| 3 |
Rozmiar koła do regulacji (OD * W * OD) |
- Nie, nie. | Φ205*150*Φ90 |
| 4 | Prędkość koła szlifującego | RPM | 1950 obr./min. |
| 5 |
Zmiana prędkości obrotowej koła (prędkość ciągle zmienna) |
RPM | 0-320 |
| 6 |
Silnik napędowy koła szlifowego |
KW | 7.5 |
| 7 |
Silnik do regulacji kół (silnik serwowy) |
KW | 2.0 |
| 8 |
Pompa hydrauliczna napędza silnik |
KW | 1 KM |
| 9 |
Pompa chłodząca napędza silnik |
KW | 0.125 KM |
| 10 |
Koło ręczne do regulacji koła |
- Nie, nie. |
3.5/ RPM 0.02/ skala |
| 11 |
Koło regulacyjne koło ręczne do dopasowywania |
- Nie, nie. |
00,1/ do 0,001/ skali |
| 12 |
Koło ręczne do podawania na ławce |
- Nie, nie. |
7/ RPM 0, 05/ skalę |
| 13 |
Koło ręczne z mikroregulacją stołu |
- Nie, nie. |
00,2/ skrót 0,001/ skala |
| 14 | Odrobina koła ręcznego podawania | - Nie, nie. |
1.5/ obrót 0.01/ skala |
| 15 |
Ustawić kąt nachylenia koła |
Stopień | +5° ∼-3° |
| 16 |
Ustawić kąt obrotu |
Stopień | ± 6° |
| 17 | Wymiar mechaniczny | - Nie, nie. | 1800 × 1400 × 1450 mm |
| 18 | Rozmiar opakowania | - Nie, nie. | 2350 × 1650 × 1770 mm |
| 19 | Masę mechaniczną | Kilogramowo | 1800 kg |
| 20 | Waga opakowania | Kilogramowo | 2000 kg |
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2.Automatyczny system smarowania
Główny wał wykonany jest ze stali stopowej SNCM-21H, po hartowaniu, karburyzacji, obróbce cieplnej, a następnie sterowanej komputerowo obróbce kryogenicznej, o twardości powierzchniowej do HRC-62° powyżej,pojedyncza skuteczna warstwa utwardzająca do 1.5mm powyżej. Węzeł FX-12S przyjmuje dynamiczny węzeł folii olejowej.
3- Ustaw napęd na koła:
Silnik napędowy węzła koła regulacyjnego przyjmuje silnik serwowy YAS KAWA z Tajwanu, a FX-12S kontroluje prędkość 0 ~ 320 obr./min. w celu regulacji optymalnej prędkości liniowej.W przypadku zmiany zewnętrznej średnicy koła regulacyjnego, prędkość liniowa może nadal utrzymywać się na tym samym poziomie, co zapewnia precyzję i wykończenie obróbki i wytwarza najlepszy produkt.
Silnik serwowy jest umiejętnie zaprojektowany i zainstalowany na skrzynce regulacyjnej koła i napędzany bezpośrednio pasem synchronicznym,który może być używany do uderzenia kątem nachylenia z kołem regulacyjnym w tym samym czasie podczas szlifowania, aby zapewnić, że dwa koła pasów są zawsze równoległe,który przezwycięża utratę inercji spowodowaną przez wielosekcyjną transmisję łańcuchową starego typu bezcentralnego szlifierka i wiele negatywnych skutków spowodowanych kątem łańcucha, unika częstej wymiany łańcucha i sprężyny zamka.
4System krążenia oleju głównego wału:
Automatyczne smarowanie węzła krążącego olejem (starszy olej węzła 10 #) i urządzenie do obróbki ciśnienia oleju jest tą samą pompą olejową, zewnętrznym zbiornikiem oleju, łatwym do czyszczenia i wymiany oleju,o pojemności nieprzekraczającej 10 W, w celu zapewnienia trwałości wrotnika.
