Maszyna do szlifowania związków uniwersalny szlifier OD ID

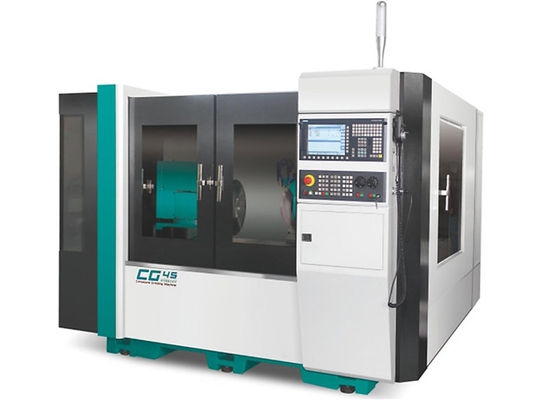

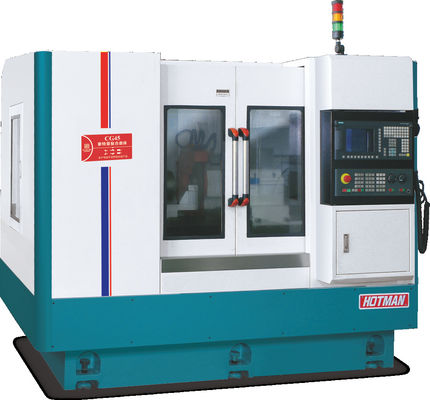

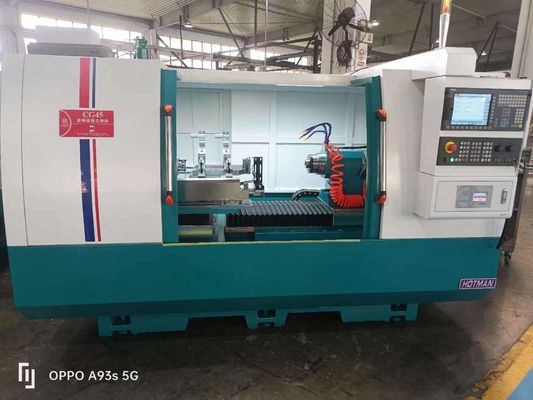

Wysokiej precyzji CNC Universal OD & ID szlifująca maszyna-CG45

Zestaw szlifujący, który może realizować zintegrowane szlifowanie okręgu wewnętrznego, stożka wewnętrznego, okręgu zewnętrznego, stożka zewnętrznego i powierzchni końcowej w jednym zaciskaniu.i istnieje wiele opcjonalnych akcesoriów do wyboru, w tym urządzenie automatycznego obracania głowicy roboczej, urządzenie automatycznego pomiaru średnicy zewnętrznej, urządzenie automatycznego pomiaru powierzchni końcowej, urządzenie filtrujące taśmą magnetyczną, kolektor mgły olejowej itp.


1.Zgromadzenie modułowe: Stworzyć nową rewolucję w szlifowaniu mieszanin.

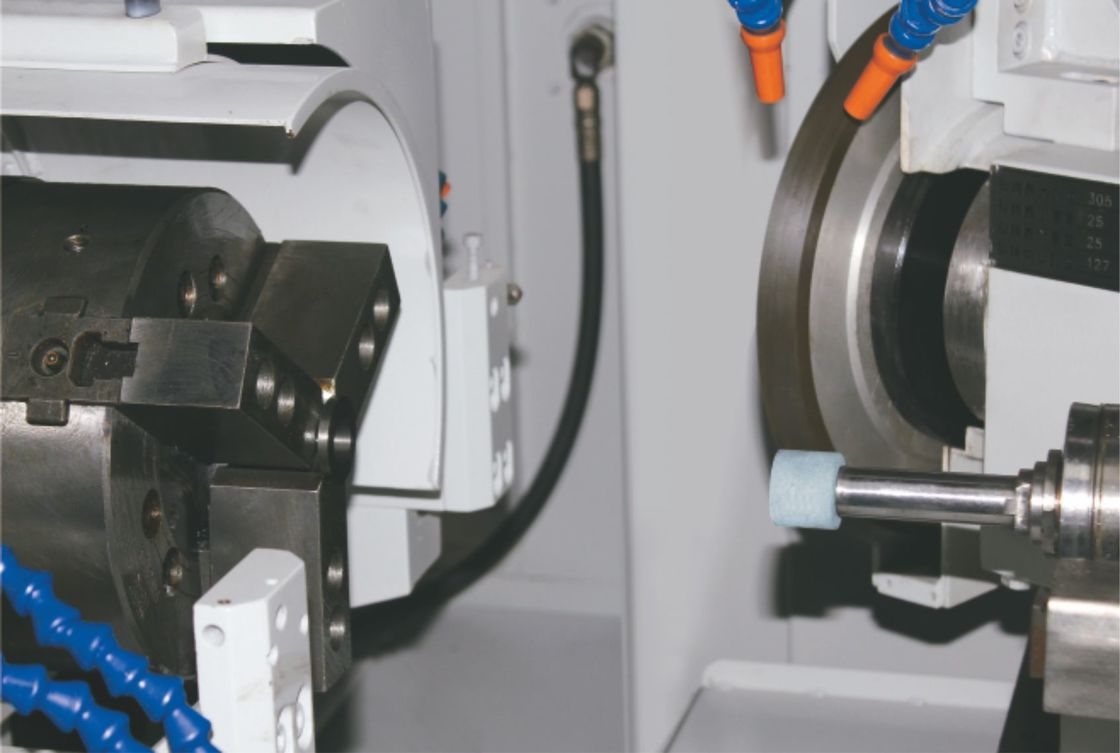

2.Może szlifować wnętrze, zewnętrzne:

Uderzenie wrotnika wewnętrznego szlifu: 0~470mm

Uderzenie wrotnika cylindrycznego szlifu: 0~365mm


3.Ograniczone cechy:

(1) Może realizować zaciskanie, uzupełnić wewnętrzny okrąg, wewnętrzny stożek, zewnętrzny okrąg, zewnętrzny stożek, składnik końcowy zintegrowane szlifowanie.

(2) Zapewniają wysokiej precyzji złożone rozwiązania szlifowania odpowiednie do obróbki małych i średnich części roboczych.

(3) W przypadku:W celu zaspokojenia potrzeb masowej produkcji przemysłowej można zainstalować automatyczny system zasilający i odbierający.

(4) Moduł szlifowania okręgu zewnętrznego i wewnętrznego może być elastycznie łączony zgodnie z zapotrzebowaniem, aby dostosować się do różnych form i procesów szlifowania.

(5).System sterowania jest przyjazny i łatwy w nauce.Skręcanie obrabiarków i nakładania koła szlifowania można szybko zaprogramować na narzędziu maszynowym.Urządzenie pomiarowe w trybie online można zainstalować.

Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.


2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4. Są opcjonalnie precyzyjny silnik DD (bezpośrednie napędzenie) i Heidenhain kręg linii, który może napędzać głowicy precyzyjnie przez system CNC.Jest to bardzo wygodne dla zewnętrznego stożka i wewnętrznego stożka szlifowania.

5Węzeł cylindryczny szlifu przyjmuje strukturę łożyska węzła FAG o wysokiej precyzji, strukturę typu rękaw, która nie wymaga oddzielnego smarowania i jest łatwa w utrzymaniu.Wyeliminuje kontakt metalu z metalem i może uzyskać niemal trwałą żywotność. Węzeł szlifowania ma charakterystykę wysokiej sztywności i wysokiej precyzji.Wewnętrzny wrot wykorzystuje szybki wrot elektryczny, aby zapobiec rezonancji silników wewnętrznych i zewnętrznych.


6. Zrealizuj szlifowanie wewnętrznego koła, szlifowanie wewnętrznego stożka, szlifowanie zewnętrznego koła i szlifowanie powierzchni końcowej w jednej maszynie.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.

Specyfikacja techniczna:
