Szczegóły Produktu:
Zapłata:
|
| Moc silnika ściernicy: | 7,5 kW | Prędkość ściernicy: | 1450 obr./min |
|---|---|---|---|
| Maks. Średnica szlifowania: | 400 mm | Max. Maks. Grinding Length Długość szlifowania: | 1000 mm |
| Całkowite wymiary: | 2200 x 1450 x 1750 mm | Zasilanie: | 380 V/50 Hz |
| Nazwa produktu: | Szlifierka walcowa CNC | Prędkość stołu: | 0,1-10m/min |
| Kąt obrotu stołu: | ±30° | Prędkość obrotu stołu: | 0,1-1,5 obr./min |
| Rodzaj: | Szlifierka cylindryczna | Waga: | 2500kg |
| Moc silnika głowicy roboczej: | 0,75 kW | Długość przedmiotu obrabianego: | 200-1000mm |
| Podróż konika: | 150 mm | Zużycie energii: | 2,2 kW |
| napięcie: | 380 V/50 Hz | Ściernica: | Diamentowe Koło |
| Silnik stołowy: | 1,5 kW | Żywotność ściernicy: | Długi |
| Tabela Napięcie silnika: | 380 V | Rozmiar tabeli: | 400 mm * 1000 mm |
| Waga brutto: | 1800kg | Średnica przedmiotu obrabianego: | 20-200 mm |
| Grubość ściernicy: | 20mm | ||

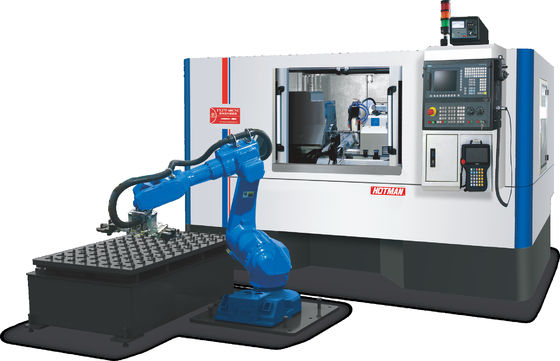

| Podkreślić: | Szlifier cylindryczny o ścisłej tolerancji,Maszyna do szlifowania cylindrycznego CNC,Robot karmiący cylindryczny szlifier |
||

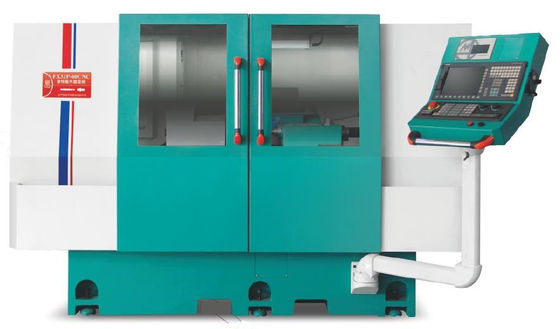

Maszyna do szlifowania cylindrycznego FX32P-60CNC
Opis urządzenia:
Karoseria i elementy są odlewane z żelaza odlewanego Milhanna FC30, który jest sztucznie normalizowany przez obróbkę cieplną, a następnie przetwarzany przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
Szynki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane za pomocą automatycznego systemu smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
Można również wybrać węzeł dynamicznego i statycznego ciśnienia o wysokiej precyzji, który ma cechy wysokiej precyzji obrotu, wysokiej sztywności dynamicznej, dobrej odporności na drgania,wysoka wydajność szlifowania i dobra jakość powierzchni szlifowaniaW przypadku specjalnego szlifowania obrabiarków prędkość koła szlifowania może być regulowana do 3500 obrotów na minutę i 60 m/s.
Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
Wyposażony w silnik serwo wysokiej wydajności Siemens, system CNC i napęd mają lepszą kompatybilność,jednocześnie z automatyczną naprawą piasku i automatyczną funkcją kompensacji, aby zapewnić stabilność i precyzję podawania i miętania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu | mm | 320 |
|
Maksymalna odległość między dwa kciuki |
mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
|
Maksymalne obciążenie między dwoma sercami ściernikowymi |
Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
|
Wielkość koła szlifowego (średnica × szerokość × otwór) |
mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
|
osi X prędkość ruchu |
m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
|
Specyfikacja palca |
MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna |
mm | 40 |
| Specyfikacja palca | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu |
m/min | 8 |
|
Minimalny zasilacz osi z |
mm | 0.001 | |
|
Maksymalny przejazd |
mm | 550 | |
|
kąt obrotu |
Stopień | + 6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego |
KW | 3.75/5.5 |
|
Silnik zasilający osi X (servo) |
KW | 2.2 | |
|
Silnik zasilający w osi Z (serwo) |
KW | 2.2 | |
|
Silnik z wrotkiem ramy głowicy |
KW | 0.75 | |
|
Silnik pompy chłodzącej |
KW | 0.75 | |
|
Silnik oleju smarowego |
KW | 0.25*2 | |
|
Silnik pompy olejowej |
KW | 0.75 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
|
Rozmiar opakowania (długość * szerokość * wysokość) |
mm | 2800*2000*2000 | |
Osoba kontaktowa: Daniel
Tel: 13790591015
