Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 200mm | Metoda chłodzenia silnika ściernicy: | chłodzenie powietrzem |
|---|---|---|---|
| Prąd silnika ściernicy: | 4A | Wydajność silnika ściernicy: | 90% |
| Częstotliwość silnika ściernicy: | 50 Hz | Żywotność silnika ściernicy: | 10000 godz |
| Poziom hałasu silnika ściernicy: | 60 dB | Moc silnika ściernicy: | 2,2 kW |
| Współczynnik mocy silnika ściernicy: | 0,8 | Poziom ochrony silnika ściernicy: | IP54 |
| Prędkość silnika ściernicy: | 1420 obr./min | Moment obrotowy silnika ściernicy: | 2,5 Nm |
| Napięcie silnika ściernicy: | 380v | Prędkość ściernicy: | 4500 obr./min |
| Model: | Szlifierka narzędziowa CNC | ||
| Podkreślić: | Maszyna do szlifowania wiertniczej CNC IP54,2Maszyna do szlifowania wiertniczej CNC o mocy 0,2 kW |
||

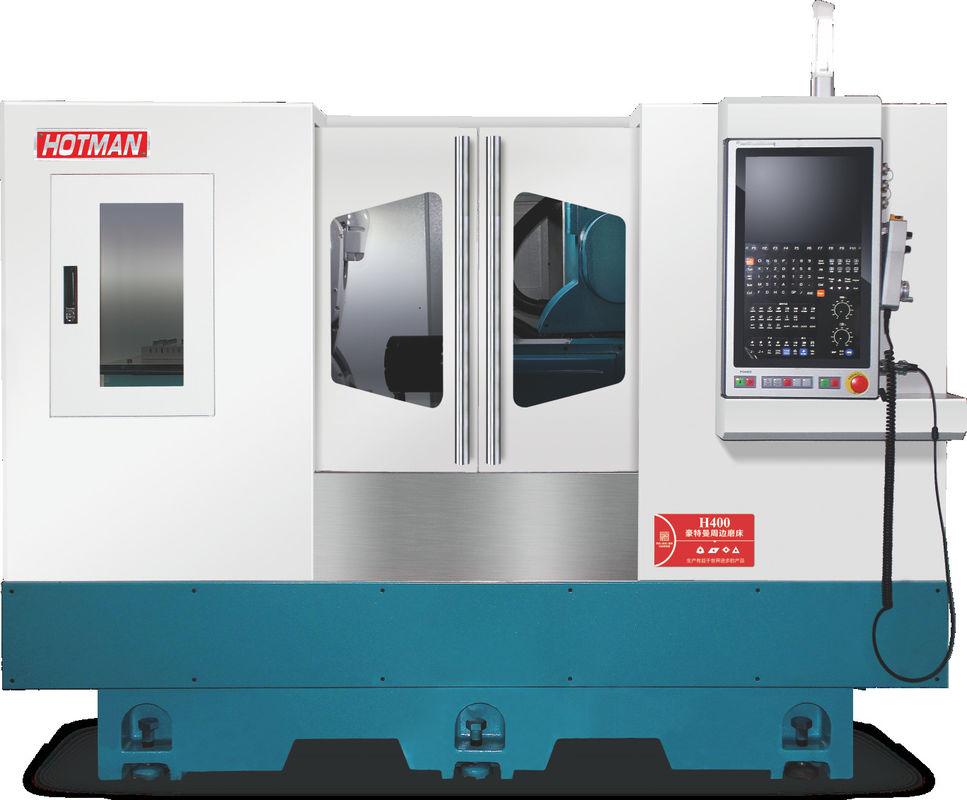

H400
Opis urządzenia:
1Charakterystyka maszyny: To urządzenie należy do czteroma osiami szlifowania, przede wszystkim odpowiednie do szlifowania rowków z twardych stopów, ceramiki i materiałów CBN oraz narzędzi do cięcia.Przyjąć zaawansowany system sterowania numerycznego, i może realizować załadunek i rozładunek przez sześcioosiowego robota, może realizować wszystkie kąt obrotu, zmniejszyć proces obrotu ostrza, jeszcze bardziej poprawić wydajność, skrócić czas szlifowania.Szlifowanie różnych standardowych i niestandardowych narzędzi można również zrealizować poprzez zmianę narzędzi.
2.Część do szlifowania i przyrząd do przyrządzenia w trybie online, urządzenie do przyrządzenia w trybie offline:
Serwo silnik Yaskawa jest używany wewnątrz do sterowania zewnętrznym okrągłym rolkiem naprawy piasku.Oszczędzanie wielu kosztów pracy i czasu produkcjiWęzeł silnikowy napędza obrót wielkiego koła szlifowego, a oś XZ napędza jego zasilacz.
3Części X i Z:
Zaawansowana technologia napędu bezpośredniego silnika liniowego zmniejsza błędy i zużycie spowodowane przez mechaniczną skrzynię biegów, dzięki pełnej informacji zwrotnej z zamkniętej pętli dostarczanej przez linijkę kratkową,aby zapewnić prędkość reakcji każdego wału i szybką pracę, aby osiągnąć wysoką precyzję i wysoką wydajność.
4Roboty wysyłają i odbierają materiały:
Wykorzystanie urządzenia do przewozu i zaciskania obrabiarki przez sześcioosiowego robota, o wysokiej wydajności produkcji i wysokiej precyzji.
System kontroluje pracę sześcioosiowego robota, czujnik laserowy wykrywa i identyfikuje przedmiot roboczy,robot przesuwa się do tacy materiału, aby podnieść przedmiot do przetworzenia do pudełka do dmuchania chipów, aby początkowo odpuścić burry i zanieczyszczenia, a wreszcie wysyła go do głowicy roboczej do pobrania i przetwarzania.
5. Łatwy w obsłudze - łatwy w obsłudze system operacyjny CNC:
Hotman & Lynuc Rhennak opracowanie najnowszej generacji przyjaznego dla użytkownika oprogramowania graficznego, ma proste i szybkie ustawienia i intuicyjnego interfejsu użytkownika,nie wymagają wprowadzania przez operatora kompleksowego kodu G i podprogramów, prosty i łatwy w nauce obsługi, dzięki czemu programowanie i ustawianie szybciej.
6Całkowite pokrycie:
Bardzo estetyczny wygląd kolorystyczny, urządzenie przyjmuje zamkniętą osłonę, znacznie zmniejsza dźwięk szlifowania sztuky roboczej, a proces produkcji mgły olejowej, gazów odpadowych i płynu ściernego,może być stosowany w oczyszczaczu mgły olejowej i systemie filtracji, łatwy w obsłudze, sprzyjający ochronie środowiska.
Cylinder automatyczne drzwi, skutecznie przeciwdziałają rozlewu oleju, aby zapobiec akumulacji zanieczyszczeń w talerzu materiału.
Automatyczne gaśnice ogniowe dla inteligentnych narzędzi maszynowych są opcjonalne i wyposażone przez klientów, znacznie poprawiając współczynnik bezpieczeństwa narzędzi maszynowych.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu | mm | 320 |
|
Maksymalna odległość między dwa kciuki |
mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 | |
