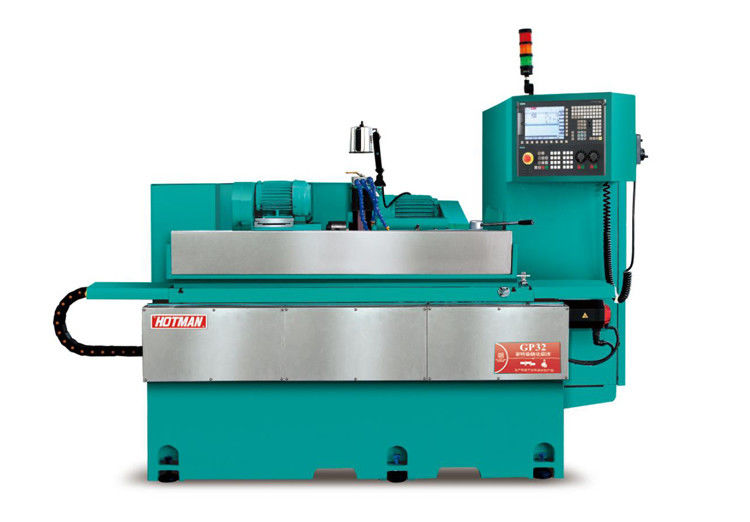

GP32 Hotman 0,75KW Odporna na zużycie praktyczna szlifowa

Szlifierka do wałków rozrządu

Opis urządzenia:

1. Korpus i komponenty są odlewane z wysokogatunkowego żeliwa Milhanna FC30, które jest sztucznie normalizowane cieplnie, a następnie poddawane naturalnemu starzeniu. Komponenty są przetwarzane przez YASDA, MITSUI SEIKI, TOSHIBA, ELB i inne światowej klasy urządzenia w procesie jednokrotnego mocowania. Precyzja wymiarowa może sięgać poziomu mikronów, aby zapewnić wysoką precyzję podstawowych komponentów urządzenia.


2. Prowadnice maszyn i precyzyjne śruby kulowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność. System chłodzenia jest oddzielony od korpusu, aby wyeliminować wibracje i zapewnić korzystne odprowadzanie ciepła.

3. Wyposażony w automatyczny system szlifowania CNC Siemens 828D oraz rozwój wtórny, dialog człowiek-maszyna, obsługa dla laika, z wieloma opcjonalnymi urządzeniami do wyboru, w tym urządzenie do szlifowania otworów wewnętrznych, automatyczne urządzenie pomiaru końcowego, automatyczne urządzenie pomiaru średnicy zewnętrznej itp.

4. System posuwu szlifowania składa się z toru V i płaskiego toru precyzyjnego ręcznego skrobania, z automatycznym systemem smarowania i precyzyjną śrubą kulową klasy C3, co pozwala na płynny ruch, doskonałą powtarzalną dokładność pozycjonowania i długą żywotność toru.

5. Standardowa konfiguracja wrzeciona ściernicy to tylna struktura łożysk czterech i dwóch. Można również wybrać precyzyjne wrzeciono ciśnieniowe dynamiczne i statyczne, które charakteryzuje się wysoką precyzją obrotu, wysoką sztywnością dynamiczną, dobrą odpornością na wibracje, wysoką wydajnością szlifowania i dobrą jakością powierzchni szlifowania. Do szlifowania specjalnych obrabianych przedmiotów można regulować prędkość ściernicy, do 3500 obr./min i 60 m/s.


6. Tylne gniazdo zostało zaprojektowane tak, aby było sztywne i wytrzymałe. Hartowany stalowy cylinder przesuwny osadzony w korpusie z żeliwa jest przeznaczony do przenoszenia rdzenia MT4. Siłę podnoszenia cylindra przesuwnego można łatwo zmienić za pomocą pokręteł regulacyjnych z tyłu. Specjalne akcesoria olejowe gniazdo tylne z pedałem ułatwiającym rozładunek części roboczych.

7. System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały interfejs operacyjny w języku chińskim, łatwy w użyciu. Wyposażony w serwomotor Siemens o wysokiej wydajności, system CNC i system napędowy urządzenia mają lepszą kompatybilność, jednocześnie z funkcją automatycznej naprawy piasku i automatycznej kompensacji, aby zapewnić stabilność i precyzję posuwu i szlifowania.

Specyfikacja techniczna:


1. Bardzo precyzyjna głowica robocza z napędem bezpośrednim:

(1)  Ruchome wrzeciono środka roboczego z wbudowanym enkoderem Renishaw.

(2)  Udźwig uchwytu 150 Nm

(3) Precyzyjne łożysko kulkowe skośne

(4)  Okrągłość≤1μm

(5)  Duży kąt obrotu

(6)  Ciecz chłodząca w środku

(7)  Napędzana przez synchroniczny silnik prądu przemiennego z magnesami trwałymi

(8)  Funkcja zatrzymania pozycjonowania

Głowica robocza o wysokiej sztywności z ruchomym środkiem roboczym jest podparta przez łożysko kulkowe skośne o wysokiej sztywności i wysokiej precyzji oraz łożysko stożkowe, co sprawia, że wrzeciono jest najbardziej stabilne i ekstremalnie sztywne.
Uchwyt stożkowy MT-4 jest używany we wrzecionie, z otworem centralnym φ24 mm, przez który może przechodzić urządzenie napinające mocujące, a także ciecz chłodząca.
Głowica robocza jest napędzana przez cyfrowy serwomotor AC Sodick, o zmiennych prędkościach. Nieregularne części mogą być szlifowane dzięki szybkiemu i precyzyjnemu pozycjonowaniu wrzeciona oraz interaktywnej osi X i osi C.

2.  Elastyczna konstrukcja głowicy roboczej:

   Głowica robocza jest zamocowana na obrotowej podstawie, z kątem obrotu od -45° do +45°.
Ciecz chłodząca jest rozprowadzana do głowicy roboczej, konika i głowicy ściernicy przez dystrybutor, aby utrzymać maszynę w stabilności termicznej w największym stopniu.
Krawędź punktu odniesienia stołu roboczego jest zaprojektowana tuż pod środkiem wrzeciona, co może uniknąć wpływu ciepła cieczy chłodzącej na stół roboczy. Głowica robocza jest wyposażona w urządzenie do unoszenia powietrznego.

3. Profesjonalne oprogramowanie CNC do szlifowania opracowane przez Hotman i Lynuc:


• Łatwe do nauczenia i łatwe w obsłudze oprogramowanie graficzne
• Szybkie ustawianie
• 10,4-calowy kolorowy monitor LCD
• Duża pojemność pamięci
• Brak dysku twardego, co jest bardziej stabilne
• Zdalne sterowanie, diagnostyka i pomoc
• Port Ethernet, RS232
• USB i karta pamięci flash
• Funkcja edycji w tle
• Hasło bezpieczeństwa
• Całkowite dostosowanie i najlepsze doświadczenie
