Szczegóły Produktu:
Zapłata:
|
| Dokładność szlifowania: | 00,005 mm | Głowica szlifierska: | 2 |
|---|---|---|---|
| Silnik głowicy szlifującej: | 0,75 kW | Prędkość głowicy szlifierskiej: | 0-3000 obr./min |
| Zakres szlifowania: | 0-100mm | Ściernica: | 150 mm |
| nazwisko: | Szlifierka CNC | Władza: | 2,2 kW |
| Zdolność przetwarzania: | 100szt./min | Precyzja przetwarzania: | 00,005 mm |
| Zakres przetwarzania: | 0-100mm | Prędkość: | 3000 obr./min |
| Rodzaj: | maszyna do mielenia | napięcie: | 220 V |
| Waga: | 150 KG | ||
| Podkreślić: | Bezśrodkowa szlifierka CNC,Maszyna do szlifowania CNC 1350 obr./min,Wielofunkcyjne maszyny do szlifowania bez centrum |
||

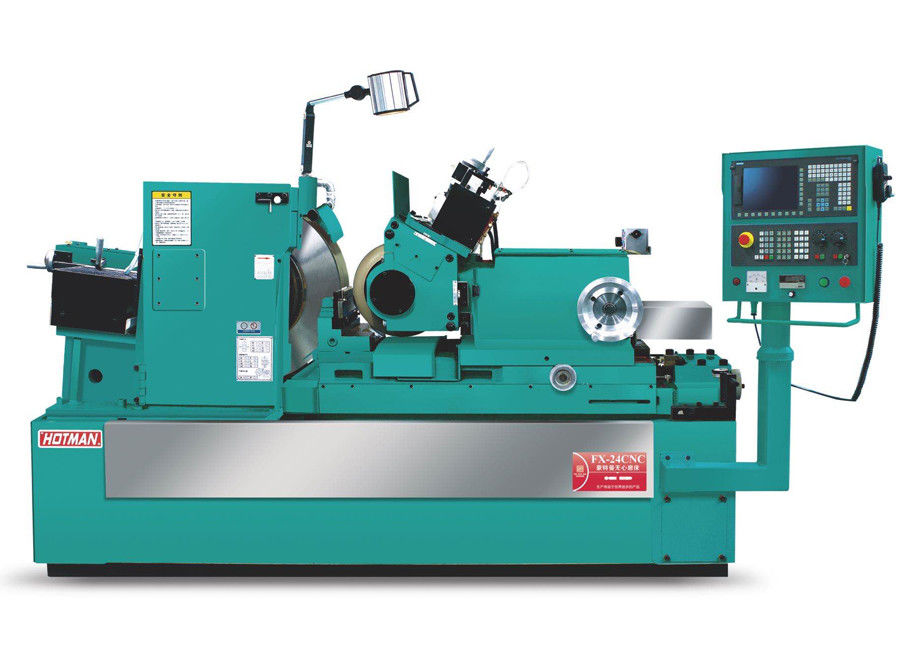

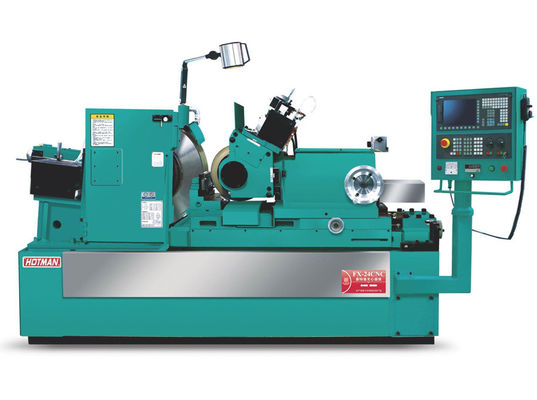

Maszyna do szlifowania bez centrum FX-24CNC-3
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Parametry techniczne:
| Projekt | Jednostka | Model:FX-24CNC-3 |
|
Zakres obróbki modeli standardowych (średnica) |
mm | Φ 1-80 |
|
Wielkość koła szlifującego (OD * W * OD) |
mm | Φ610*(205-400) *Φ304.8 |
|
Rozmiar koła do regulacji (OD * W * OD) |
mm | Φ330*(205-400) *Φ203.2 |
| Prędkość koła szlifującego | RPM | 1350 |
| Ustawienie prędkości koła | RPM | 0-250 |
|
Koło szlifuje silnik |
KW | 30 |
|
Silnik serwomocyny do regulacji kół |
KW | 3 |
| Silnik serwo zasilający | KW | 3.75 |
|
Serwomotor naprawczy piasku |
KW | 1.5 kW/0.8 kW |
|
Pompa hydrauliczna napędza silnik |
KW | 0.75 |
|
Pompa chłodząca napędza silnik |
KW | 0.75 |
|
Koło ręczne do regulacji koła |
mm | 30,5/ RPM 0,05/ skalę |
|
Koło regulacyjne koło ręczne do dopasowywania |
mm | 0.1/RPM 0.001/SCALE |
|
Koło ręczne do podawania na stole roboczym |
mm | Minimalna masę ustawiona serwo zasilacza wynosi 0,0005 mm |
|
Koło ręczne do mikroregulacji stołu roboczego |
mm | 00,2/ skrót 0,001/ skala |
| Odrobina koła ręcznego podawania | mm | 2 mm/krótko 0,01 mm/skala |
| Ustawić kąt nachylenia koła | Stopień | +5° ∼-3° |
|
Ustawić kąt obrotu |
Stopień | ± 5° |
|
Rozmiar maszyny (długość * szerokość * wysokość) |
mm | 3200 × 2710 × 3100 |
| Masę mechaniczną | KG | 6500 |
| Waga opakowania | KG | 7000 |
