Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 200-400mm | Moc silnika ściernicy: | 7,5 kW |
|---|---|---|---|
| Prędkość ściernicy: | 1450 obr./min | Maks. Średnica szlifowania: | 400 mm |
| Max. Maks. Grinding Length Długość szlifowania: | 1000 mm | Całkowite wymiary: | 1700×1400×1700 mm |
| Zasilanie: | 380 V/50 Hz | Nazwa produktu: | Szlifierka cylindryczna |
| Prędkość stołu: | 0,1-10m/min | Kąt obrotu stołu: | ±30° |
| Prędkość obrotu stołu: | 0,1-1,5 obr./min | Rodzaj: | maszyna do mielenia |
| Waga: | 2500kg | Moc silnika głowicy roboczej: | 2,2 kW |
| Podkreślić: | 7Maszyna do szlifowania cylindrycznego o mocy 0,5 kW,Maszyna do szlifowania cylindrycznego 0 |
||

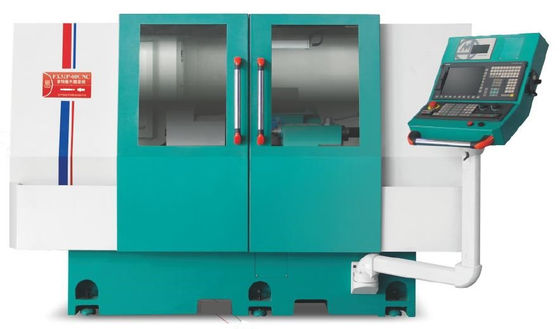

Maszyna do szlifowania cylindrycznego FX32P-60CNC
Opis urządzenia:

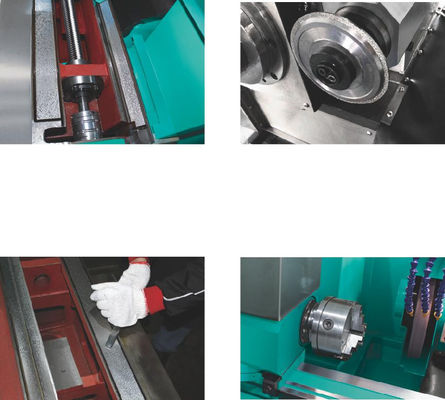

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu | mm | 320 |
|
Maksymalna odległość między dwa kciuki |
mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
|
Maksymalne obciążenie między dwoma sercami ściernikowymi |
Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
|
Wielkość koła szlifowego (średnica × szerokość × otwór) |
mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
|
osi X prędkość ruchu |
m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
|
Specyfikacja palca |
MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna |
mm | 40 |
| Specyfikacja palca | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu |
m/min | 8 |
|
Minimalny zasilacz osi z |
mm | 0.001 | |
|
Maksymalny przejazd |
mm | 550 | |
|
kąt obrotu |
Stopień | + 6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego |
KW | 3.75/5.5 |
|
Silnik zasilający osi X (servo) |
KW | 2.2 | |
|
Silnik zasilający w osi Z (serwo) |
KW | 2.2 | |
|
Silnik z wrotkiem ramy głowicy |
KW | 0.75 | |
|
Silnik pompy chłodzącej |
KW | 0.75 | |
|
Silnik oleju smarowego |
KW | 0.25*2 | |
|
Silnik pompy olejowej |
KW | 0.75 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
|
Rozmiar opakowania (długość * szerokość * wysokość) |
mm | 2800*2000*2000 | |
