Szczegóły Produktu:
Zapłata:
|
| Ściernica: | Diament/CBN | Średnica ściernicy: | 100-200 mm |
|---|---|---|---|
| Metoda chłodzenia silnika ściernicy: | chłodzenie powietrzem | Wydajność silnika ściernicy: | ≥90% |
| Częstotliwość silnika ściernicy: | 50/60HZ | Poziom izolacji silnika ściernicy: | klasa F |
| Żywotność silnika ściernicy: | ≥10000 godz | Hałas silnika ściernicy: | ≤70 dB |
| Moc silnika ściernicy: | 2,2-4kW | Poziom ochrony silnika ściernicy: | IP54 |
| Prędkość silnika ściernicy: | 3000-6000 obr./min | Napięcie silnika ściernicy: | 380v |
| Temperatura pracy silnika ściernicy: | ≤40 ℃ | Prędkość ściernicy: | 3000-6000 obr./min |
| Nazwa produktu: | Szlifierka narzędziowa CNC | ||
| Podkreślić: | Maszyna do szlifowania narzędzi CNC przeciw korozji,Maszyna do szlifowania narzędzi CNC 50HZ,Szlifier CNC 60 Hz |
||

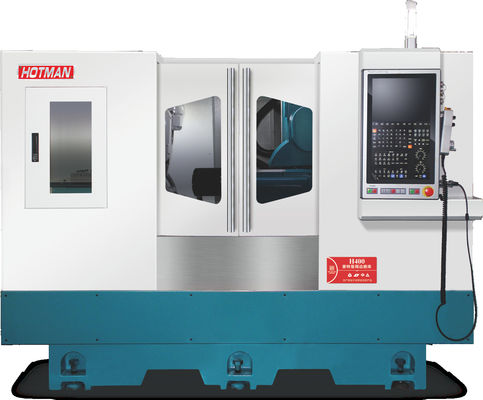

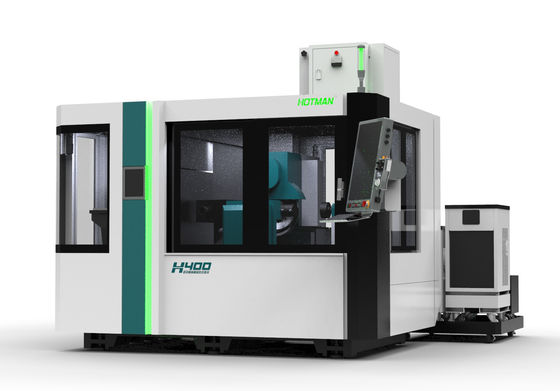

Wstawka do szlifierki H400
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
1.Specjalne do szlifowania narzędzi stopu twardego/ceramiki/CBN:
2Specyfikacja techniczna:
| Projekt | Jednostka | Model:H400 |
| Oś C | ||
| Udar mózgu | Stopień | ∞ |
| Maksymalna prędkość | obroty / min | 120 |
| Dokładność pozycjonowania | Arcsec | 7 |
| Dokładność wielokrotnego pozycjonowania | Arcsec | 2 |
| Oś X | ||
| Udar mózgu | mm | 150 |
| Szybkość podawania | mm/min | 10000 mm/min |
| Ograniczenie szybkości podawania | mm/min | 0~3600 mm |
| Dokładność pozycjonowania | mm | 0.005 |
| Dokładność wielokrotnego pozycjonowania | mm | 0.002 |
| Oś Z | ||
| Udar mózgu | mm | 600 |
| Szybkość podawania | mm/min | 10000 mm/min |
| Ograniczenie szybkości podawania | mm/min | 0~3000 |
| Dokładność pozycjonowania | mm | 0.01 |
| Dokładność wielokrotnego pozycjonowania | mm | 0.005 |
| Oś B | ||
| Udar mózgu | Stopień | -90°~+90° |
| Maksymalna prędkość | obroty / min | 120 |
| Dokładność pozycjonowania | Arcsec | 7 |
| Dokładność wielokrotnego pozycjonowania | Arcsec | 2 |
| Parametry wału koła piaskowego | ||
| Średnica koła szlifującego | mm | 400 |
| Prędkość obrotowa | obroty / min | 1850~2500 |
| Władza | Kw | 10 |
| Komodnik bezprzewodowy | ||
| Średnica koła szlifującego | mm | 150 |
| Maksymalna prędkość | obroty / min | 8000 |
| Władza | KW | 1.0 |
| Wyroby z tworzyw sztucznych | ||
| Średnica koła szlifującego | mm | 150 |
| Maksymalna prędkość | obroty / min | 8000 |
| Udar mózgu | mm | 0~45 |
| Wskaźnik podaży obróbki | mm/min | 0.02 |
| Moc wiatru piaskowego | Kw | 1.0 |
|
Parametry przetwarzania (specyfikacje produktu: inne specyfikacje muszą zastąpić narzędzia) |
||
| Maksymalna grubość | mm | 16 |
| Maksymalna średnica obrotu | mm | φ50 |
| C-osiowe zaciskanie narzędziowe (w zależności od produktu może być zwiększone) | ||
| Pojemność zainstalowana | ||
| Całkowita moc | KW | 25 |
| Wielkość (długość * szerokość * wysokość) | mm | 3400*3600*1900 |
|
Rozmiar urządzenia filtrującego chłodzącego olejem (nieobowiązkowe) |
mm | 1800*1200*1500 |
| Masa netto maszyny | kg | 7500 |
