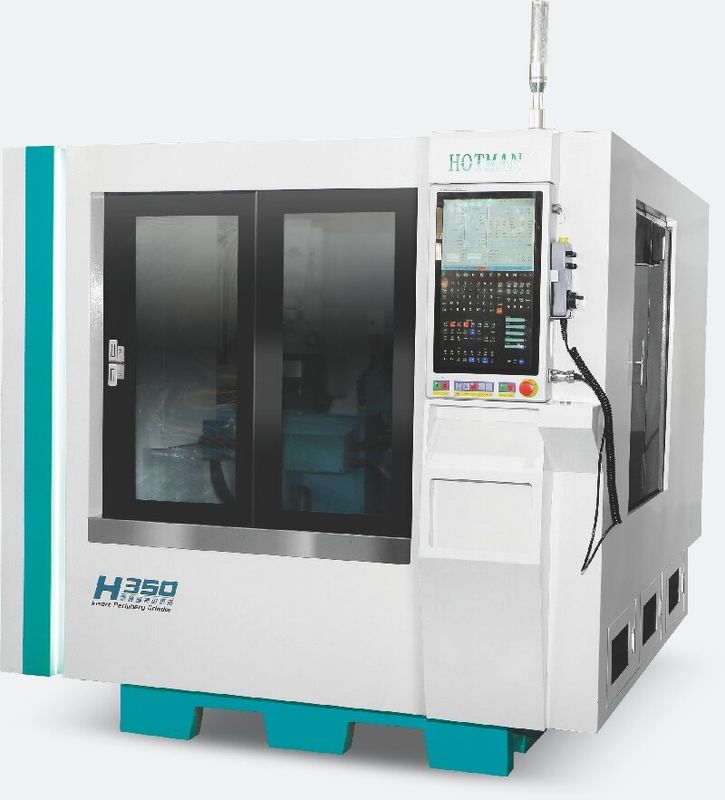

H350 Hotman 1,5KW-3KW maszyna do szlifowania narzędzi CNC wielofunkcyjna 3000mm/min

Wstawka do szlifierki H350

Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.


2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.


6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.

Specyfikacja techniczna:


1- Przystosowuje się do wielu kształtów:
Specjalne dla stopów twardych/ceramiki/CBN Szlifowanie ostrzy z równych materiałów

 Układ osi X: 100 mm

 Uderzenie w osi Z: 120 mm

2.Urządzenie do obróbki piasku w trybie online: podczas szlifowania można obrobić szlifowanie, elektryczny wrot napędza szlifowanie, aby automatycznie naprawić piasek,i serwo śruby napędza do przodu i do tyłu.

3.Off-line urządzenie do obróbki: może realizować naprawę piasku końcowego, silnikowane napęd węglowy, a maksymalna prędkość wynosi 8000 obrotów na minutę.

4Koło szlifowe: granularność materiału powinna być zmieniana zgodnie z różnymi wymaganiami dotyczącymi obrabialnika.moc wynosi 10 kW, a moment obrotowy 52 Nm.


5.DD silnik napędza wrotnik do obrotu i sterowania 360° obrotowym przedmiotu do obróbki.

6.Typu cylindrowego" czujnik kontaktowy Keenes bez urządzenia napędowego zapewnia wykrywanie online; Aby osiągnąć ten sam poziom ultra wysokiej precyzji, precyzja 3μm, rozdzielczość 0,5μm.Może stabilnie wykonywać pomiary wysokiej precyzji, i wykryć dopuszczalność przed szlifowaniem surowego różnych kształtów produktów; po szlifowaniu wielkość i kompensacja podstawy;Podana jest funkcja obliczania różnicy grubości i różnicy wysokości różnych ostrzy.
