Zaawansowany proces szlifowania dla różnych kształtów ostrza z maszyną szlifowania narzędzi CNC

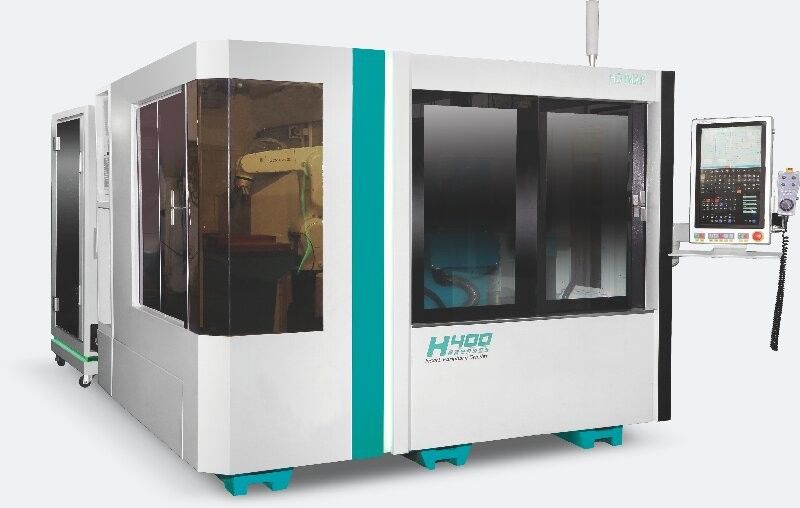

Wstawka do szlifierki H400

1- Przystosowuje się do wielu kształtów:

Specjalna do szlifowania tarczy z równych materiałów z twardych stopów/ceramiki/CBN.

2.Przystosowane do procesu szlifowania ostrzy o różnych kształtach:

(1) (b)Sprzęt ten należy do czteromiasowego ośrodka szlifowania, który może w pełni przetwarzać obwód, ujemny kąt rozkładu, kąt tyłu i kąt R wymiennego ostrza.

(2) W przypadku:Ładowanie i rozładunek mogą być realizowane przez sześcioosiowego robota, który może realizować rotację pod każdym kątem, zmniejszyć proces obrotu ostrza,dalsza poprawa wydajności i skrócenie czasu szlifowaniaAutomatyczne zaciskanie, automatyczne wykrywanie, automatyczne środki czyszczące, automatyczne zaciskanie szlifierki...

(3) W przypadku:Funkcja wykrywania może automatycznie ponownie tłuc wadliwe produkty i automatycznie naprawiać następny element.

(4) W przypadku:Niezależnie opracowane oprogramowanie do symulacji obróbki może skutecznie zapobiegać nieprawidłowej pracy lub kolizji.

(5).Zmianą narzędzia można szlifować różne standardowe i niestandardowe narzędzia do cięcia.

Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.

2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.

6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
