Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
1. Parametry techniczne:
| Projekt |
Jednostka |

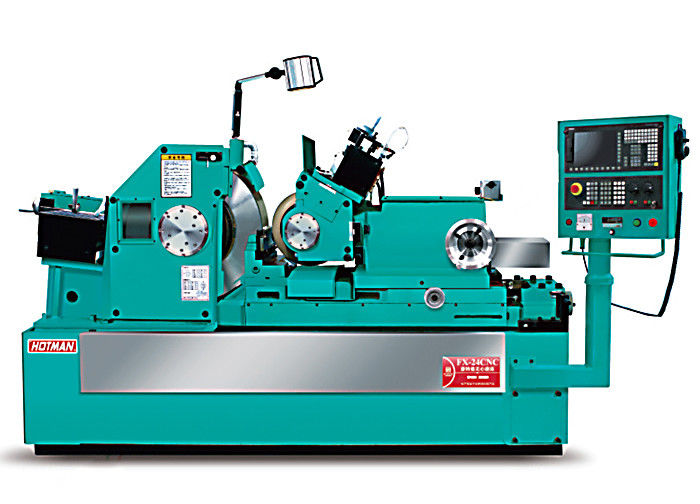

Model:FX-24CNC-3 |
|
Zakres obróbki modeli standardowych (średnica)
|
mm |
Φ 1-80 |
|
Wielkość koła szlifującego (OD * W * OD)
|
mm |
Φ610*(205-400) *Φ304.8 |
|
Rozmiar koła do regulacji (OD * W * OD)
|
mm |
Φ330*(205-400) *Φ203.2 |
| Prędkość koła szlifującego |
RPM |
1350 |
| Ustawienie prędkości koła |
RPM |
0-250 |
|
Koło szlifuje silnik
|
KW |
30 |
|
Silnik serwomocyny do regulacji kół
|
KW |
3 |
| Silnik serwo zasilający |
KW |
3.75 |
|
Serwomotor naprawczy piasku
|
KW |
1.5 kW/0.8 kW |
|
Pompa hydrauliczna napędza silnik
|
KW |
0.75 |
|
Pompa chłodząca napędza silnik
|
KW |
0.75 |
|
Koło ręczne do regulacji koła
|
mm |
30,5/ RPM 0,05/ skalę |
|
Koło regulacyjne koło ręczne do dopasowywania
|
mm |
0.1/RPM 0,001/skala |
|
Koło ręczne do podawania na stole roboczym
|
mm |
Minimalna ilość serwo zasilacza wynosi 0,0005 mm |
|
Koło ręczne do mikroregulacji stołu roboczego
|
mm |
0.2/RPM 0,001/skala |
| Odrobina koła ręcznego podawania |
mm |
2 mm/RPM0,01 mm/skala |
| Ustawić kąt nachylenia koła |
stopień |
+5° ∼-3° |
|
Ustawić kąt obrotu
|
stopień |
± 5° |
|
Rozmiar maszyny (długość * szerokość * wysokość)
|
mm |
3200 × 2710 × 3100 |
| Masę mechaniczną |
KG |
6500 |
| Waga opakowania |
KG |
7000 |
