Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HOTMAN
Orzecznictwo: CE
Numer modelu: CG15
Zapłata:
Minimalne zamówienie: 1
Cena: RMB1/SET
Szczegóły pakowania: Książka drewniana
Czas dostawy: 60 DNI
Zasady płatności: T/T
Możliwość Supply: 30
Szczegółowy opis produktu
Silnik ściernicy: 7,5 kW Rozmiar ściernicy: 400 mm
Prędkość ściernicy: 2800 obr./min Max. Maks. Grinding Height Wysokość szlifowania: 500 mm
Max. Maks. Grinding Length Długość szlifowania: 1000 mm Maks. Szerokość szlifowania: 400 mm
Maks. Obciążenie stołu: 500 KG Wymiar ogólny: 2700 mm x 2000 mm x 2000 mm
Zasilanie: 380 V/50 Hz Kanał tabeli: 0,1-3 mm/min
Silnik stołowy: 2KW Rozmiar tabeli: 400 mm x 1000 mm
Prędkość stołu: 2-25 m/min Waga: 3000 kg
Zasilanie głowicy koła: 0,1-3 mm/min
Podkreślić:

Maszyna do szlifowania uniwersalnego 380 V

,

Maszyna do szlifowania 50 Hz

,

Maszyna do szlifowania uniwersalnej odporna na korozję

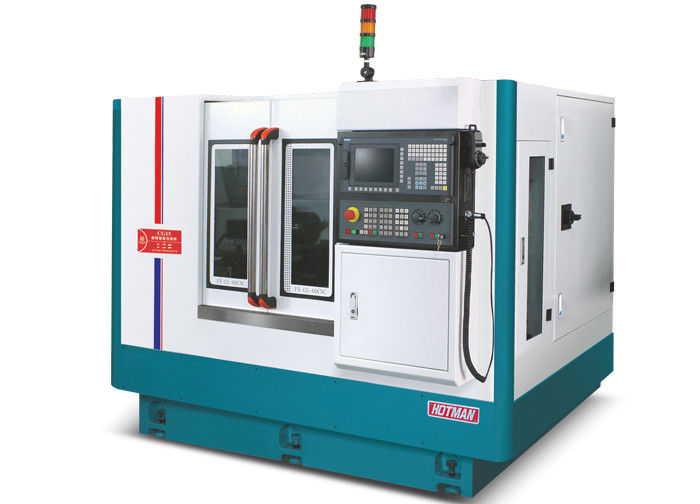

Odporność na korozję Wysokiej precyzji CNC Universal Grinding Machine

1Pierwsza mała chińska maszyna do szlifowania
2.Narzędzie do przetwarzania małych komponentów:
Dostępne są różne metody zaciskania:
● Trzy zaciski szczęki
●Zapinanie typu kollet

Przemysł zastosowań:
●Przemysł kolczasty
●Przemysł biegów
●Przewodnik, części lokomotywy parowej/pary
●Wykrycie hydrauliczne/pneumatyczne wału napędowego
●Części obróbki
●Instrument medyczny

3.CG15:

Średnica obróbki do zaciskaniaØ3~200 mm
Może utrzymać najdłuższy element obróbki100 mm
Zakres przetwarzaniaØ6~80 mm ((wewnętrzna dziura)

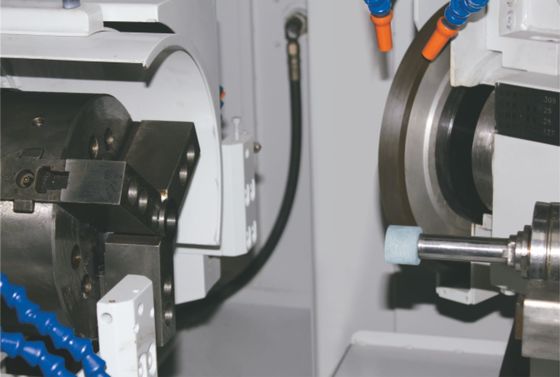

Węzeł koła szlifującego z wewnętrznym otworem,10,000/50,000 obr./min opcjonalnie

Nadmiar 15:


Średnica obróbki do zaciskaniaØ200 mm
Może utrzymać najdłuższy element obróbki150 mm
Zakres przetwarzaniaØ6~100 mm (średnica zewnętrzna)



Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.


2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialogu człowiek-maszyna, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.


6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensowania, aby zapewnić stabilność i precyzję podawania i szlifowania.

Specyfikacja techniczna:


ProjektJednostkaModel:FX32P-60CNC






Pojemność przetwórcza



Maksymalna średnica obrotowa stołumm320

Maksymalna odległość między
dwa kciuki

mm600
Maksymalna średnica szlifowaniamm320
Maksymalne obciążenie między dwoma sercami ściernikowymiKg (b)60 ((praca na górze)/20 (tylko pracownik)
Wielkość koła szlifowego (średnica × szerokość × otwór)mm455 × 38 ((32-50) × 127
Prędkość koła szlifującegoobroty / min1650
Maksymalna prędkość liniowa koła szlifowegom/s40 ((szybkie koło szlifowe do 65)
 Oczyszczanie szlifowaniammTyp automatyczny


Głowa szlifierki

Kąt podawaniaStopień90
Prędkość napędumm250
osi X prędkość ruchum/min6
Minimalny zasilacz osi Xmm0.001



Ramy głowy

Prędkość spindalaobroty / min50 do 500
Formularz wrzeciona Pozostałe urządzenia i urządzenia
Specyfikacja palca MT-4



Siedzenie tylne

Automatyczna odległość teleskopicznamm40
Specyfikacja palca MT-4



stolik roboczy

Oś Z prędkość ruchum/min8
Minimalny zasilacz osi zmm0.001
Maksymalny przejazdmm550
kąt obrotuStopień+ 6/-9


Silnik

Silnik z węzłem koła szlifowegoKW3.75/5.5
Silnik zasilający osi X (servo)KW2.2
Silnik zasilający w osi Z (serwo)KW2.2
Silnik z wrotkiem ramy głowicyKW0.75
Silnik pompy chłodzącejKW0.75
Silnik oleju smarowegoKW0.25*2
Silnik pompy olejowejKW0.75


Pozostałe

Masa netto maszynyKilogramowo3300
Masa maszynyKilogramowo3500
Rozmiar opakowania (długość * szerokość * wysokość)mm2800*2000*2000
