Przemysłowa szlifująca CNC Uniwersalna wielofunkcyjna Praktyczna CG45

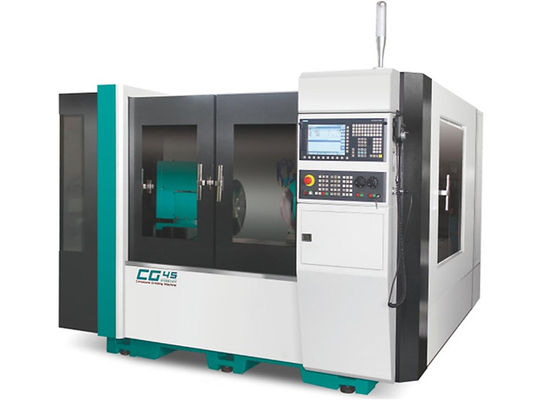

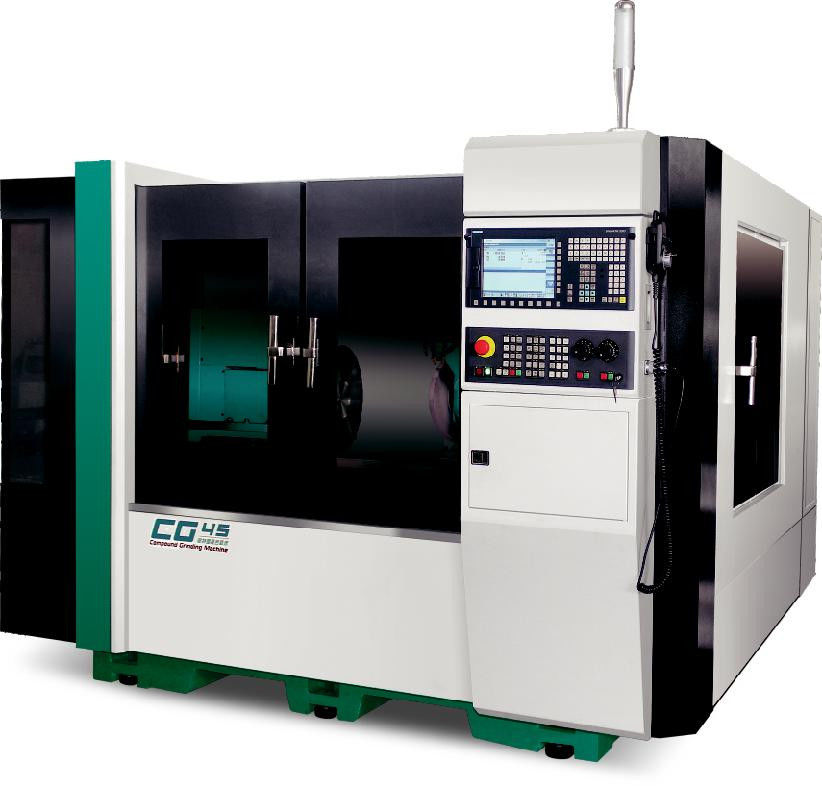

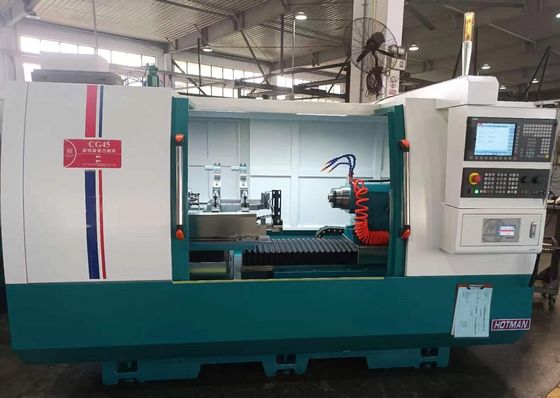

Wysokiej precyzji CNC Uniwersalna szlifująca maszyna CG45

1.Zgromadzenie modułowe: Stworzyć nową rewolucję w szlifowaniu mieszanin.

2.Może szlifować wnętrze, zewnętrzne:

Uderzenie wrotnika wewnętrznego szlifu: 0~470mm

Uderzenie wrotnika cylindrycznego szlifu: 0~365mm

3.Ograniczone cechy:

(1) Może realizować zaciskanie, uzupełnić wewnętrzny okrąg, wewnętrzny stożek, zewnętrzny okrąg, zewnętrzny stożek, składnik końcowy zintegrowane szlifowanie.

(2) Zapewniają wysokiej precyzji złożone rozwiązania szlifowania odpowiednie do obróbki małych i średnich części roboczych.

(3) W przypadku:W celu zaspokojenia potrzeb masowej produkcji przemysłowej można zainstalować automatyczny system zasilający i odbierający.

(4) Moduł szlifowania okręgu zewnętrznego i wewnętrznego może być elastycznie łączony zgodnie z zapotrzebowaniem, aby dostosować się do różnych form i procesów szlifowania.

(5).System sterowania jest przyjazny i łatwy w nauce.Skręcanie obrabiarków i nakładania koła szlifowania można szybko zaprogramować na narzędziu maszynowym.Urządzenie pomiarowe w trybie online można zainstalować.

Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.

2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.

6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.

Specyfikacja techniczna:
