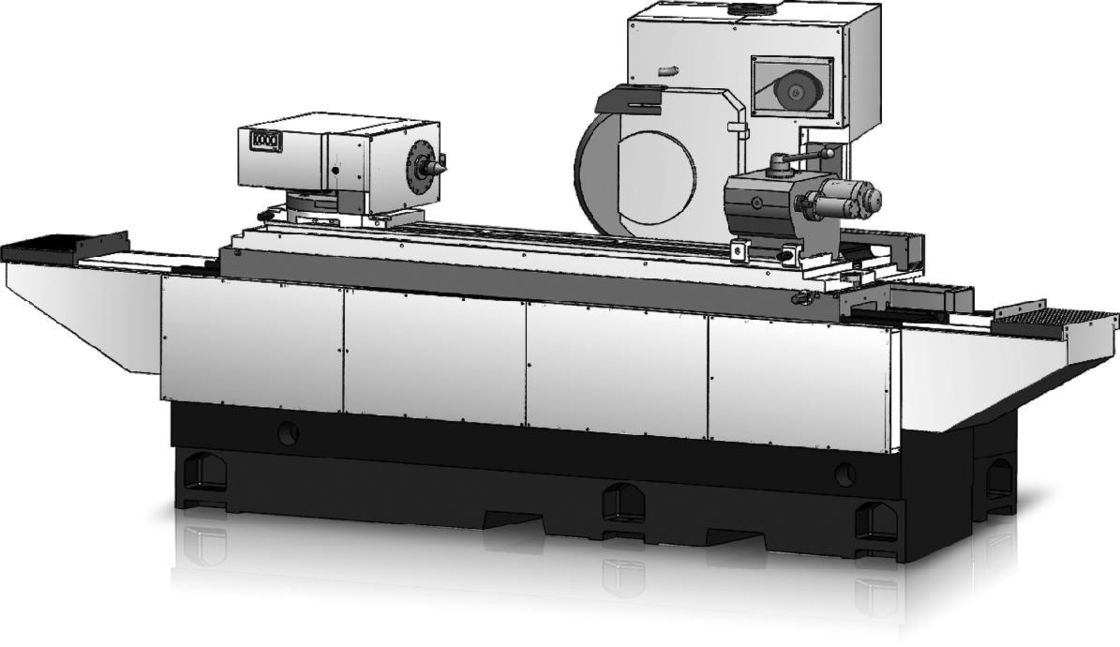

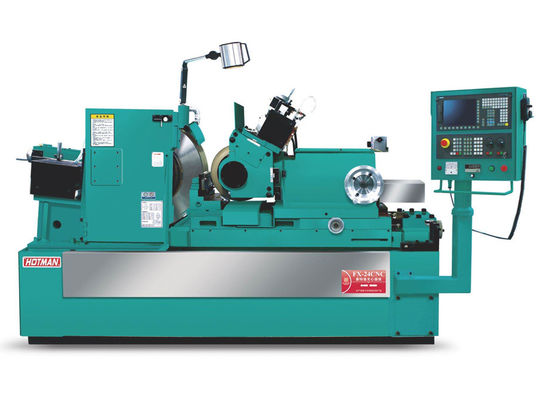

Stabilny uniwersalny szlifier CNC, w pełni automatyczna maszyna do szlifowania cylindrycznego FX27-60CNC

Stabilny uniwersalny szlifier CNC, w pełni automatyczna maszyna do szlifowania cylindrycznego FX27-60CNC

Specyfikacja techniczna:




Nowa koncepcja projektowa, niskie koszty i prosta obsługa:

Struktura ramy, wykorzystująca wysokiej jakości żelazo lite (FC30), niski środek ciężkości, najnowsza końcowa analiza komputerowa, sztywność

konstrukcja jest większa niż 108N/m, najniższa naturalna częstotliwość konstrukcja jest większa niż 150HZ.

odporne na wstrząsy i absorbujące wstrząsy, zapewniające wysoką sztywność i maksymalną wydajność tłumiącą, wydłużając w ten sposób żywotność maszyny.

Zmieszczenie łóżka i tryb karmienia:


1Przesunięcie stołu w lewo i w prawo oraz podanie głowicy szlifu są wykonywane ręcznie.

2Przesunięcie łóżka jest napędzane przez ciśnienie oleju, a głowica szlifowania jest obsługiwana ręcznie.

3Łóżko jest napędzane przez ciśnienie oleju, głowica szlifu jest przesyłana i odsyłana wzdłużnie, a podawanie jest sterowane ręcznie.

4Przesunięcie łóżka jest napędzane przez ciśnienie oleju, głowicę szlifującego wzdłużne szybkie podawanie i szybki powrót, automatyczne działanie podawania.

5Dodaj automatyczne urządzenie pomiarowe.


Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.

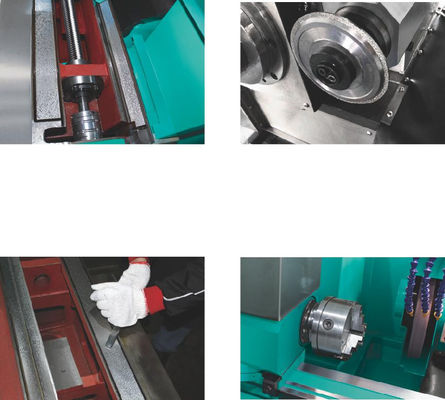

2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.


6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
