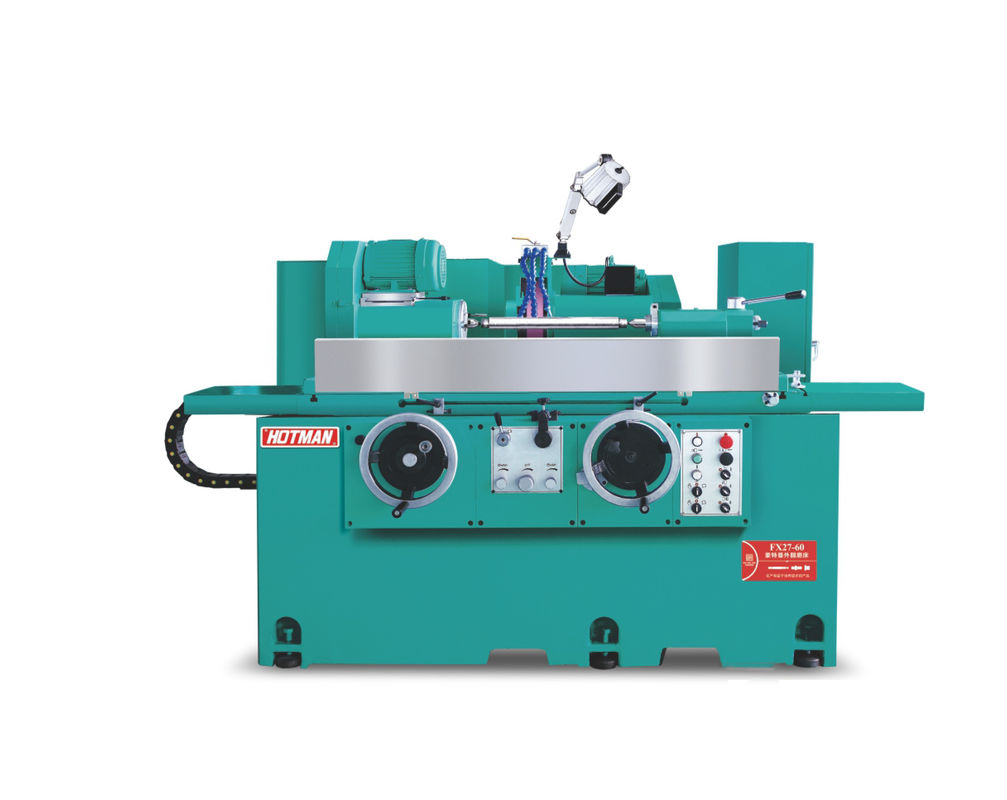

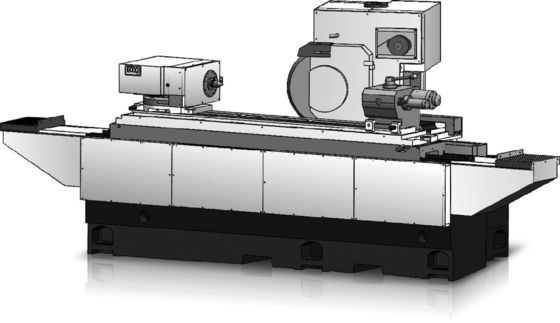

Półautomatyczna zewnętrzna maszyna do szlifowania cylindrycznego z urządzeniem pomiarowym diametrowym FX27-60

Formularz szlifowania cylindrycznego szlifierki

Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.

2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.

6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensowania, aby zapewnić stabilność i precyzję podawania i szlifowania.

Specyfikacja techniczna:

A. Prosta w szlifowaniu:

Mała produkcja, automatyczne podawanie bez zegarka iskry, można uzyskać dobrą masową produkcję masową, dodać automatyczne urządzenie pomiarowe zewnętrznego średnicy (specjalne akcesoria),może zapewnić najlepszą wydajność i efekt szlifowania (modele CNC).

B. Szlifowanie poprzeczne:

Automatyczne, przerywane podawanie i hydraulicznie napędzany stół umożliwiają najbardziej efektywne przekrojowe szlifowanie obiektu pracy.

C. Szlifowanie końcowe:

Zdejmij obrotową osłonę głowicy węzła roboczego i zastąp ją trzema lub czterema szponami.i ustawić go w pozycji 90° do szlifowania końcówek.

D. Szlifowanie:

Jeżeli średnica zewnętrzna obiektu roboczego i jego ramię są szlifowane jednocześnie,obiekt roboczy jest podtrzymywany przez dwa górne centrum, a szlifier jest ponownie zamontowany po prawej stronie głowicy szlifierki i obraca się pod kątem do szlifowania.

E. Szlifowanie pochyłe:

Obiekt roboczy może być podtrzymywany za pomocą koła lub dwóch górnych środków, a stół i głowica szlifierki można łatwo obracać i regulować.

F. Szlifowanie średnicy wewnętrznej:

Dołączone urządzenia do szlifowania o średnicy wewnętrznej (akcesoria specjalne) Dołączone urządzenia do szlifowania o średnicy wewnętrznej mogą być szlifowane, pod warunkiem że węzeł szlifowania o średnicy wewnętrznej jest wyciągnięty i zamocowany w pozycji szlifowania.

Urządzenie do szlifowania wewnętrznych otworów (nieobowiązkowe):

Prędkość obrotowa Zakres średnicy wewnętrznej Maksymalna głębokość

20,000 obroty na minutę Φ25~45mm 100mm

30,000 obr./min Φ 12~25mm 60mm
