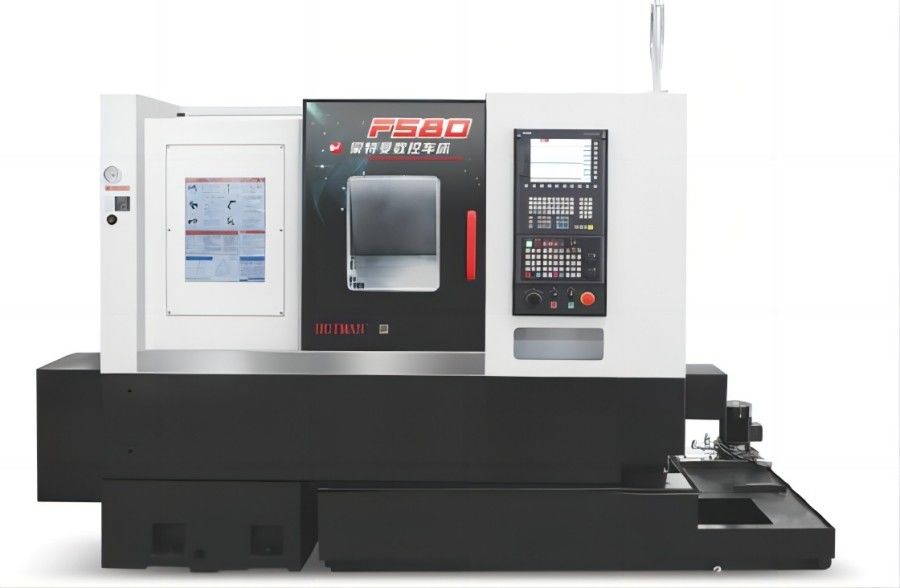

Precyzyjna obróbka CNC F580
1Ciężkie cięcie: szpinel o wysokiej sztywności i wieża narzędzia
2.F580A z serwoprogramowalnym tylnym siedzeniem
● łożysk wrzutowy przyjmuje importowane, prepresowane, precyzyjne łożyska kulkowe, dzięki czemu łożysk ma wysoką sztywność i precyzję.
●Zintegrowana wieża z precyzyjnym indeksowaniem,wieża cięcia i przesuwane odlewy siodła są wzmocnione w celu zwiększenia wzoru zakłóceń podczas obróbki obwód i promień obrotowy wieży narzędzia.Dalsze zwiększenie wydajności cięcia.
● Rozszerzenie szyny kierowniczej narzędzia maszynowego, zwiększenie średnicy śruby ołowiowej, dalsza poprawa sztywności cięcia narzędzia maszynowego, bardziej sprzyjająca obróbce cięcia ciężkiego.
● Serwoprogramowalne siedzenie tylne, standardowe z aktywnym środkiem (opcjonalnie wbudowany rękaw obrotowy).
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC |
Pojemność przetwórcza | Maksymalna średnica obrotowa stołu | mm | 320 |
Maksymalna odległość między
dwa kciuki | mm | 600 |
| Maksymalna średnica szlifowania | mm | 320 |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 |
| Prędkość koła szlifującego | obroty / min | 1650 |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) |
| | Oczyszczanie szlifowania | mm | Typ automatyczny |
Głowa szlifierki | Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 |
| osi X prędkość ruchu | m/min | 6 |
| Minimalny zasilacz osi X | mm | 0.001 |
Ramy głowy | Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | | Pozostałe urządzenia i urządzenia |
| Specyfikacja palca | | MT-4 |
Siedzenie tylne | Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | | MT-4 |
stolik roboczy | Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 |
| Maksymalny przejazd | mm | 550 |
| kąt obrotu | Stopień | + 6/-9 |
Silnik | Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 |
| Silnik pompy chłodzącej | KW | 0.75 |
| Silnik oleju smarowego | KW | 0.25*2 |
| Silnik pompy olejowej | KW | 0.75 |
Pozostałe | Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 |
F580M z serwoprogramowalnym siedzeniem ogonowym/wieżą cięcia mocy
● Interfejs posiadacza narzędzia elektrycznego BMT55, umożliwiający obróbkę kompozytową obrabialną.
● Węzeł z wysoką prędkością, wysoką precyzją wbudowany węzeł silnikowy, anuluje pośredni mechanizm transmisji, zmniejsza wibracje i zmiany termiczne podczas pracy z dużą prędkością,zapewnienie dokładności obróbki i doskonałej chropowości powierzchni.
●Rezerwowane automatyczne interfejs instalacji, szybkie i łatwe rozszerzenie na automatyczną linię produkcyjną.
● Całkowicie zamknięta ochrona, może być wyposażona w system wody pod wysokim ciśnieniem o masie 70 kg.
● Serwoprogramowalne siedzenie tylne, standardowe z aktywnym środkiem (opcjonalnie wbudowany rękaw obrotowy).
● Węgiel jest wyposażony w koder umożliwiający precyzyjne obróbki interpolacyjne i niezawodne ustawienie kąta.
