Szczegóły Produktu:
Zapłata:
|
| Silnik płynu chłodzącego: | 0,09Kw | Średnica ściernicy: | 150-400mm |
|---|---|---|---|
| Silnik ściernicy: | 7,5 kW | Prędkość ściernicy: | 1450 obr./min |
| Silnik hydrauliczny: | 3kW | Maks. Średnica szlifowania: | 400 mm |
| Max. Maks. Grinding Length Długość szlifowania: | 1000 mm | Maks. Obciążenie stołu: | 200 kg |
| Waga netto: | 3000 kg | Całkowite wymiary: | 2200 x 1450 x 1750 mm |
| Kąt obrotu stołu: | ±30° | Podróż stołowa: | 1000 mm |
| Rodzaj: | Szlifierka cylindryczna | Zakres prędkości głowicy roboczej: | 50-500 obr./min |
| Kąt obrotu głowicy roboczej: | ±90° | ||
| Podkreślić: | Maszyna do szlifowania cylindrycznego 50 obr./min,Maszyna do szlifowania cylindrycznego 500 obr./min.,Maszyna do szlifowania cylindrycznego o stabilnej precyzji |
||

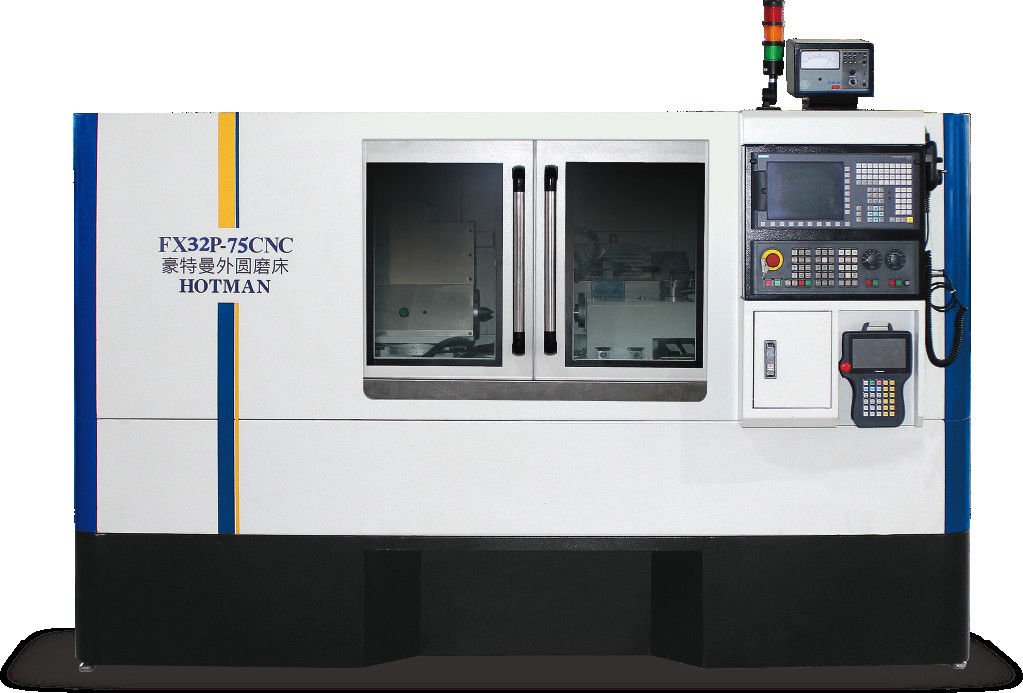

Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu | mm | 320 |
|
Maksymalna odległość między dwa kciuki |
mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 | |
