Maszyna do szlifowania wału złożonego z dwóch osi wielofunkcyjna odporna na zużycie-J2

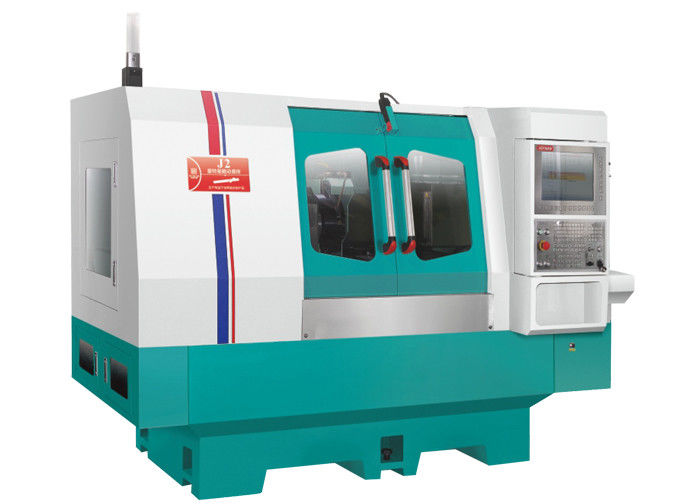

J2 Maszyna do szlifowania wału ząbkowego

Szczególność:
1. Dwuosiowe połączenie interpolacji CNC jest przyjmowane do całkowicie zamkniętej pętli kontroli sprzężenia zwrotnego podaży koła szlifowego (osio X) i obrotu obrabiarki (osio C),w celu osiągnięcia wydajnego precyzyjnego szlifowania części roboczych wału klikatkowego.
2Węzeł koła szlifowania, statyczny i statyczny zawieszenie ciekłe węzeł silnikowy, wysoka sztywność, duża prędkość, niskie wibracje, wysoka siła szlifowania.
3Prędkość linii 70 m/s.


(1) Przenośny wrot centrum pracy z wbudowanym koderem Renishaw.

(2) Pojemność obciążenia wstrzykiwacza 150Nm

(3) Precyzyjne kątowe łożyska kulkowe

(4) Okrągłość ≤ 1 μm

(5) Duży kąt obrotu

(6) Płyn chłodzący w środku

(7) Napędzany przez silnik synchroniczny z magnesem stałym

(8) Funkcja zatrzymania pozycji

Głowa robocza o wysokiej sztywności z ruchomym środkiem roboczym, jest wspierana przez wysoko sztywne i precyzyjne kątowe łożyska kulkowe kontaktowe i łożyska rulowe stożkowe,które sprawiają, że wrot jest najbardziej stabilny i ekstremalnie sztywny.
W spindlu stosowany jest stożkowy wyrzutnik MT-4, z otworem centralnym φ24 mm, przez który może przejść urządzenie napięcia urządzenia, a także płyn chłodzący.
Głowa robocza jest napędzana przez cyfrowy serwo silnik biegów zmiennego Sodick, z zmiennymi prędkościami.

Opis urządzenia:

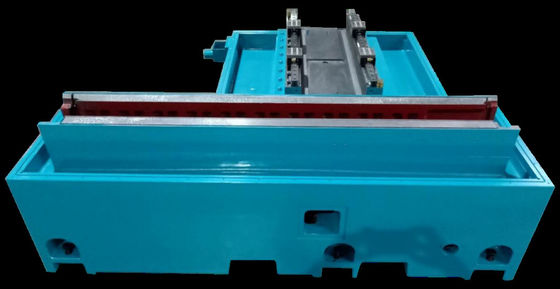

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.


2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.


6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
