Szczegóły Produktu:
Zapłata:
|
| Zastosowanie: | szlifowanie | Moc silnika pompy płynu chłodzącego: | 0,09Kw |
|---|---|---|---|
| Średnica ściernicy: | 400 mm | Moc silnika ściernicy: | 7,5 kW |
| Prędkość ściernicy: | 1400r/min | Waga brutto: | 3000 kg |
| Wymiar maszyny: | 1800 mm x 1300 mm x 2000 mm | Max. Maks. Grinding Height Wysokość szlifowania: | 650 mm |
| Max. Maks. load capacity ładowność: | 500 KG | Waga netto: | 2500kg |

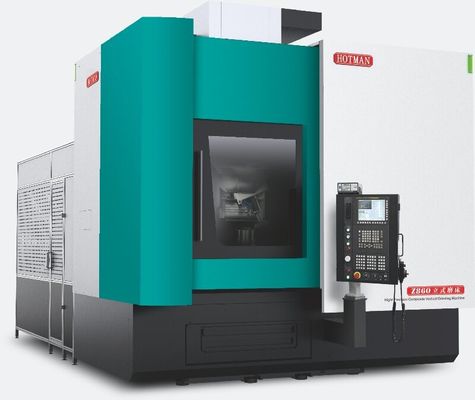

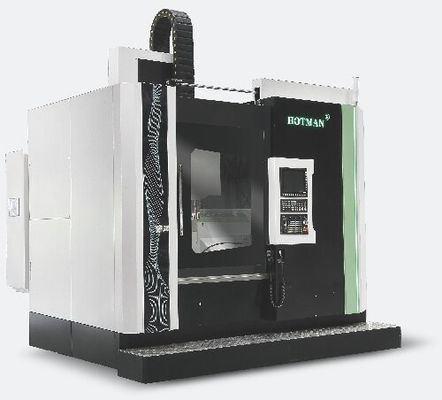

| Wielkość opakowania: | 2000 mm x 1500 mm x 2200 mm | Nazwa produktu: | Szlifierka pionowa |
| Moc silnika stołu: | 1,5 kW | Rozmiar tabeli: | 800 mm x 500 mm |
| Prędkość stołu: | 2-30 m/min | ||
| Podkreślić: | Wielofunkcyjna pionowa szlifa,Maszyna do szlifowania pionowego 1400 r/min,Odporny na zużycie szlifier pionowy |
||
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu | mm | 320 |
|
Maksymalna odległość między dwa kciuki |
mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 | |
