Hotman Stable E250 Maszyna do szlifowania cylindrycznego wielofunkcyjna 6000 r/min

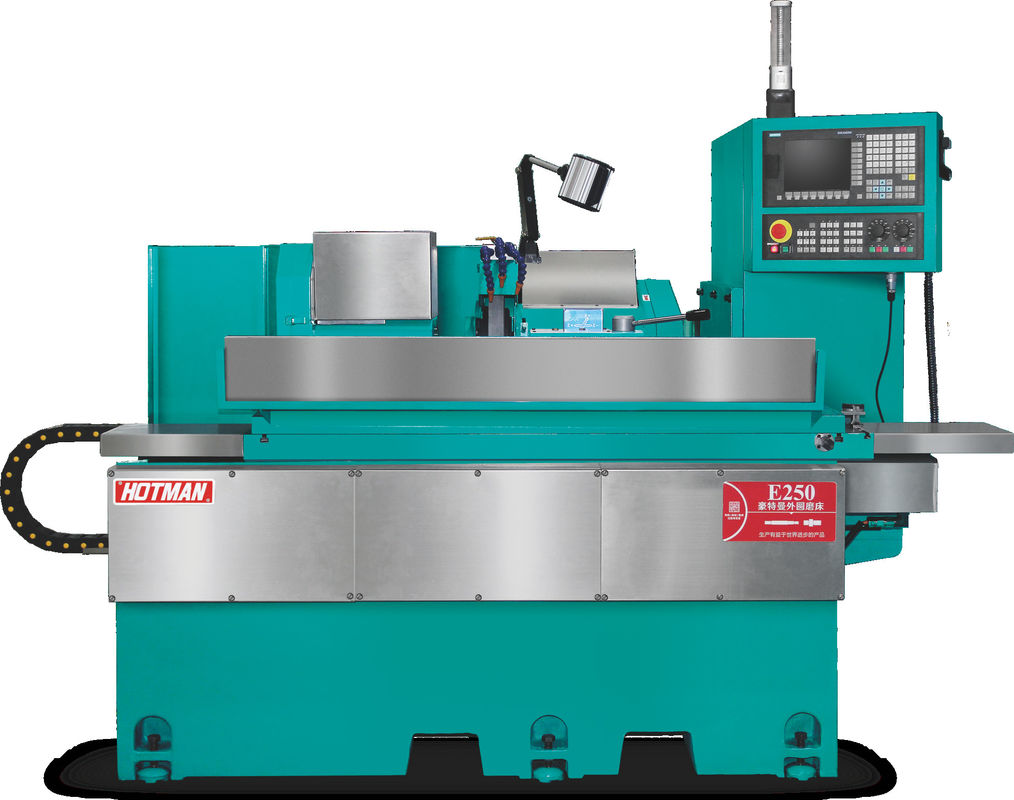

Wysoce precyzyjna maszyna cylindryczna CNC E250


Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.


2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.


6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.

1. Przegląd produktu:

   Pozycja	Produkt	Model	Ilość	Skład cen
   	Wysokiej precyzji maszyna do szlifowania cylindrycznego CNC (oś X, oś Z)	E250		Zobacz cenę w załączniku standardowym

2. Wprowadź

   1)     2)   3)   4)     5)

   Wykorzystanie niemieckiego systemu Siemens 828D CNC, szlifowanie specjalny przyjazny interfejs człowiek-maszyna, bez programowania, program przetwarzania generowany automatycznie. Wyposażone w wysoko precyzyjne łożysko szlifujące koło szlifujące, precyzyjne szlifujące wióro kulkowe. Podwójny układ serwo napędowy automatyczne podawanie, automatyczne obróbki szlifowania, może spełniać wszelkiego rodzaju różnicę segmentów, okrągły łuk, powierzchnia formowania obróbki, system automatycznej kompensacji. Cała powierzchnia przesuwna, powierzchnia stykowa i powierzchnia przewodnicza wykonana są ręcznym procesem szopkowania w punkcie szlifowania, aby zapewnić długoterminową stabilność i wysoką precyzję maszyny. Odlewy maszynowe są ściśle wybierane FC25 zaawansowane żelazo odlewane, leczenie starzenia, aby zapewnić podstawę narzędzi maszynowych.

3. Parametry techniczne:

   	Liczba	Projekt	Jednostka		Model:	E250
   Pojemność przetwórcza         Głowa szlifierki	1	Maksymalna średnica obrotowa stołu	mm		250
   	2	Maksymalna odległość między dwoma palcami	mm (w)		500
   	3	Maksymalna średnica szlifowania	mm (w)		250
   	4	Maksymalne obciążenie między dwoma sercami ściernikowymi	Kg (b)		60 ((顶心工作)/20 (只有工作头)
   	5	Wielkość koła szlifowego (średnica × szerokość × otwór)	mm (w)		405×32~50×127
   	6	Prędkość koła szlifującego	obroty / min		1570
   	7	Maksymalna prędkość liniowa koła szlifowego	m/s		35
   	8	Oczyszczanie szlifowania	mm (w)		Automatyczny typ
   	9	Minimalny zasilacz osi X	mm (w)		0.001
   	10	Kąt podawania	Stopień		90
   	11	Prędkość napędu	mm		250
   	12	osi X prędkość ruchu	mm/min		0-10000
   Ramy głowy	13	Prędkość spindala	obroty / min		50 do 500
   	14	Formularz wrzeciona			Pozostałe urządzenia i urządzenia
   	15	Specyfikacja palca			MT-4
   Ramy tylne	16	Automatyczna odległość teleskopiczna (typ hydrauliczny)	mm		40
   	17	Specyfikacja palca			MT-4
   	18	Tryb pracy			Podręcznik
   stolik roboczy	19	Oś Z prędkość ruchu	m/min		0-20000
   	20	Minimalny zasilacz osi z	mm		0.001
   	21	Maksymalny przejazd	mm		550
   	22	kąt obrotu	Stopień		+6/-9
   Silnik	23	Silnik z węzłem koła szlifowego	KW		3.75/5.5
   	24	Silnik zasilający osi X (servo)	KW		2.2
   	25	Silnik zasilający w osi Z (serwo)	KW		2.2
   	26	Silnik z wrotkiem ramy głowicy	KW		0.75
   	27	Silnik pompy chłodzącej	KW		0.75
   	28	Silnik oleju smarowego	KW		1/4*2
   	29	Silnik pompy olejowej (specjalny)	KW		0.75
   Pozostałe	30	Olej smarowy dla oś X/Z przewodnika/przewodnika śruby			MOBIL#1409 lub ISO VG68
   	31	Masa netto maszyny	Kilogramowo		Około 3200
   	32	Masa maszyny	Kilogramowo		Około 3400
   	33	Rozmiar opakowania (długość * szerokość * wysokość)	mm		2800*2000*2000
