Maszyna do szlifowania wału skrętowego 3m/min, antykollicyjna maszyna do cięcia wału skrętowego-G1

Maszyna do szlifowania wału skrętowego 3m/min, antykollicyjna maszyna do cięcia wału skrętowego-G1

Wysoka precyzja, wysoka sztywność, wysoka wydajność, wysoka stabilność w produkcji masowej

1Maszyna jest testowana w najbardziej wymagających środowiskach i warunkach, z wyjątkową zachowaniem dokładności, odpowiednia do wymagań od pojedynczych części do produkcji seryjnej.

2Idealne połączenie wydajności i wydajności oraz doskonała elastyczna konstrukcja, może być szeroko stosowana w lotnictwie, medycynie, hydraulicznych, formy, high-end produkcji samochodów,robot redukcyjny i inne przemysły wału pręgowego, wał korbowy i wał napędowy, precyzyjne szlifowanie egzcentrycznego wału obrabialnego może osiągnąć zaciskanie, szlifowanie dwóch wałów ekscentrycznych o zewnętrznej średnicy i wieloekcentrycznej średnicy zewnętrznej.

3Wykorzystanie zaawansowanego systemu CNC, manipulator, aby osiągnąć automatyczne zaciskanie, zaciskanie szlifowania wieloekcentrycznej średnicy wału, aby jeszcze bardziej poprawić wydajność, skrócić czas szlifowania,ale także aby uniknąć błędu dokładności ludzkiego narzędzia.

4System wykrywania koła szlifującego i antykolydującego sprawia, że dokładność przetwarzania urządzenia jest bardziej stabilna i bezpieczna w użyciu.

Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.

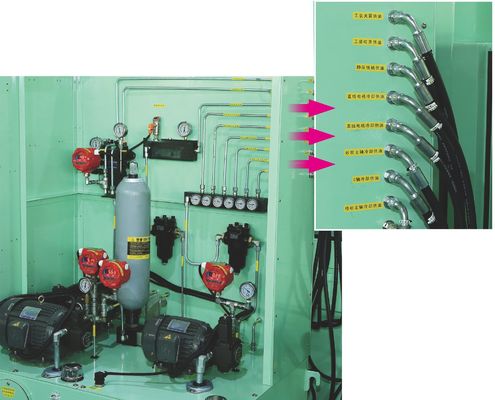

2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.

6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.

Specyfikacja techniczna:
