Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 200-400mm | Twardość ściernicy: | HRA90-HRA95 |
|---|---|---|---|
| Materiał ściernicy: | CBN/Diament | Prędkość ściernicy: | 50-100 m/s |
| Dokładność wrzeciona ściernicy: | 0,001 mm | Łożysko wrzeciona ściernicy: | NSK/SKF |
| Chłodzenie koła szlifującego: | powietrze/olej | Żywotność wrzeciona ściernicy: | 10000-20000 godz |
| Zmiana lubrykacji koła szlifowego: | Ręczny/Automatyczny | Hałas wrzeciona ściernicy: | ≤75dB |
| Siła węgla koła szlifującego: | 7,5-15kw | Prędkość wrzeciona ściernicy: | 1000-3000 obr./min |
| Stożek wrzeciona ściernicy: | BT50/BT40 | Wibracje wrzeciona ściernicy: | ≤2,5μm |
| Szerokość ściernicy: | 50-100 mm | ||
| Podkreślić: | NSK Mały bezcentralny szlifier,SKF Mały bezcentralny szlifier,Automatyczna maszyna do szlifowania narzędzi CNC |
||

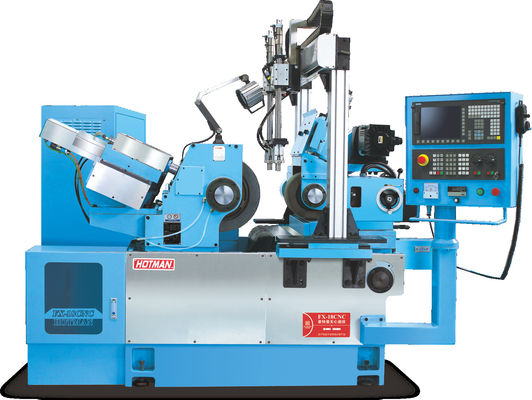

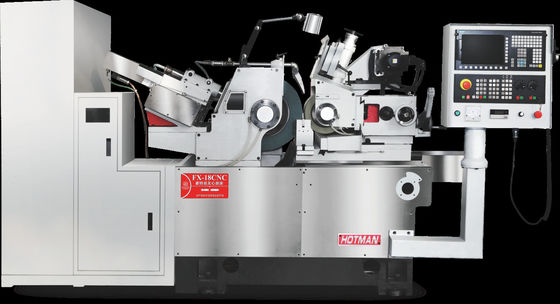

Wysoce precyzyjna maszyna cylindryczna CNC FX-18CNC-1
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model: FX-18CNC-1 |
|
Zakres obróbki modeli standardowych (średnica) |
mm | Φ 1-60 |
|
Wielkość koła szlifującego (OD * W * OD) |
mm | Φ455*205*Φ228.6 |
|
Rozmiar koła do regulacji (OD * W * OD) |
mm | Φ255*205*Φ111.2 |
| Prędkość koła szlifującego | RM | 1500 |
| Ustawienie prędkości koła | RPM | 0-250 |
|
Koło szlifuje silnik |
KW | 11.5 |
|
Silnik serwomocyny do regulacji kół |
KW |
|
Pompa hydrauliczna napędza silnik |
KW | 0.75 |
|
Pompa chłodząca napędza silnik |
KW | 0.25 |
|
Koło ręczne do regulacji koła |
mm | 30,5/ RPM 0,05/ skalę |
|
Koło regulacyjne koło ręczne do dopasowywania |
mm | 00,1/ do 0,001/ skali |
|
Koło ręczne do podawania na stole roboczym |
mm | 90,0/ RPM 0,10/ skalę |
|
Koło ręczne do mikroregulacji stołu roboczego |
mm | 00,2/ skrót 0,001/ skala |
| Odrobina koła ręcznego podawania | mm | 2.0/ skrót 0.01/ skala |
| Ustawić kąt nachylenia koła | stopień | +6 ° ~ -5 ° |
| Ustawić kąt obrotu | stopień | ± 6 ° |
|
Rozmiar maszyny (długość * szerokość * wysokość) |
mm | 2350 × 1960 × 1550 |
| Rozmiar opakowania | mm | 2900 × 2400 × 1850 |
| Masę mechaniczną | KG | 2850 |
| Waga opakowania | KG | 3000 |
Osoba kontaktowa: Daniel
Tel: 13790591015
