Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 200mm | Średnica otworu ściernicy: | 50 mm |
|---|---|---|---|
| Prąd silnika ściernicy: | 4A | Moc silnika ściernicy: | 2,2 kW |
| Prędkość silnika ściernicy: | 1420 obr./min | Napięcie silnika ściernicy: | 380v |
| Prędkość ściernicy: | 4500 obr./min | Szerokość ściernicy: | 50 mm |
| Regulacja średnicy koła: | 150 mm | Regulacja średnicy otworu koła: | 50 mm |
| Regulacja mocy silnika koła: | 1,5 kW | Regulacja prędkości silnika koła: | 1420 obr./min |
| Regulacja napięcia silnika koła: | 380v | Regulacja prędkości koła: | 4500 obr./min |
| Regulacja szerokości koła: | 50 mm | ||
| Podkreślić: | Maszyna do szlifowania bez środka cylindrycznego,Maszyna do szlifowania bez środka 1420 obr./min,Wytrzymała bezśrodkowa cylindryczna szlifowa |
||

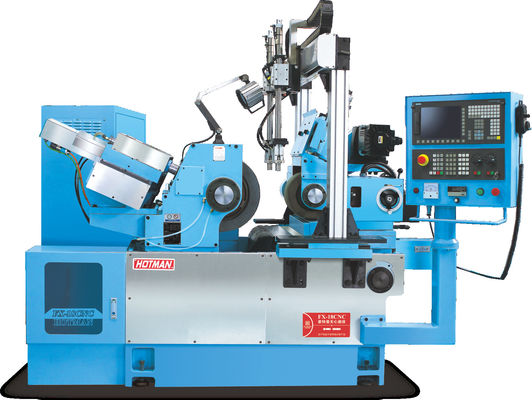

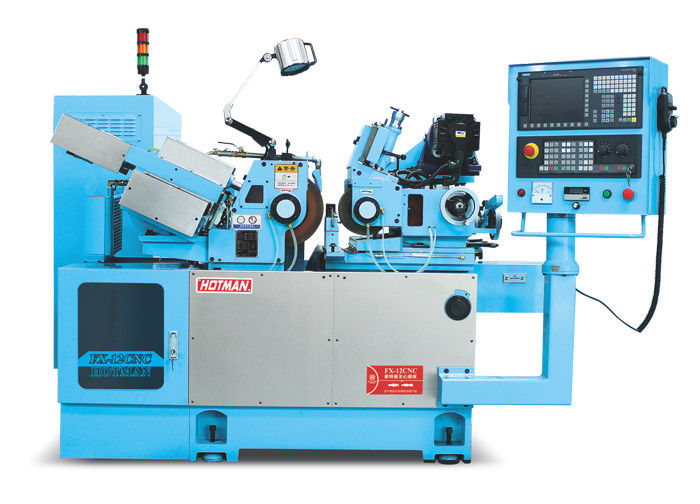

Wytrzymała wielofunkcyjna cylindryczna bezcentralna szlifowa z prędkością koła 1420 obrotów na minutę Grinder FX-12CNC
1. Ontologia. Ciało i główne komponenty są odlewane z wysokiej jakości żeliwa FC-30 Meehanna.
2System wrzecionego. Wrocik przyjmuje Taiwan Jianchang marki, SNCM-21H stali stopowej
3. Dostosowanie układu napędowego koła. Dostosowanie silnika napędowego koła węzłowego za pomocą silnika serwo Delta, regulacja prędkości 0-250 obr./min ((kontrola cyfrowa) może być arbitralnie ustawiona prędkość.
4. system krążącego oleju węglowego. automatyczne smarowanie węglowe krążącego oleju ( zaawansowane oleju węglowego 10 #) i urządzenia do obróbki ciśnienia oleju jest ta sama pompa olejowa, zewnętrzny zbiornik.
Technologia specyfikacja:
| Specyfikacja mechaniczna | Model:FX-12CNC-I |
| Zakres obróbki (średnica) | 0.5mm-40mm |
|
Wielkość koła szlifującego (OD * W * OD) |
Φ305*150*Φ120mm |
|
Rozmiar koła do regulacji (OD * W * OD) |
Φ205*150*Φ90mm |
| Prędkość koła szlifującego | 1950 obr./min. |
| Ustawienie prędkości koła | 0-320 obr./min. |
|
Koło szlifuje silnik |
5.5 kW |
| Silnik serwomocyny do regulacji kół | 2.0kw AC SERVO MOTOR |
| Silnik serwo zasilający | 1.5 kW |
|
Pompa hydrauliczna napędza silnik |
00,75 kW |
|
Pompa chłodząca napędza silnik |
0.125 kW |
|
Koło ręczne do regulacji koła |
30,5 mm/krótko 0,02 mm/skala |
|
Koło regulacyjne koło ręczne do dopasowywania |
00,01 mm/ skrót 0,001 mm/ skalę |
| Dokładność podawania | 00,001 mm |
| Ustawić kąt nachylenia koła | +5° - 3° |
| Ustawić kąt obrotu | ± 5° |
| Wymiar mechaniczny | 1800 × 1400 × 1450 mm |
| Rozmiar opakowania | 2350 × 1650 × 1770 mm |
| Masę mechaniczną | 2000 kg |
| Waga opakowania | 2300 kg |
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
