Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 200mm | Kąt otworu ściernicy: | 45° |
|---|---|---|---|
| Głębokość otworu koła szlifowego: | 20mm | Średnica otworu ściernicy: | 20mm |
| Odległość otworu ściernicy: | 50 mm | Numer otworu ściernicy: | 4 |
| Rozstaw otworów ściernicy: | 50 mm | Materiał ściernicy: | Diament |
| Rozmiar ściernicy: | 200mm | Prędkość ściernicy: | 1400 obr./min |
| Grubość ściernicy: | 20mm | Pobór energii: | 2,2 kW |
| Źródło prądu: | Elektryczność | Rodzaj: | Szlifierka cylindryczna |
| napięcie: | 380v | ||
| Podkreślić: | Elektryczna maszyna do szlifowania cylindrycznego,Maszyna do szlifowania cylindrycznego 380 V,Wielofunkcyjne rodzaje szlifowania cylindrycznego |
||

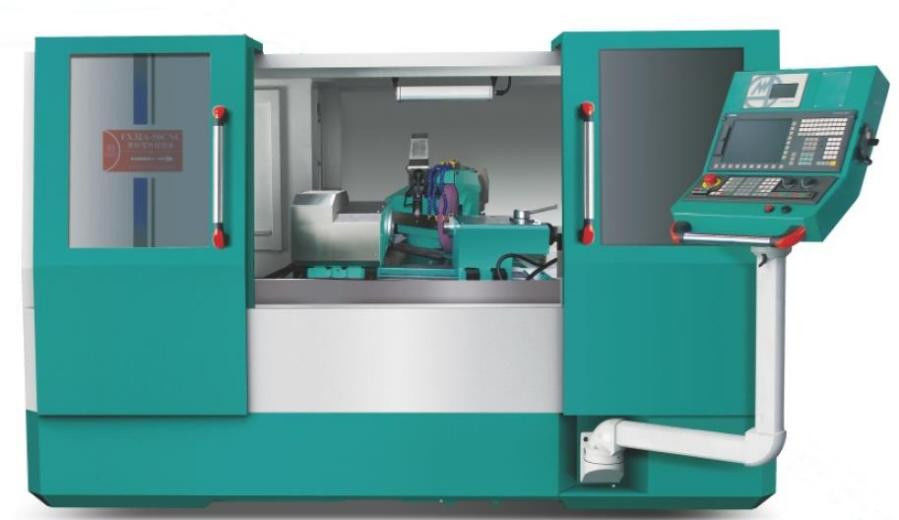

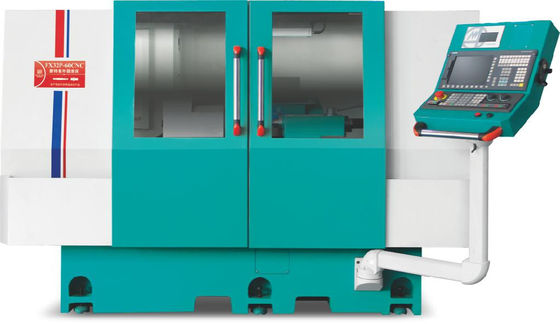

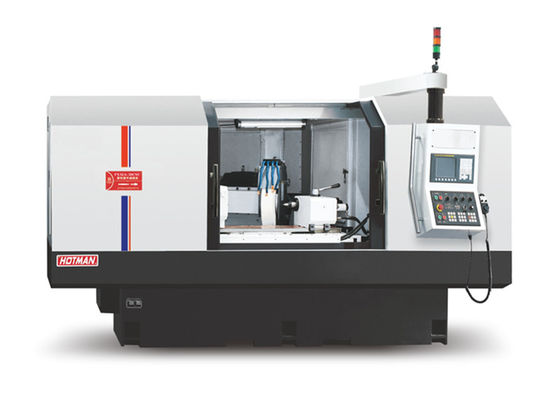

Wysokiej precyzji maszyna cylindryczna CNC FX32A-35CNC
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32A-35CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu |
mm | 320 |
|
Maksymalna odległość między dwoma palcami |
mm | 250 | |
|
Maksymalna średnica szlifowania |
mm | 320 | |
|
Maksymalne obciążenie między dwoma sercami ściernikowymi |
Kilogramowo | 60 (górne centrum) 20 (głowa robocza) | |
|
Wielkość koła szlifowego (średnica × szerokość × otwór) |
mm | 450×50×127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
|
Maksymalna prędkość liniowa koła szlifowego |
m/s | 35 | |
|
System sterowania
|
Kontroler | SIEMENS | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 60 |
|
osi X prędkość ruchu |
m/min | 6 | |
| Prędkość napędu | mm | 260 | |
|
Minimalna jednostka ustawiania osi X |
mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna |
mm | 40 |
| 顶针规格/Thimble specyfikacja | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu |
m/min | 8 |
|
Minimalny zasilacz osi z |
mm | 0.001 | |
| Maksymalny przejazd | 600 | ||
| kąt obrotu | Stopień | +6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego |
Kw | 5.5 |
| Silnik zasilający osi X | Kw | 2.2 | |
| Silnik zasilający w osi Z | Kw | 2.2 | |
| Silnik z wrotkiem ramy głowicy | Kw | 1.5 | |
| Silnik pompy chłodzącej | Kw | 0.18 | |
| Silnik pompy olejowej | Kw | 0.75 | |
| Olej smarowy | Kw | 0.1 | |
|
Standardowa dokładność |
Okrągłość | mm | 0.0015 |
| Włókno | mm | 0.003 | |
| Prawość | mm | 0.003 | |
| Dokładność pozycjonowania osi X | mm | 0.003 | |
| Dokładność pozycjonowania osi Z | mm | 0.004 | |
|
Dokładność wielokrotnego pozycjonowania osi X |
mm | 0.002 | |
|
Dokładność wielokrotnego pozycjonowania osi Z |
mm | 0.002 | |
| Węglowodany | mm | ≤Ra0.25 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 5000 |
| Masa maszyny | Kilogramowo | 6000 | |
|
Rozmiar opakowania (długość * szerokość * wysokość) |
mm | 3500 × 3000 × 2000 | |
