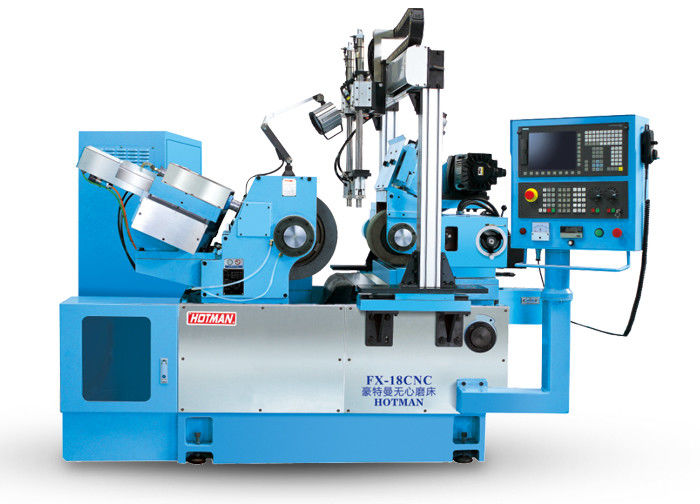

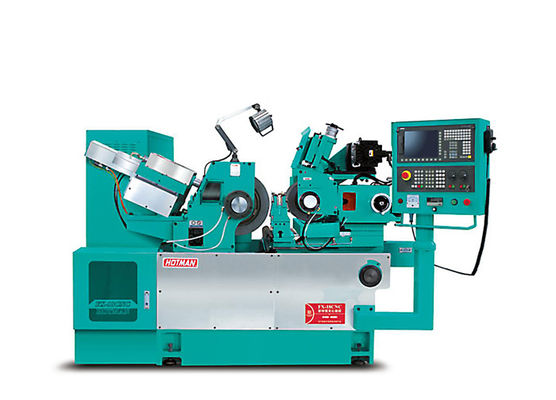

Hydrauliczna statyczna dynamiczna stabilna wewnętrzna bezcentralna szlifująca maszyna FX-18CNC
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
|
Nie, nie, nie.
|
Pozycja
|
Jednostka
|
Model FX-18CNC-3
|
|
1
|
Średnica szlifowania
|
mm |
Φ 1-60 |
|
2
|
Rozmiary szlifierki (OD*W*ID)
|
mm |
Φ455x205xΦ228.6 |
|
3
|
Rozmiary kół regulacyjnych (OD*W*ID)
|
mm |
Środki oddziaływania:2 |
|
4
|
Prędkość obrotowa węgla koła szlifowego
|
RPM |
1470 |
|
5
|
Prędkość obrotowa koła
|
RPM |
0-250 |
|
6
|
Silnik z węzłem koła szlifowego
|
KW |
11 |
|
7
|
Silnik z węzłem regulacji koła
|
KW |
3 |
|
8
|
Silnik serwo zasilający
|
KW |
2.4 |
|
9
|
Silnik serwomocyny
|
KW |
1.0*2 |
|
10
|
Silnik napędowy pompy hydraulicznej
|
KW |
0.75 |
|
11
|
Silnik napędowy pompy chłodzącej
|
KW |
0.37 |
|
12
|
Koło regulacyjne, koło ręczne
|
mm |
30,5/ rev., 0,05/g.
|
|
13
|
Regulowanie obrotowego koła ręcznego
|
mm |
00,001/g.
|
|
14
|
Koło ręczne do karmienia stołu roboczego
|
mm |
minimalne karmienie |
|
15
|
Stolik roboczy, drobne obrotowe koło ręczne
|
mm |
00,001/g.
|
|
16
|
Koło ręczne do karmienia
|
mm |
2/ rev., 0, 01/ g.
|
|
17
|
Kąt nachylenia koła regulacyjnego
|
Stopień |
+5° - 3° |
|
18
|
Kąt zwrotu koła regulacyjnego
|
Stopień |
± 5° |
|
19
|
Wielkość maszyny (L*W*H)
|
mm |
2450×1400×1700 |
|
20
|
Masa maszyny |
KG |
około 3200 |
Specyfikacje Hotmana (Koło szlifowe zależy od materiału części)
|
Nie, nie, nie.
|
Metoda szlifowania
|
Część
|
Okrągłość
|
Węglowodany
|
| 1 |
Przez szlifowanie
|
Część standardowa
|
≤ 0,001 mm |
≤Ra0.1 |
| 2 |
W szlifowaniu ((Prasowanie)
|
Część standardowa
|
≤ 0,002 mm |
≤Ra0.2 |
