Szczegóły Produktu:
Zapłata:
|
| Kąt oparcia ściernicy: | 0-18° | Moc silnika posuwu wstecznego ściernicy: | 0,75 kW |
|---|---|---|---|
| Prędkość silnika posuwu wstecznego ściernicy: | 1420r/min | Prędkość posuwu wstecznego ściernicy: | 0,1-3 mm/min |
| Średnica ściernicy: | 200mm | Moc silnika podającego ściernicę: | 0,75 kW |
| Prędkość silnika posuwu ściernicy: | 1420r/min | Prędkość posuwu ściernicy: | 0,1-3 mm/min |
| Moc silnika ściernicy: | 2,2 kW | Prędkość silnika ściernicy: | 1420r/min |
| Prędkość ściernicy: | 2800r/min | Nazwa produktu: | Uniwersalna szlifierka |
| Moc silnika podajnika stołu roboczego: | 0,75 kW | Rozmiar stołu roboczego: | 200*400mm |
| Prędkość stołu roboczego: | 0,1-3 mm/min | ||
| Podkreślić: | 0.75KW Maszyna do szlifowania,Maszyna do szlifowania uniwersalnego 1420 r/min,Stabilna precyzja szlifowania CNC |
||

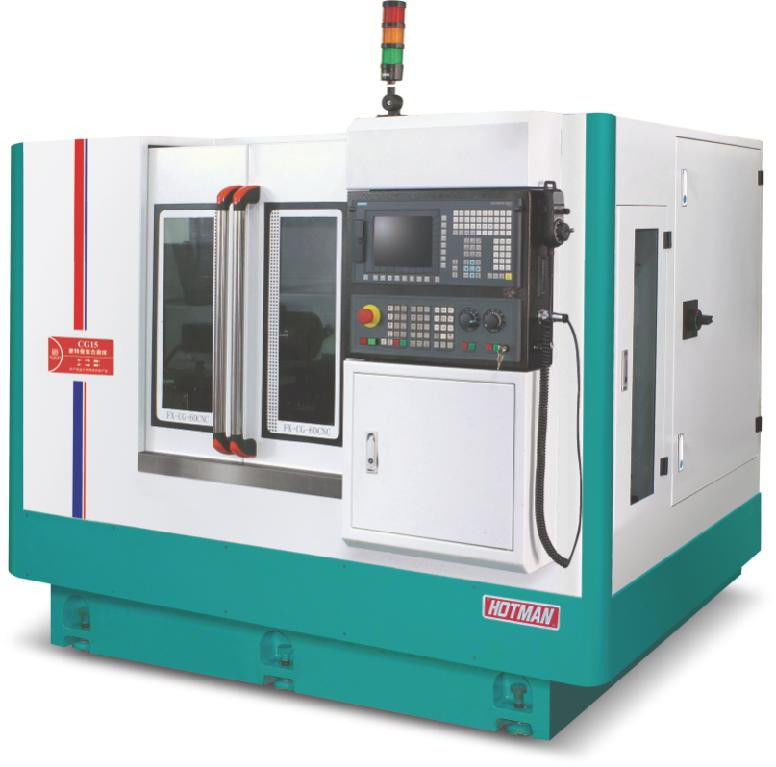

Wysokiej precyzji CNC uniwersalnej szlifownicy CG15
Narzędzie do przetwarzania małych komponentów:

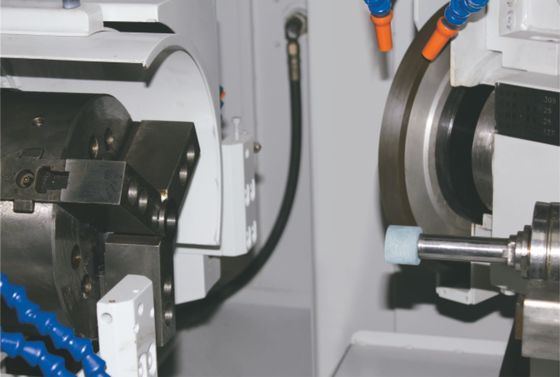

Dostępne są różne metody zaciskania:
● Trzy zaciski szczęki
●Zapinanie typu kollet
Przemysł zastosowań:
●Przemysł kolczasty
●Przemysł biegów
●Przewodnik, części lokomotywy parowej/pary
●Wykrycie hydrauliczne/pneumatyczne wału napędowego
●Części obróbki
●Instrument medyczny
| Pprojekt | Jednostka | Model:CG15 | |
| Pojemność przetwórcza |
Maksymalna średnica zewnętrzna szlifowania |
mm | Φ200 |
|
W zakresie średnicy wewnętrznej szlifowania |
mm | Φ6 Φ80 | |
| Maksymalna długość obróbki | mm | 150 | |
|
Wymiary zewnętrznego okrągłego szlifu |
mm | Φ405*Φ127*40 | |
|
Prędkość obrotowa węzła szlifowania wewnętrznego |
obroty / min | 10,000-50,000 | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
| System sterowania numerycznego | Zestaw | Siemens 828D | |
|
Węzeł koła szlifującego od środka do wysokości ziemi |
mm | 1035 | |
| X, Y, Z | serwomotor z podwoziem | KW | 1.5 |
| Prędkość servomotoru węglowego | obroty / min | 2000 | |
| Kąt obrotu głowy roboczej (ręcznie) | stopień | ± 15o | |
| Serwo zasilające X, Y, Z | KW | 1.5*3 | |
| Prędkość serwo zasilającego X, Y, Z | obroty / min | 3000 | |
| Minimalna jednostka paszowa | mm | 0.001 | |
|
X-osiowy bieg napędu głowicy roboczej |
mm | 450 | |
| Przebieg zasilający osi Y i Z | mm | 250 | |
|
Pozostałe |
Silnik pompy chłodzącej | KW | 0.37 |
| Silnik oleju smarowego | KW | 0.25*2 | |
|
Rozmiar maszyny (długość * szerokość * wysokość) |
mm | 2355×2100×1800 | |
| Masa maszyny | kg | 4000 | |
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
