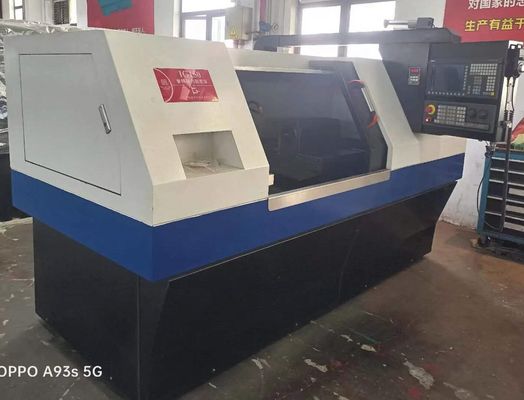

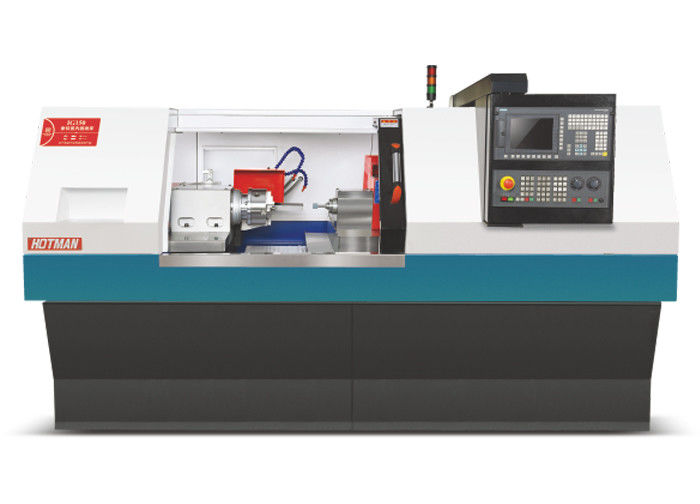

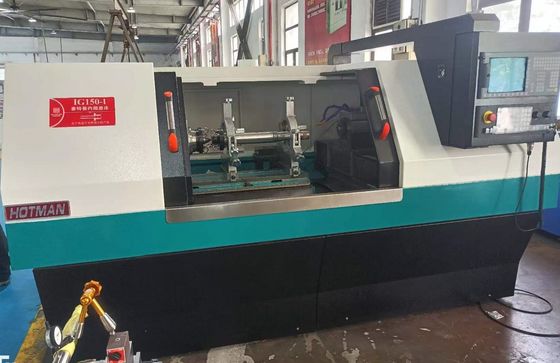

Praktyczna wewnętrzna maszyna do szlifowania Multiscene 7,5-15KW Wysoka precyzja IG-150

Praktyczna wewnętrzna maszyna do szlifowania Multiscene 7,5-15KW Wysoka precyzja IG-150

Duży Obraz :  Praktyczna wewnętrzna maszyna do szlifowania Multiscene 7,5-15KW Wysoka precyzja IG-150

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HOTMAN
Orzecznictwo: CE
Numer modelu: IG-150
Zapłata:
Minimalne zamówienie: 1
Cena: RMB100,000.00-400,000.00/SET
Szczegóły pakowania: DREWNIANE PUDEŁKO
Czas dostawy: 60 DNI
Zasady płatności: T/T
Możliwość Supply: 100/SET/MÓZ
Szczegółowy opis produktu
Średnica ściernicy: 200-400mm Moc silnika podającego ściernicę: 0,75-2,2 kW
Prędkość posuwu ściernicy: 0,1-5 mm/min Moc silnika ściernicy: 7,5-15kw
Prędkość ściernicy: 1450-2800 obr./min Max. Maks. Grinding Height Wysokość szlifowania: 200-400mm
Max. Maks. Grinding Length Długość szlifowania: 200-400mm Maks. Szerokość szlifowania: 200-400mm
Nazwa produktu: Szlifierka wewnętrzna Moc silnika podajnika stołu roboczego: 0,75-2,2 kW
Prędkość podawania stołu roboczego: 0,1-5 mm/min Moc silnika stołu roboczego: 0,75-2,2 kW
Rozmiar stołu roboczego: 200-400mm Prędkość stołu roboczego: 0,1-3,5 obr./min
Podkreślić:

Praktyczna wewnętrzna szlifierka

,

Wewnętrzna maszyna szlifierka Multiscene

,

15KW wysokiej precyzji wewnętrzny szlifier

Wysokiej precyzji CNC wewnętrzny szlifier-IG-150

Opis urządzenia:

1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu przetwarzania.


2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.

3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.

4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.

5. Standardowa konfiguracja węgla szlifującego to konstrukcja łożyska cztery tylne i dwa tylne.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.


6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siła podciągania cylindra przesuwnego może być łatwo zmieniana przez przyciski regulacyjne z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.

7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.

Specyfikacja techniczna:


- Nie, nie.

Projekt

Jednostka

Model:IG150
1



przetwarzanie

zdolność

Zakres otworu wewnętrznego szlifowania

mmΦ6?? 150
2

Maksymalna głębokość otworu szlifowania

mm150
3

Maksymalna średnica zewnętrznego konturu roboczego

mm220
4

Średnica topspinu obrabiarki

mm380
5

Specyfikacje koła montażowego

mm7 "ręczne koło /6" koło hydrauliczne
6



Węzeł głowicy roboczej

Kąt obrotu siedzenia pracy głowy

Stopień2 stopnie przed 15 stopni po
7

Prędkość obrotowa głowicy roboczej

RPM50-1500
8

Formularz konstrukcji wrzeciona



Węzeł obudowy/rury

9

Specyfikacja otworu w spindle

 MT-5
10Tryb napędu wrzutowego Servomotor
11



Oś X (wrotnik obróbki)

Układ napędowy osi Xmm410
12Prędkość zasilająca osi Xmm /min0.1-10
13Minimalna rozdzielczość zasilacza osi Xmm0.001
14

Oś Z



Stolik roboczy

Układ napędowy osi Zmm400
15Prędkość zasilająca osi Zmm /min0-10000
16

Minimalna rozdzielczość zasilacza osi Z

mm0.001
17





Głowa szlifierki



Maksymalna prędkość obrotowa węgla koła szlifowego (węgla mechanicznego)

obroty / min20000
18

Węzeł silnikowy (nieobowiązkowy)

KW3.5-12(S1)Wybór
19Prędkość koła szlifującegoRPM12000 ~ 60000 Wybierane
20

Serwo silnik zasilający o osi X

KW2.2
21

Serwomotor zasilający w osi Z

KW2.2
22

Silnik serwomocyny głowicy roboczej

KW1.5
23Silnik pompy chłodzącejKW0.75
24

Silnik oleju smarowego

KW0.25
25Pozostałe

Rozmiar narzędzia maszynowego (długość * szerokość * wysokość)

mm2900*2020*1750
26Masa maszynyKG3500


Praktyczna wewnętrzna maszyna do szlifowania Multiscene 7,5-15KW Wysoka precyzja IG-150 0
