Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | Szlifierka cylindryczna | Rozmiar ściernicy: | 200mm |
|---|---|---|---|
| Otwór ściernicy: | 32 mm | Prędkość ściernicy: | 1400r/min |
| Prędkość wrzeciona ściernicy: | 2800r/min | Maks. Średnica szlifowania: | 200mm |
| Max. Maks. Grinding Length Długość szlifowania: | 500 mm | Władza: | 2,2 kW |
| Prędkość: | 1400r/min | Rozmiar tabeli: | 400*180mm |
| Prędkość stołu: | 3-25 m/min | Podróż stołowa: | 500 mm |
| napięcie: | 380v | Wymiar: | 1400*1000*1600mm |
| Waga: | 1200 kg | ||
| Podkreślić: | 380 V zewnętrzna cylindryczna szlifierka,2.2KW zewnętrzna młynarka cylindryczna,Półautomatyczna maszyna do szlifowania |
||

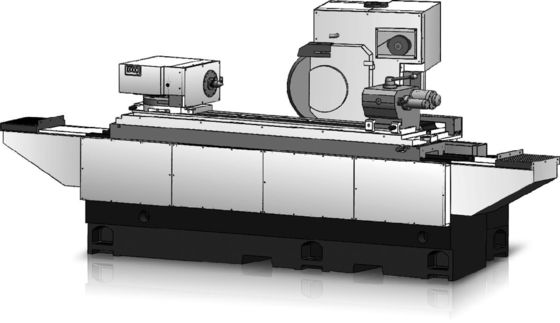

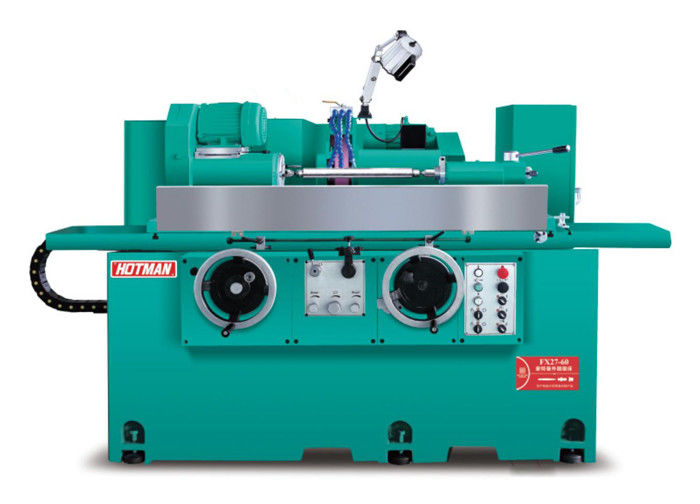

Wysokiej precyzji półautomatyczna maszyna do szlifowania cylindrycznego - tradycyjny szlifier cylindryczny FX27-60
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu raz zaciskanie przetwarzania.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3.Zapewnione z wewnętrznego urządzenia szlifowania otworu do wyboru, wewnętrznego otworu węzła prędkość do 20000 RPM, może osiągnąć dobre zaciskanie do zakończenia szlifowania zewnętrznego koła i wewnętrznego otworu.opcjonalne urządzenie do sterowania numerycznego linia optyczna o dwóch ośach, aby osiągnąć dokładność podawania 0,001 mm.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5W przypadku specjalnego szlifowania części roboczej można regulować prędkość koła szlifowania do 3500 obrotów na minutę i 60 m/s.Standardowa konfiguracja węzła szlifu jest tylna cztery i tylne dwie konstrukcji łożyskaMożna również wybrać wysokiej precyzji dynamicznego i statycznego węgla ciśnienia, który ma cechy wysokiej precyzji obrotu, wysokiej sztywności dynamicznej, dobrej odporności na drgania,wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.
6. Zwierciadło z twardym stali stopowej jest zaprojektowane tak, aby nosić górne rdzeń MT4.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
Specyfikacja techniczna:
| Model mechaniczny | FX27-60 | ||
|
Pojemność przetwórcza |
Średnica powierzchni obróbki obrabialni |
mm | 270 |
|
Odległość między dwoma sercami |
mm | 600 | |
|
Maksymalna masa rdzenia obróbki |
Praca na szczycie (kg) | 60 | |
| Głowa robocza (kg) | 20 | ||
|
Maksymalna prędkość liniowa |
m/s |
Wielkoobiegowe szlifowanie jest dostępne 65 |
|
|
Głowa i pas maszynowy |
kąt obrotu |
Lewo i prawo. | ± 15° |
|
Standardowy rozmiar szlifierki |
Średnica zewnętrzna x szerokość x średnica wewnętrzna ((mm) |
405*38 ((32-50) *127 | |
|
Specjalny rozmiar koła |
Średnica zewnętrzna x szerokość x średnica wewnętrzna ((mm) |
510*38 ((32-50) *127 | |
|
Prędkość wału koła piaskowego |
RPM. |
1650/1850/2100 |
|
|
Odległość podróży |
mm | 250 | |
|
|
Szybko do przodu i szybko z powrotem do bezpiecznej odległości |
40 | |
|
|
Odżywianie na obrot |
20 | |
|
Minimalna jednostka ustawiania osi X |
0.005 | ||
| Głowa robocza |
Tryb obrotu wrotnika |
Równoczesne/centryzacyjne |
|
|
|
Krawędź głowicy roboczej (stopnie) |
30° | |
|
Głowa koła szlifowego (stopnie) |
90° | ||
| Prędkość spindala | RPM. |
10-500 Zmiana wiertarki |
|
|
Węgiel palca |
MT | - Nie, nie.4 | |
|
Węzeł przez otwór |
mm | 25 | |
| Siedzenie tylne |
Automatyczna odległość rozciągania |
mm | 32 |
|
Węgiel palca |
MT | - Nie, nie.4 | |
|
stolik roboczy |
kąt obrotu |
Stopień | +9/-6 |
|
Przekaz ręczny koła |
Odżywianie na obrot |
12.5 | |
|
Automatyczna prędkość podawania |
mm | 50-4000/min | |
|
Urządzenie do szlifowania otworów wewnętrznych (nieobowiązkowe) |
Prędkość spindala | RPM. | 20,000(35,000-specjalne) |
| Silnik | KW ((HP) | 0.75 | |
|
Silnik |
Włókno koła piaskowego | KW ((HP) | 3.75 |
|
Węzeł głowicy roboczej |
KW ((HP) | 0.75 | |
|
Pompy hydrauliczne do krążenia oleju |
KW ((HP) | 0.75 | |
| Pompy do rozciągania | KW ((HP) | 0.37 | |
|
Pojemność zbiornika |
Pudełko oleju do wału koła piaskowego (ciśnienie statyczne i dynamiczne) |
L | 120 |
|
|
L | 60 | |
| Zbiornik do łapkowania | L | 80 | |
|
Rozmiar opakowania |
Długość x szerokość x wysokość |
mm | 2900x2250x2100 |
| Waga netto | kg | 2500 | |
