Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | Szlifierka cylindryczna | Średnica ściernicy: | 270 mm |
|---|---|---|---|
| Maksymalna długość szlifowania: | 600 mm | Maksymalna średnica szlifowania: | 200 mm |
| Moc silnika ściernicy: | 1,5KW | System sterowania: | Siemensa |
| Napięcie silnika ściernicy: | 220 V/380 V | Prędkość ściernicy: | 3000 obr./min |
| Władza: | 2,2 kW | Moc silnika stołu: | 0,75 kW |
| Tabela Napięcie silnika: | 380 V | Prędkość stołu: | 1-20 m/min |
| napięcie: | 380 V | Wymiary: | 2800 x 2000 x 2000 mm |
| Waga: | 4000 kg | ||
| Podkreślić: | Człowiek Dialogu Cylindrical Grinder Machine |
||

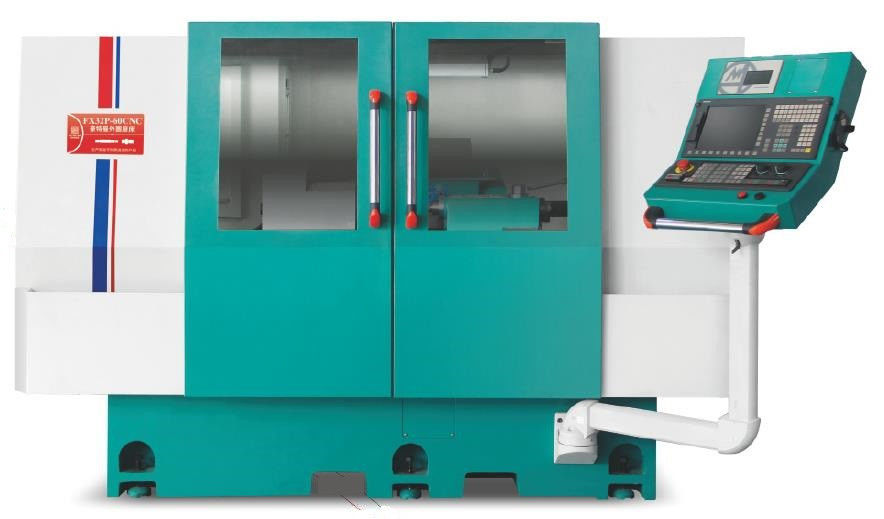

Silnik cylindryczny z dialogiem ludzkim, łatwy w programowaniu, sterownik CNC, silna siła szlifowania
FX27-60CNC
Specyfikacja techniczna:
| Projekt | Jednostka | Model:FX32P-60CNC | |
|
Pojemność przetwórcza
|
Maksymalna średnica obrotowa stołu | mm | 320 |
|
Maksymalna odległość między dwa kciuki |
mm | 600 | |
| Maksymalna średnica szlifowania | mm | 320 | |
| Maksymalne obciążenie między dwoma sercami ściernikowymi | Kg (b) | 60 ((praca na górze)/20 (tylko pracownik) | |
| Wielkość koła szlifowego (średnica × szerokość × otwór) | mm | 455 × 38 ((32-50) × 127 | |
| Prędkość koła szlifującego | obroty / min | 1650 | |
| Maksymalna prędkość liniowa koła szlifowego | m/s | 40 ((szybkie koło szlifowe do 65) | |
| Oczyszczanie szlifowania | mm | Typ automatyczny | |
|
Głowa szlifierki |
Kąt podawania | Stopień | 90 |
| Prędkość napędu | mm | 250 | |
| osi X prędkość ruchu | m/min | 6 | |
| Minimalny zasilacz osi X | mm | 0.001 | |
|
Ramy głowy |
Prędkość spindala | obroty / min | 50 do 500 |
| Formularz wrzeciona | Pozostałe urządzenia i urządzenia | ||
| Specyfikacja palca | MT-4 | ||
|
Siedzenie tylne |
Automatyczna odległość teleskopiczna | mm | 40 |
| Specyfikacja palca | MT-4 | ||
|
stolik roboczy |
Oś Z prędkość ruchu | m/min | 8 |
| Minimalny zasilacz osi z | mm | 0.001 | |
| Maksymalny przejazd | mm | 550 | |
| kąt obrotu | Stopień | + 6/-9 | |
|
Silnik |
Silnik z węzłem koła szlifowego | KW | 3.75/5.5 |
| Silnik zasilający osi X (servo) | KW | 2.2 | |
| Silnik zasilający w osi Z (serwo) | KW | 2.2 | |
| Silnik z wrotkiem ramy głowicy | KW | 0.75 | |
| Silnik pompy chłodzącej | KW | 0.75 | |
| Silnik oleju smarowego | KW | 0.25*2 | |
| Silnik pompy olejowej | KW | 0.75 | |
|
Pozostałe |
Masa netto maszyny | Kilogramowo | 3300 |
| Masa maszyny | Kilogramowo | 3500 | |
| Rozmiar opakowania (długość * szerokość * wysokość) | mm | 2800*2000*2000 |
|
Opis urządzenia:
1Ciała i komponenty maszyny do szlifowania cylindrycznego są odlewane z żelaza odlewanego Milhanna wysokiej klasy FC30, który jest sztucznie znormalizowany przez obróbkę cieplną, a następnie leczony przez naturalne starzenie.Składniki są przetwarzane przez YASDA, MITSUI SEIKI, TOSHIBA, ELB i inne światowej klasy sprzęt po zacisnięciu obróbki.
2Rury kierownicze i precyzyjne śruby kulkowe maszyny do szlifowania cylindrycznego są ciągle smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Precyzja sterowania systemem i serwo sterownika jest wysoka, 80 bitów liczba zmiennika liczba nanometrów precyzja obliczeń, wyeliminować błąd obliczeniowy
4System podawania szlifowania składa się z V i płaskiej ścieżki z precyzyjnym cięciem ręcznym, automatycznym systemem smarowania, precyzyjnym śrubą kulkową, wysoką precyzją i silnikiem serwo o dużej mocy.Ma cechy płynnego ruchu., doskonała dokładność wielokrotnego pozycjonowania i długa żywotność torów.
5Główny wałek szlifu jest wysokiej precyzji dynamicznego i statycznego ciśnienia wprowadzonego przez Tajwan, konstrukcja rękaw, łatwa konserwacja, wolna od kontaktu metalu z metalem,i prawie stały okres użytkowania. Węzeł szlifowania ma charakterystykę wysokiej sztywności i wysokiej precyzji.
6Siedzenie tylne maszyny szlifierki cylindrycznej jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7Po drugorzędnym opracowaniu interfejsu człowiek-maszyna, z silnikiem serwo wysokiej wydajności Siemens, tak aby system CNC urządzenia i układ napędowy miały lepszą kompatybilność,jednocześnie z automatyczną funkcją naprawy piasku i automatyczną funkcją kompensacji, aby zapewnić stabilność i precyzję podawania i miętania.
Szczególność:

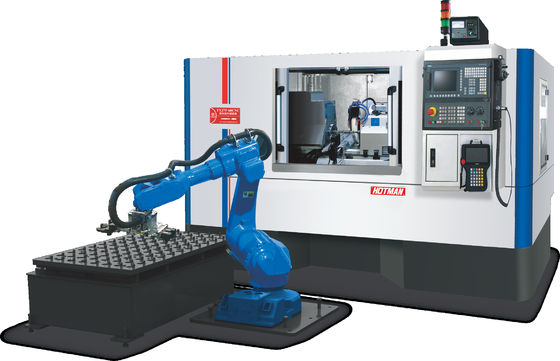

FX27P-60CNC wysokiej precyzji bezpośrednio do cylindrycznej szlifownicy (pełna pokrywa, automatyczne ładowanie i rozładunek pojedynczą maszyną manipulacyjną)
1Średnica obrotu łóżka: Φ270 mm, odległość między dwoma górnymi środkami: 600 mm.
2Prędkość koła szlifującego: 1650 obr./min., rozmiar koła szlifującego (średnica × szerokość × otwór): Φ405×32×Φ127mm
3Konfigurowanie aktywnego urządzenia pomiarowego w celu uzyskania pełnej kontroli zamkniętej pętli przetwarzania szlifowania.
