Szczegóły Produktu:
Zapłata:
|
| Pojemność zbiornika płynu chłodzącego: | 100L | Średnica ściernicy: | 200-400mm |
|---|---|---|---|
| Moc silnika ściernicy: | 7,5 kW | Prędkość ściernicy: | 1400r/min |
| Waga brutto: | 3500 kg | Maksymalna wysokość szlifowania: | 500 mm |
| Maksymalny ciężar ładunku: | 500 KG | Waga netto: | 3000 kg |
| Wymiar ogólny: | 2180 x 1850 x 2400 mm | Nazwa produktu: | Szlifierka pionowa |
| Rozmiar tabeli: | 400x1000 mm | Prędkość stołu: | 0-3m/min |
| Kąt obrotu stołu: | -5°~+20° | Moc silnika wrzeciona przedmiotu obrabianego: | 2,2 kW |
| Prędkość wrzeciona przedmiotu obrabianego: | 50-400 obr./min | ||
| Podkreślić: | 7.5KW CNC Vertical Grinder,CNC Vertical Grinder Antydusza,Przemysłowe urządzenia do szlifowania CNC |
||

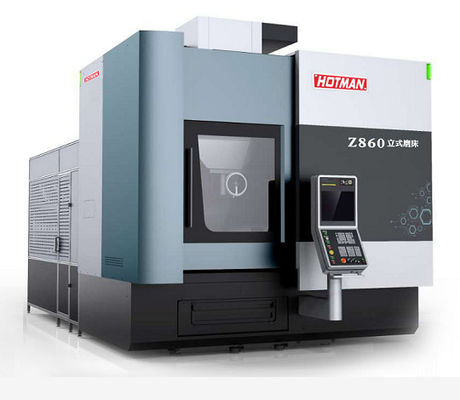

Maszyna do szlifowania pionowego Z860 Gwarancja jakości:
1Po ostatecznej akceptacji maszyny okres gwarancji jakości wynosi 12 miesięcy dla całej maszyny,a okres gwarancji zakupionych części maszyny podlega okresowi gwarancji producenta zakupionych części, który nie może być krótszy niż 12 miesięcy.
2Po otrzymaniu wymogów usługowych Strony A Strona B wysyła swoich pracowników do obiektu klienta w ciągu 24 godzin w celu ustalenia przyczyny,i w ciągu 48 godzin dowiedzieć się o przyczynie i wdrożyć środki przeciwne.
3. Strona B zapewnia bezpłatną obsługę techniczną i utrzymanie w przypadku wszystkich usterek (z wyjątkiem czynników ludzkich i nieodpowiedzialności) w okresie gwarancji.Strona B natychmiast wymienia odpowiednie części.
Opis maszyny:

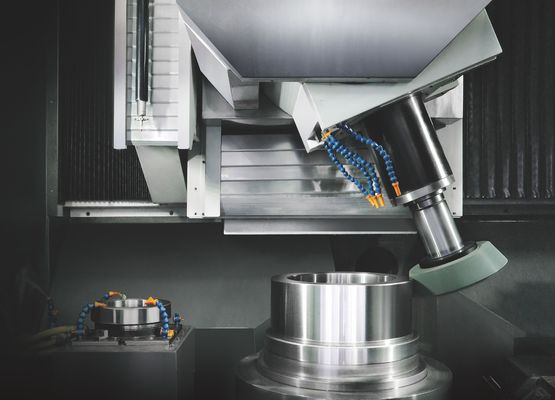

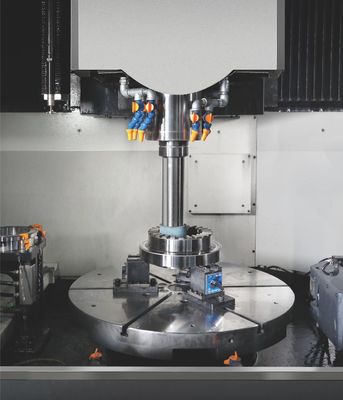

Maszyna to konstrukcja portowa, składająca się z podwójnych kolumn, bel i łóżka tworzących zamkniętą sztywną strukturę ramy.i pionowa głowica szlifująca jest odpowiednio zainstalowana na poprzecznej płytce odporności.
Trimmer z diamentowymi rolkami jest zainstalowany na jednym końcu stołu i służy do przycinania odpowiednio powierzchni bocznej i dolnej.
Narzędzie maszynowe jest sterowane przez niemiecki system Siemens lub japoński system FANUC, który automatycznie steruje pionowym i poprzecznym zasięgiem głowicy szlifowej, napędem hydraulicznym stołu roboczego,i ręcznego elektrycznego koła ręcznego.
System filtracji chłodzącej: podczas szlifowania i owijania szlifowania element jest chłodzony, a szlifowanie myte.Filtr papierowy i naturalne osadnictwo trzy filtracja.
Przepływ płynu chłodzącego wynosi 600 l.
Zapewnione automatycznym ilościowym scentralizowanym systemem smarowania, smaruje się szybę przewodnią i śrubę każdego wału zasilającego w trybie automatycznego smarowania.
narzędzie maszynowe jest całkowicie zamknięte (obszar roboczy i tylna połowa narzędzia maszynowego są całkowicie zamknięte, pozycja pracy przedniej części i pozycja załadunku),który jest łatwy do czyszczenia i utrzymania.
Parametry maszyny:
| Nie | Wprowadzenie | Parametry | Oznakowane |
| Dokładność obróbki | |||
| 1 | Okrągłość | 00,0015 mm | |
| 2 | Koncentryczność | 00,0025 mm | |
| 3 | Nierówność powierzchni | 0.2um | |
| Pojemność przetwórcza | |||
| 1 | | 860 mm | |
| 2 | | 50-500 mm | |
| 3 | | 600 mm | |
| 4 | | 800 kg | |
| Węgiel koła szlifowego | |||
| 1 | prędkość koła szlifującego | 2000-8000 obr./min. | |
| 2 | średnica koła szlifującego | 40-305 mm | |
| 3 | Otwór w spindle | HSK-A100 | |
| Stół roboczy | |||
| 1 | średnica stołu roboczego | 800 mm | |
| 2 | prędkość stołu roboczego | 5-200 obr./min | |
| Trasa | |||
| 1 | Oś X | 300+1400 mm | |
| 2 | Oś Z | 600 mm | |
| 3 | Szybka prędkość | 24 m/min | |
| 4 | Rozstrzygnięcie | 00,0001 mm | |
| 5 | Oś B (sortowanie) | 22.5 | |
| ATC | |||
| 1 | | 6 | |
| 2 | Maksymalna średnica koła szlifowego | 305 mm | |
| 3 | Maksymalna długość koła szlifowego | 350 mm | |
| 七 | prześcieradło | ||
| 1 | Pióro diamentowe | 3 sztuky | |
| 2 | Koło diamentowe | 2800 obr./min. | |
| 3 | Średnica diamentu | 120 mm | |
Konfiguracja maszyny:
| Pozycja | Co? | Jednostka | |
| 1 | Maszyna hosta | 1 | Pieczęć |
| 2 | Koło szlifowe CNC | 1 | Zestaw |
| 3 | O masie przekraczającej 10 kg | 1 | Zestaw |
| 4 | Pionowa siatka paszowa (rozstrzygnięcie 0,0001) | 1 | Zestaw |
| 5 | Powierzchniowa siatka paszowa (rozstrzygnięcie 0,0001) | 1 | Zestaw |
| 6 | | 1 | Zestaw |
| 7 | System chłodzenia | 1 | Zestaw |
| 8 | System automatycznego centralnego smarowania | 1 | Zestaw |
| 9 | Wypakowanie i malowanie narzędzi maszynowych | 1 | Zestaw |
| 10 | Biblioteka szlifierów ATC | 1 | Zestaw |
