Szczegóły Produktu:
Zapłata:
|
| Średnica ściernicy: | 400 mm | Marka silnika ściernicy: | Siemensa |
|---|---|---|---|
| Metoda chłodzenia silnika ściernicy: | chłodzenie powietrzem | Prąd silnika ściernicy: | 13A |
| Częstotliwość silnika ściernicy: | 50 Hz | Stopień izolacji silnika ściernicy: | F |
| Model silnika ściernicy: | 1LE1001-1CB23-4AB4 | Moc silnika ściernicy: | 7,5 kW |
| Poziom ochrony silnika ściernicy: | IP54 | Kierunek obrotów silnika ściernicy: | CW/CCW |
| Prędkość silnika ściernicy: | 1420 obr./min | Napięcie silnika ściernicy: | 380v |
| Prędkość ściernicy: | 1400 obr./min | Szerokość ściernicy: | 50 mm |
| Rodzaj: | Szlifierka wałka rozrządu | ||
| Podkreślić: | IP54 CNC Cam Grinder,1420 obrotów na minutę CNC Cam Grinder,Maszyna do szlifowania rury o stabilnej kształcie |
||

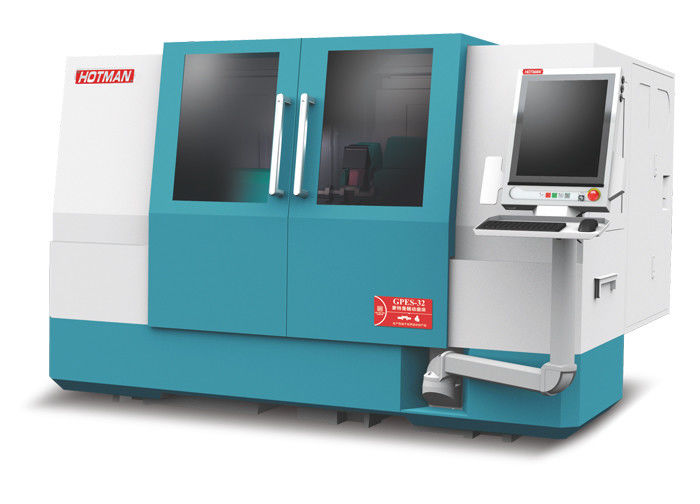

Maszyna do szlifowania cylindrycznego wału odlewniczego-GP32

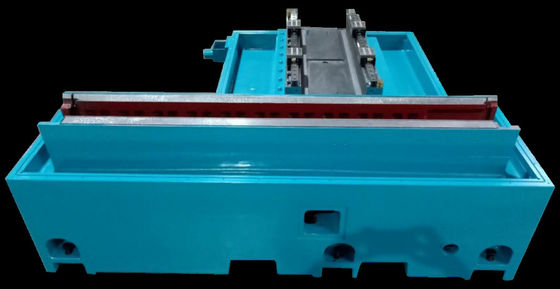

1/Ultra sztywna konstrukcja łóżka.
2Wbudowana krągła siatka Renishaw z ultra wysoką precyzją i sztywną głowicą obrabiarkę z napędem bezpośrednim.
3Szwajcarski projekt dynamicznego i statycznego szlifu wysokiej precyzji.
4. X-osiowy przewodnik liniowy z samokrążącą strukturą rolkową o dużej nośności.
5. Japonia C2 precyzyjny stolik napędowy.
6Głowa szlifu (osio X) wykorzystuje unikalny cylindryczny silnik liniowy Anka.
7Heidenhain 50 nm siatki skali sprzężenia.
8. stała/rotacyjna dwufunkcyjna ramka głowicy precyzyjnego obrabiarkę, wyposażona w funkcję flotacji powietrza.
9Wysokiej sztywności tylne siedzenie pływającego powietrza.
10. Elastyczna konfiguracja opcji
Opis urządzenia:
1. Karoseria i komponenty są odlewane przez Milhanna wysokiej klasy żeliwa FC30, który jest sztucznie znormalizowane obróbki cieplnej, a następnie poddawane leczeniu przez naturalne starzenie.MITSUI SEIKI, TOSHIBA, ELB i innych światowej klasy sprzętu po zacisnięciu obróbki.
2Ścieżki kierownicze maszyny i precyzyjne śruby kulkowe są stale smarowane przez automatyczny system smarowania, aby zapewnić dłuższą żywotność i dokładność.System chłodzenia jest oddzielony od ciała w celu wyeliminowania wibracji i korzystnego rozpraszania ciepła.
3Wyposażony w automatyczny system szlifowania Siemens 828D CNC, a także w drugorzędny rozwój, dialog człowieka z maszyną, z wieloma opcjonalnymi urządzeniami do wyboru,włącznie z wewnętrznym urządzeniem do szlifowania otworów, automatyczne urządzenie do pomiaru końca, automatyczne urządzenie do pomiaru średnicy zewnętrznej itp.
4System podawania do szlifowania składa się z V i płaskiej ścieżki ręcznie wykonanej precyzyjnej łopatki, z automatycznym systemem smarowania i precyzyjnym wiertłem do szlifowania na poziomie C3,który może osiągnąć płynny ruch, doskonała dokładność powtórnego pozycjonowania i długa żywotność torów.
5. Standardowa konfiguracja węgla szlifowania to tylna czwórka i tylne dwie konstrukcje łożyska.o pojemności nieprzekraczającej 10 W, wysoka sztywność dynamiczna, dobra odporność na drgania, wysoka wydajność szlifowania i dobra jakość powierzchni szlifowania.do 3500 obrotów na minutę i 60 m/s.
6Siedzenie tylne jest zaprojektowane tak, aby było zarówno sztywne, jak i wytrzymałe.Siłę podciągania cylindra przesuwnego można łatwo zmienić za pomocą przycisków regulacyjnych z tyłuSpecjalne akcesoria siedzisko ogonowe pod ciśnieniem oleju z pedałem ułatwiającym rozładunek części roboczych.
7.System sterowania numerycznego Siemens jako standardowa konfiguracja, po wtórnym rozwoju, cały chiński interfejs operacyjny, łatwy w obsłudze.system CNC i układ napędowy mają lepszą kompatybilność, jednocześnie z automatyczną funkcją naprawy piasku i automatycznej funkcji kompensacyjnej, aby zapewnić stabilność i precyzję podawania i szlifowania.
Szczegółowe specyfikacje techniczne i funkcje konstrukcyjne maszyn:
| projekt | parametry |
| Zakres pracy | |
| Wysokość środka | 210 mm |
| Maksymalna średnica obrotu | Φ400 mm |
| Maksymalna średnica szlifowania | Φ400 mm |
| Długość szlifowania między dwoma szczytami | 600 mm |
| Obrót stołu (typ 600) | +6°/-9° |
| Maksymalne łożysko między dwoma górami | 60 kg |
| Podkład do szlifierki | |
| Zakres zakrętu kąta (ręcznie) | ± 15° |
| Rodzaj węzła koła szlifującego |
Główny wałek dynamicznego i statycznego szlifu (standard z chłodzeniem olejem) |
| Zakres prędkości obrotowych wrotnika koła szlifowego | 1650/1850/2100 obr./min. |
|
Standardowy rozmiar koła szlifującego (φ×W×B) |
Φ450×20-50×127mm |
|
Specjalne rozmiary szlifierki (φ×W×B) |
Φ510×15-50×203mm |
|
Moc silnika szpilki koła szlifowego |
30,75 kW/5,5 kW |
|
Maksymalna prędkość liniowa koła szlifowego |
45 m/s |
|
Tryb chłodzenia węzła szlifowania |
Chłodzenie olejem |
| Ramy głowicy napędu bezpośredniego obróbki | |
|
Zmiany w zakresie prędkości |
0-600 obr./min |
| Węgiel węgielów | MT-4 |
| Model obudowy adaptera narzędziowego | MT-4 |
|
Zakres kąta obrotu ramy głowy obróbki |
+15°/-15° |
|
Maksymalne obciążenie uchwytu (z narzędziami) |
150Nm |
|
Siła silnika synchronicznego z magnesem stałym (S1-100%/KW) |
3 kW |
|
ciągły znamionowy moment obrotowy (S1-100%/A) |
470,8Nm |
| Marka kodera | Renishaw |
| Tryb chłodzenia węzłem | chłodzenie wodne |
|
Dokładność pozycjonowania ramy głowy |
±2sekunda łukowa |
| Wynik otworu w końcu wału | ≤ 0.001 |
| Wyciąg końcowy szpilki | ≤ 0.002 |
| Sztywność osiowa (N/um) | ≥ 500 |
| Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń do przechowywania danych | ≥ 400 |
| Tryb ruchu ramy głowy | Standardy ręcznego pływania powietrza |
| Siedzenie tylne | |
| Średnica rękawów | Φ50 mm |
| Uderzenie rękawów | 40 mm |
| Węgiel Morse | MT-4 |
| Tryb ruchu ogona | Standardy ręcznego pływania powietrza |
| Wprowadzenie podnośnika koła - oś X (silnik liniowy) | |
| Maksymalny bieg osi X | 300 mm |
| Maksymalna siła napędowa silnika liniowego osi X | 1660-3060N |
| Akceleracja silnika liniowa osi X | ≤ 0,2 G |
| Maksymalna prędkość podawania na osi X | 15 m/min |
|
Minimalny zasilacz HPG (elektroniczne koło ręczne) |
00,0001 mm |
| Minimalna programowalna podaż | 00,0001 mm |
|
Minimalna rozdzielczość linijki Heideham |
00,0001 mm |
| Dokładność pozycjonowania zasilacza osi X | ≤ 0,0016 mm |
|
Dokładność wielokrotnego pozycjonowania zasilacza osi X |
≤ 0,0014 mm |
| projekt | parametry |
|
Oś Z stołu do podawania (serwomotory) |
|
| Uderzenie w osi Z (typ 600) | 750 mm |
| Moc serwomotora osi Z | 2.2KW |
| Maksymalna prędkość zasilająca osi Z | 8m/min |
|
Minimalny przyrost elektronicznego koła ręcznego HPG |
00,0001 mm |
| Minimalna programowalna podaż | 00,0001 mm |
|
Minimalna rozdzielczość linijki Heideham (nieobowiązkowa) |
00,0005 mm |
| System sterowania | |
| System sterowania numerycznego | Renium sodowe |
| oprogramowanie | Interaktywny interfejs graficzny |
| Wyświetlacz | 10Wyświetlacz kolorowy TFT o pojemności 0,4 cala |
| klawiatura | Pełna klawiatura |
| pamięć | 3Gb |
| Liczba osi sterujących |
Można kontrolować do 7 osi |
| interfejs | USB/RS232 |
| Elektryczne maszyny narzędziowe | |
| Standardowe 3-fazowe zasilanie | 380V 3ph 20Hz |
| Napięcie pętli sterującej | 110vAC/24vDC. |
| Zakres odchylenia napięcia wejściowego | +/-10% |
|
zużycie mocy przy pełnym obciążeniu (silnik główny) |
36 KVA |
| Zapewnienie pneumatyczne | |
| Ciśnienie wejściowe | 50,5 bar |
| Wymagany przepływ | 40-50 l/min |
| Standardy źródła powietrza | BS ISO 8573-1:2001 |
| Parametry środowiskowe | |
| Standardowy hałas maszyny | < 75 dB (A) |
| Temperatura otoczenia | 0-40°C |
| wilgotność otoczenia | ≤ 75% |
| Pozostałe | |
| Wielkość śladu | 3800×3200mm×2195 |
| Wysokość | 2170 mm |
| Waga netto | 5440 kg |
